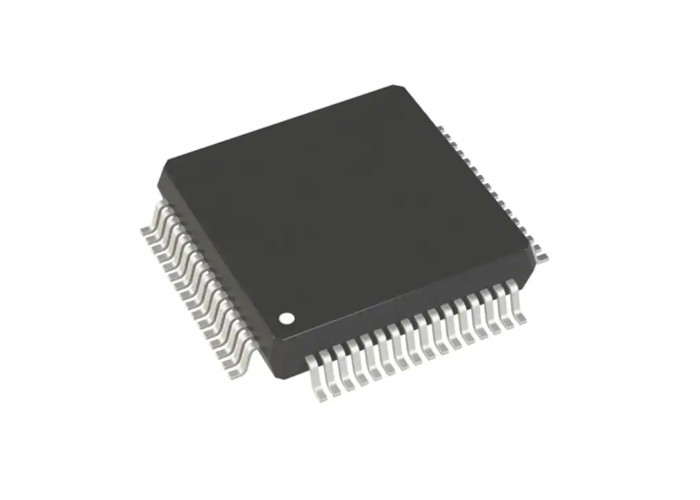

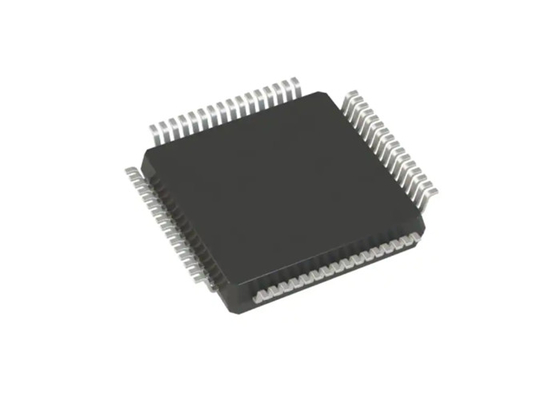

8 δεκαεξάμπιτο σύγχρονο σύστημα LQFP64 αποκτήσεων στοιχείων καναλιών AD7606BSTZ

8 δεκαεξάμπιτο σύγχρονο σύστημα LQFP64 αποκτήσεων στοιχείων καναλιών AD7606BSTZ

Περιγραφή προϊόντων AD7606BSTZ

AD7606BSTZ είναι δεκαεξάμπιτη, ταυτόχρονη δειγματοληψία, αναλογικά σε ψηφιακό συστήματα αποκτήσεων στοιχείων (DAS) με οκτώ, έξι, και τέσσερα κανάλια, αντίστοιχα. Κάθε μέρος περιέχει την αναλογική προστασία σφιγκτηρών εισαγωγής, ένα second-order antialiasing φίλτρο, έναν ενισχυτή διαδρομή-και-λαβής, έναν δεκαεξάμπιτο μετατροπέα προσέγγισης ανακατανομής δαπανών διαδοχικό αναλογικό σε ψηφιακό (ΠΑΧ), ένα εύκαμπτο ψηφιακό φίλτρο, μια αναφορά 2,5 Β και έναν απομονωτή αναφοράς, και τις τμηματικές και παράλληλες διεπαφές υψηλής ταχύτητας.

AD7606BSTZ ενεργοποιεί από έναν ενιαίο ανεφοδιασμό 5 Β και μπορεί να προσαρμόσει ±10 Β και ±5 Β τα αληθινά διπολικά σήματα εισαγωγής ενώ δειγματοληψία στα ποσοστά ρυθμοαπόδοσης μέχρι το kSPS 200 για όλα τα κανάλια. Τα στοιχεία κυκλώματος προστασίας σφιγκτηρών εισαγωγής μπορούν να ανεχτούν τις τάσεις μέχρι ±16.5 V. Το AD7606 έχει 1 αναλογική σύνθετη αντίσταση εισαγωγής MΩ ανεξάρτητα από τη συχνότητα δειγματοληψίας. Η ενιαία λειτουργία ανεφοδιασμού, το φιλτράρισμα -τσιπ, και η υψηλή σύνθετη αντίσταση εισαγωγής εξαλείφουν την ανάγκη για τον οδηγό op amps και τις εξωτερικές διπολικές προμήθειες.
AD7606BSTZ antialiasing το φίλτρο έχει μια συχνότητα διακοπών 3 DB του kHz 22 και παρέχει την απόρριψη 40 antialias DB όταν δειγματοληψία στο kSPS 200. Το εύκαμπτο ψηφιακό φίλτρο είναι καρφίτσα που οδηγείται, παράγει τις βελτιώσεις σε SNR, και μειώνει το εύρος ζώνης 3 DB.

Προδιαγραφή AD7606BSTZ

Χαρακτηριστικά γνωρίσματα AD7606BSTZ

• 8/6/4 ταυτόχρονα επιλεγείσες εισαγωγές
• Η αληθινή διπολική αναλογική εισαγωγή κυμαίνεται: ±10 Β, ±5 Β
• Καρφίτσα στην καρφίτσα συμβατή με την κατάσταση προόδου AD7606B
• Ενιαίος αναλογικός ανεφοδιασμός 5 Β και 2,3 Β σε 5 Β VDRIVE
• Λύση αποκτήσεων πλήρως ολοκληρωμένων δεδομένων
• Αναλογική προστασία σφιγκτηρών εισαγωγής
• Απομονωτής εισαγωγής με 1 αναλογική σύνθετη αντίσταση εισαγωγής MΩ
• Second-order antialiasing αναλογικό φίλτρο
• Ακριβείς αναφορά -τσιπ και απομονωτής αναφοράς
• δεκαεξάμπιτη ΠΑΧ με το kSPS 200 σε όλα τα κανάλια
• Ικανότητα Oversampling με το ψηφιακό φίλτρο
• Εύκαμπτη παράλληλη/τμηματική διεπαφή
• SPI/QSPI™/MICROWIRE™/DSP συμβατό σύστημα
• Απόδοση
• 7 kV ESD εκτίμηση στα αναλογικά κανάλια εισαγωγής
• 95,5 DB SNR, −107 DB THD
• ±0.5 LSB INL, ±0.5 LSB DNL
• Μικρή δύναμη: 100 MW
• Εφεδρικός τρόπος: 25 MW
• Σειρά θερμοκρασίας: −40°C σε +85°C
• συσκευασία 64-μολύβδου LQFP

Εφαρμογές AD7606BSTZ

• Συστήματα ελέγχου και προστασίας ρευματοδοτών
• Πολυφασικός έλεγχος μηχανών
• Ενοργάνωση και συστήματα ελέγχου
• Multiaxis τοποθετώντας συστήματα
• Συστήματα αποκτήσεων στοιχείων (DAS)

Λειτουργικό διάγραμμα φραγμών AD7606BSTZ

Διαμόρφωση καρφιτσών AD7606BSTZ
