Το εταιρικό blog για Τα ολοκληρωμένα κυκλώματα ανεφοδιασμού πελεκούν το εξαιρετικά-μικρό ενσωματωμένο αναλογικό μπροστινό μέρος 4 καναλιών AFE49I30YZR - AFE 24 μπιτ 30-DSBGA

Τα ολοκληρωμένα κυκλώματα ανεφοδιασμού πελεκούν το εξαιρετικά-μικρό ενσωματωμένο αναλογικό μπροστινό μέρος 4 καναλιών AFE49I30YZR - AFE 24 μπιτ 30-DSBGA

Περιγραφή προϊόντων AFE49I30YZR

Το AFE49I30YZR είναι αναλογικό front-end για την οπτική βιο-αντίληψη PPG και τις εφαρμογές μέτρησης ECG. Η συσκευή υποστηρίζει μέχρι έξι μεταστρέφοντας εκπέμπουσες φως διόδους (LEDs) και μέχρι τέσσερις φωτοδιόδους. Μέχρι 24 φάσεις σημάτων μπορούν να καθοριστούν και τα σήματα PPG ή ECG μπορούν να αποκτηθούν από κάθε φάση με έναν συγχρονισμένο τρόπο.

Προδιαγραφή AFE49I30YZR

Χαρακτηριστικά γνωρίσματα AFE49I30YZR

• Απόκτηση σημάτων υποστηρίξεων μέχρι 24 φάσεων
• Εύκαμπτη κατανομή 6 οδηγήσεων, 4 PD σε κάθε φάση PPG
• Συγχρονισμένη απόκτηση σημάτων PPG/ECG με κάθε φάση διαμορφώσιμη ως PPG ή ECG, και στα διαφορετικά ποσοστά στοιχείων
• Συγχρονισμένο PPG/ECG υποστηρίζει μέχρι 1 ποσοστό στοιχείων kHz
• ECG-μόνο ο τρόπος υποστηρίζει μέχρι το ποσοστό 4 στοιχείων kHz
• Αλυσίδα σημάτων PPG:
• Σύστημα SNR μέχρι το 108-DB στο ρεύμα 16 µA PD
• Χαμηλό ρεύμα για τη συνεχή λειτουργία σε μια φορετή συσκευή με μια χαρακτηριστική αξία: 15 µA για οδηγήσεων, 20 µA για το δέκτη
• Συσκευή αποστολής σημάτων PPG:
• Διαμόρφωση των κοινών οδηγήσεων ανόδων υποστηρίξεων
• ρεύμα των οκτάμπιτων προγραμματίσημων οδηγήσεων με τη σειρά διευθετήσιμη από 25 μΑ σε 250 μΑ
• Τρόπος στην πυρκαγιά δύο LEDs παράλληλα με τον ανεξάρτητο τρέχοντα έλεγχο ανά-φάσης
• Έγκαιρη ανά-φάση των προγραμματίσημων οδηγήσεων
• Ταυτόχρονη υποστήριξη 6 LEDs για SpO2, HRM, ή το πολυ-μήκος κύματος HRM
• Δέκτης PPG:
• Υποστηρίξεις 4 χρόνος-πολλαπλασιασμένες εισαγωγές φωτοδιόδων
• 2 παράλληλοι δέκτες στο δείγμα δύο PD κανάλια ταυτόχρονα
• Μεμονωμένη περιβαλλοντική αφαίρεση DAC όφσετ σε κάθε εισαγωγή της TIA με τον οκτάμπιτο έλεγχο ανά-φάσης και σειρά διευθετήσιμη μέχρι 255-µA
• Αφαίρεση DAC όφσετ των μεμονωμένων οδηγήσεων σε κάθε εισαγωγή της TIA με τον έλεγχο ανά-φάσης 5 μπιτ και
• 15.5-µA σειρά
• Κοντά στην περιβαλλοντική απόρριψη 100 DB μέχρι 10 Hz
• Φιλτράρισμα θορύβου με το προγραμματίσημο εύρος ζώνης
• Κέρδος Transimpedance: 3.7 kΩ σε 1 MΩ
• Αλυσίδα σημάτων ECG
• 1-μόλυβδος ECG με την παραγωγή RLD για την προκατάληψη
• Κέρδος της INA προγραμματίσημο από 1,6 – 13
• <1>
• Ενσωματωμένο χαμηλής διέλευσης φίλτρο 450 Hz
• Το εναλλασσόμενο ρεύμα, συνεχές ρεύμα ανιχνεύει μόλυβδος-μακριά με το NA 3.125-100 τρέχον και προγραμματίσημος διακόψτε
• Εξωτερικό ρολόι υποστηρίξεων και εσωτερικοί τρόποι ταλαντωτών
• Επιλογή να αποκτηθούν τα στοιχεία που συγχρονίζονται με ένα κύριο ρολόι συστημάτων
• Αυτόματη ακύρωση του συνεχούς ρεύματος από περιβαλλοντικό, οδηγήσεις
• FIFO με το βάθος 128 δειγμάτων
• I2C διεπαφή
• 2.6mm × 2,1 χιλ. DSBGA, πίσσα 0,4 χιλ.
• Προμήθειες: Rx: 1.7 Β-1,9 Β (ΠΑΡΆΚΑΜΨΗ LDO) 1.9 β-3,6 Β (LDO που επιτρέπεται), Tx: 3 Β-5,5 Β, IO: 1.7-3.6 Β
• Λειτουργία υποστηρίξεων με 2 προμήθειες - 1,8 Β, 5 Β

Εφαρμογές AFE49I30YZR

• ECG σε μια φορετή συσκευή
• Συγχρονισμένο PPG, ECG για την PTT-βασισμένη στον πίεση του αίματος
• Οπτικός έλεγχος καρδιά-ποσοστού (HRM) και μεταβλητότητα Heartrate (HRV) για τα wearables, hearables
• Oximetry (SpO2) μετρήσεις σφυγμού
• Μέγιστη κατανάλωση οξυγόνου (VO2 Max)

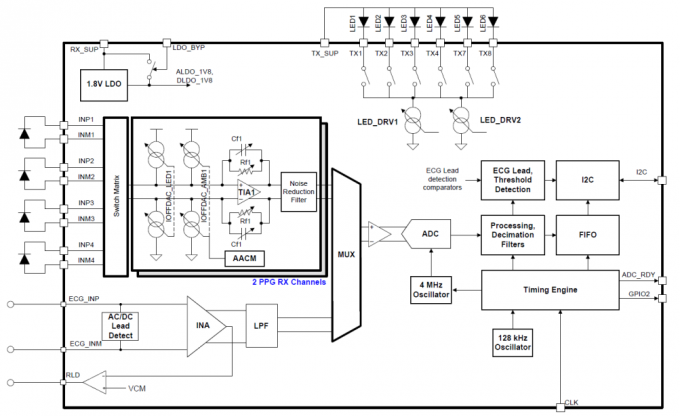

Απλουστευμένη σχηματική αναπαράσταση AFE49I30YZR
