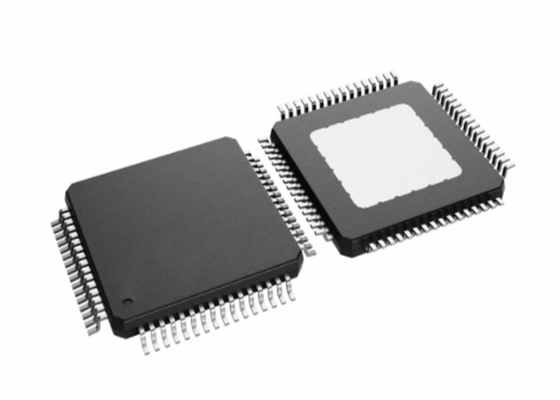

Λίθιου ιονικό BQ79616PAPRQ1 BQ79616 ολοκληρωμένο κύκλωμα 64-HTQFP ελεγκτών λειτουργίας μπαταριών πολυ

Πολλών χρήσεων λίθιο ιονικό 64-HTQFP ολοκληρωμένου κυκλώματος ελεγκτών μπαταριών BQ79616PAPRQ1 BQ79616

Περιγραφή προϊόντων

BQ79616-Q1 παρέχει τις μετρήσεις τάσης κυττάρων υψηλός-ακρίβειας σε λιγότερο από 200 µs για τις ενότητες μπαταριών 12S, 14S και 16S στα υψηλής τάσεως συστήματα διαχείρισης μπαταριών σε HEV/EV. Η οικογένεια των οργάνων ελέγχου προσφέρει τις διαφορετικές επιλογές καναλιών στον ίδιο τύπο πακέτων, που παρέχει τη συμβατότητα καρφίτσα--καρφιτσών και που υποστηρίζει υψηλή την επαναχρησιμοποίηση του καθιερωμένων λογισμικού και του υλικού πέρα από οποιαδήποτε πλατφόρμα. Τα ενσωματωμένα προηγούμενα φίλτρα επιτρέπουν στο σύστημα για να εφαρμόσουν με την εκτίμηση απλής, χαμηλής τάσης, διαφορικά φίλτρα RC στα κανάλια εισαγωγής κυττάρων. Ενσωματωμένη, μετα-ΠΑΧ, χαμηλής διέλευσης φίλτρα επιτρέπει φιλτραρισμένος, ρεύμα-όπως, μετρήσεις τάσης για την καλύτερη κατάσταση του υπολογισμού δαπανών (SOC). Αυτή η συσκευή υποστηρίζει την αυτόνομη εσωτερική εξισορρόπηση κυττάρων με την αυτόματος-μικρή διακοπή ελέγχου θερμοκρασίας και επαναλαμβάνει την εξισορρόπηση για να αποφύγει έναν όρο overtemperature.

Ο συνυπολογισμός των απομονωμένων, αμφίδρομων, λιμένων αλυσίδων μαργαριτών υποστηρίζει και την μετασχηματιστής-βασισμένης στην απομόνωση πυκνωτών και, που επιτρέπει τη χρήση των αποτελεσματικότερων συστατικών για τις συγκεντρωμένες ή αρχιτεκτονικές διανομής που βρίσκονται συνήθως στο σύστημα xEV powertrain. Αυτή η συσκευή περιλαμβάνει επίσης οκτώ GPIOs ή τις βοηθητικές εισαγωγές που μπορούν να χρησιμοποιηθούν για τις εξωτερικές μετρήσεις θερμικών αντιστάσεων.

Η επικοινωνία οικοδεσποτών στην οικογένεια BQ7961x-Q1 των συσκευών μπορεί να συνδεθεί μέσω της εξειδικευμένης διεπαφής UART της συσκευής ή μέσω μιας συσκευής γεφυρών επικοινωνίας, BQ79600. Επιπλέον, μια απομονωμένη, διαφορική διεπαφή επικοινωνίας Daisy-αλυσίδων επιτρέπει στον οικοδεσπότη για να επικοινωνήσει με τον ολόκληρο σωρό μπαταριών πέρα από μια ενιαία διεπαφή. σε περίπτωση σπασίματος γραμμών επικοινωνίας, η διεπαφή επικοινωνίας Daisy-αλυσίδων είναι διαμορφώσιμη σε μια αρχιτεκτονική δαχτυλιδιών που επιτρέπει στον οικοδεσπότη για να μιλήσει στις συσκευές σε καθένα τέλος του σωρού.

Χαρακτηριστικά γνωρίσματα για το BQ79616-Q1

• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• AEC-Q100 ήταν κατάλληλος με τα ακόλουθα αποτελέσματα:
• Βαθμός 1 θερμοκρασίας συσκευών: – 40°C στην περιβαλλοντική λειτουργούσα σειρά θερμοκρασίας +125°C
• Επίπεδο 2 ταξινόμησης συσκευών HBM ESD
• Επίπεδο C4B ταξινόμησης συσκευών CDM ESD
• Λειτουργικός ασφάλεια-υποχωρητικός
• Αναπτυγμένος για τις λειτουργικές εφαρμογές ασφάλειας
• Τεκμηρίωση στο σχέδιο συστημάτων ενίσχυσης ISO 26262
• Συστηματική ικανότητα μέχρι ASIL Δ
• Ικανότητα υλικού μέχρι ASIL Δ
• +/- ακρίβεια 1.5mV ΠΑΧ
• Συμβατή οικογένεια συσκευών καρφίτσα-συσκευασίας και λογισμικού:
• Stackable όργανο ελέγχου 16S (BQ79616-Q1)
• Ενσωματωμένη πορεία πλεονασμού για τα διαγνωστικά τάσης και θερμοκρασίας
• Υπερβολικά ακριβείς μετρήσεις τάσης κυττάρων μέσα σε 128 µs για όλα τα κανάλια κυττάρων
• Ενσωματωμένα διαμορφώσιμα ψηφιακά χαμηλής διέλευσης φίλτρα μετα-ΠΑΧ
• Σύνδεση και μέτρηση μπαρών τροφοδότησης υποστηρίξεων
• Ενσωματωμένη οικοδεσπότης-ελεγχόμενη αναστοιχειοθέτηση υλικού για να μιμηθεί POR-όπως την αναστοιχειοθέτηση συσκευών
• Εσωτερική εξισορρόπηση κυττάρων υποστηρίξεων
• Ισορροπώντας ρεύμα σε 240 μΑ
• Η ενσωματωμένη ισορροπώντας θερμική διαχείριση με την αυτόματη μικρή διακοπή και επαναλαμβάνει τον έλεγχο
• Απομονωμένη διαφορική επικοινωνία αλυσίδων μαργαριτών με την προαιρετική αρχιτεκτονική δαχτυλιδιών
• Ενσωματωμένοι σήμα και κτύπος της καρδιάς ελαττωμάτων μέσω της γραμμής επικοινωνίας
• UART/SPI διεπαφή οικοδεσποτών/συσκευή BQ79600-Q1 γεφυρών επικοινωνίας
• Ενσωματωμένος κύριος SPI

Εφαρμογές

• Σύστημα διαχείρισης μπαταριών (BMS) στα υβριδικά και ηλεκτρικά συστήματα powertrain
• Πακέτα μπαταριών ενεργειακής αποθήκευσης με τα συστήματα διαχείρισης μπαταριών

Απλουστευμένο διάγραμμα συστημάτων
