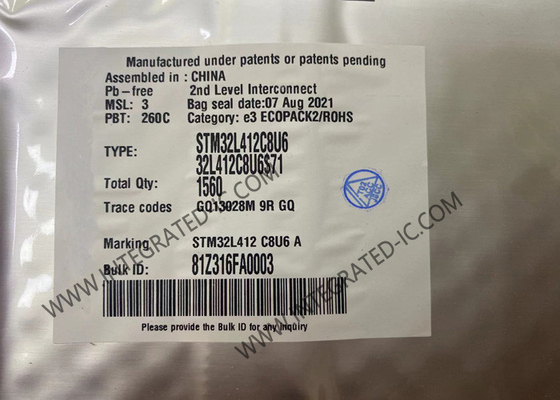

Λάμψη 48-UFQFPN φλοιών M4 RISC 64KB ΒΡΑΧΙΌΝΩΝ μικροελεγκτών MCU STM32L412C8U6 ΒΡΑΧΙΟΝΩΝ

ARM μικροελεγκτές MCU STM32L412C8U6 ARM Cortex M4 RISC 64KB Flash 48-UFQFPN

Περιγραφή

Οι συσκευές STM32L412 είναι μικροελεγκτές εξαιρετικά χαμηλής ισχύος που βασίζονται στον πυρήνα RISC Arm® Cortex®-M4 32-bit υψηλών επιδόσεων που λειτουργεί σε συχνότητα έως 80 MHz.Ο πυρήνας Cortex-M4 διαθέτει μονάδα κυμαινόμενης μονάδας (FPU) με μοναδική ακρίβεια που υποστηρίζει όλες τις οδηγίες επεξεργασίας δεδομένων Arm® με μοναδική ακρίβεια και τύπους δεδομένωνΕφαρμόζει επίσης ένα πλήρες σύνολο οδηγιών DSP και μια μονάδα προστασίας μνήμης (MPU) που ενισχύει την ασφάλεια των εφαρμογών.Οι συσκευές STM32L412xx ενσωματώνουν μνήμες υψηλής ταχύτητας (μνήμη Flash έως 128 Kbyte,40 Kbyte SRAM), μια διεπαφή Quad SPI Flash μνήμης (διαθέσιμη σε όλα τα πακέτα) και ένα ευρύ φάσμα βελτιωμένων I/O και περιφερειακών συσκευών που συνδέονται με δύο λεωφορεία APB,Δύο λεωφορεία AHB και μια μήτρα πολυ-λειτουργίας λεωφορείου AHB 32 bit.

Οι συσκευές STM32L412 ενσωματώνουν διάφορους μηχανισμούς προστασίας για ενσωματωμένη μνήμη Flash και SRAM: προστασία από ανάγνωση, προστασία από εγγραφή, προστασία από ανάγνωση ιδιόκτητου κώδικα και firewall.

Οι συσκευές προσφέρουν δύο γρήγορες 12bit ADC (5 Msps), δύο συγκριτές, έναν λειτουργικό ενισχυτή, ένα RTC χαμηλής ισχύος, έναν γενικό χρονοδιακόπτη 32bit, έναν χρονοδιακόπτη PWM 16bit αφιερωμένο στο έλεγχο του κινητήρα,τέσσερις γενικής χρήσης χρονοδιακόπτες 16 bit, και δύο 16-bit χαμηλής κατανάλωσης χρονοδιακόπτες.
Επιπλέον, είναι διαθέσιμα έως και 12 χωρητικά κανάλια αισθητήρα.

Διαθέτουν επίσης τυποποιημένες και προηγμένες διεπαφές επικοινωνίας, δηλαδή τρεις I2C, δύο SPI, τρεις USART και μία UART χαμηλής ισχύος, μία μονάδα πλήρους ταχύτητας USB λιγότερο.

Το STM32L412 λειτουργεί στις θερμοκρασίες -40 έως +85 °C (+105 °C διασταύρωση) και -40 έως +125 °C (+130 °C διασταύρωση) από 1.71 έως 3.6 V VDD παροχή ενέργειας όταν χρησιμοποιείται εσωτερικός ρυθμιστής LDO και 1.Η πλήρης σειρά από λειτουργίες εξοικονόμησης ενέργειας καθιστά δυνατή τη σχεδίαση εφαρμογών χαμηλής ισχύος.

Υποστηρίζονται ορισμένες ανεξάρτητες πηγές τροφοδοσίας: αναλογική ανεξάρτητη είσοδος τροφοδοσίας για ADC, OPAMP και συγκριτήρα.Ειδικές πηγές ρεύματος VDD12 μπορούν να χρησιμοποιηθούν για την παράκαμψη του εσωτερικού ρυθμιστή LDO όταν συνδέονται με εξωτερικό SMPS.

Η οικογένεια STM32L412xx προσφέρει έξι πακέτα από 32 έως 64 πιν.

Χαρακτηριστικά
• Υπερ-χαμηλή ισχύς με FlexPowerControl
Δύναμη τροφοδοσίας από 1,71 V έως 3,6 V
Διάστημα θερμοκρασίας -40 έως 85/125 °C
Διάταξη για την παροχή ηλεκτρικής ενέργειας για τα μητρώα ασφαλείας RTC και 32x32bit
16 nA Τρόπος απενεργοποίησης (4 πινάκια αφύπνισης)
32 nA κατάσταση αναμονής (4 πινάκια αφύπνισης)
Διάταξη αναμονής με RTC
Διάταξη "Σταματήστε 2", 0,95 μA με RTC
Διάταξη λειτουργίας 79 μA/MHz
Διάταξη λειτουργίας 28 μA/MHz (@3,3 V SMPS Mode)
∆ύναμη απόκτησης παρτίδας (BAM)
4 μs αφύπνιση από τη λειτουργία Stop

∆ Ματρίκη διασύνδεσης
• Κέντρο: Arm® 32-bit Cortex®-M4 CPU με FPU,Αναπροσαρμοστικός επιταχυντής πραγματικού χρόνου (ARTAcceleratorTM) που επιτρέπει την εκτέλεση σε κατάσταση αναμονής από μνήμη Flash, συχνότητα έως 80 MHz,MPU,100DMIPS και DSP οδηγίες.

Διάγραμμα κυκλώματος

Άλλα ηλεκτρονικά εξαρτήματα σε απόθεμα
