Τσιπ ολοκληρωμένου κυκλώματος BQ24725ARGRR φορτιστή μπαταρίας VQFN-20 IC φορτιστή

Συμπληρωμένο κύκλωμα Τσιπ BQ24725ARGRR φορτιστές μπαταριών VQFN-20 φορτιστή IC

Περιγραφή του προϊόντος
Ο BQ24725A είναι ένας υψηλής απόδοσης, συγχρονισμένος φορτιστής μπαταριών, που προσφέρει χαμηλό αριθμό συστατικών για εφαρμογές φόρτισης μπαταριών με περιορισμένο χώρο και πολλαπλές χημικές ουσίες.

Το BQ24725A χρησιμοποιεί δύο αντλίες φόρτισης για την ξεχωριστή κίνηση MOSFET n-κανάλι (ACFET, RBFET και BATFET) για την αυτόματη επιλογή της πηγής ισχύος του συστήματος.

Τα SMBus DAC με ελεγχόμενο ρεύμα εισόδου, ρεύμα φόρτισης και τάση φόρτισης επιτρέπουν πολύ υψηλές ακρίβειες ρύθμισης που μπορούν εύκολα να προγραμματιστούν από τον μικροελεγκτή διαχείρισης ισχύος συστήματος.

Το BQ24725A χρησιμοποιεί εσωτερικό μητρώο ρεύματος εισόδου ή εξωτερική καρφίτσα ILIM για να μειώσει τη διαμόρφωση PWM για να μειώσει το ρεύμα φόρτισης.
Το BQ24725A φορτίζει ένα, δύο, τρία ή τέσσερα κύτταρα Li + σειράς.



Χαρακτηριστικά

• Μετατροπέας NMOS-NMOS με συγχρονισμένο ρυθμό μάζας με προγραμματισμό στις συχνότητες 615 kHz, 750 kHz και 885 kHz
• Αυτόματη επιλογή MOSFET N-κάναλου της πηγής ισχύος του συστήματος από προσαρμογέα ή μπαταρία που τροφοδοτείται από εσωτερικές αντλίες φόρτισης
• Βελτιωμένα χαρακτηριστικά ασφάλειας για την προστασία από υπερτάσεις, την προστασία από υπερστροφές, την προστασία της μπαταρίας, του επαγωγέα και του MOSFET από βραχυκύκλωμα
• Προγραμματισμένο ρεύμα εισόδου, τάση φόρτισης, όρια ρεύματος φόρτισης
• ±0,5% Ακριβότητα τάσης φόρτισης έως 19,2V
• ± 3% Ακριβότητα ρεύματος φόρτισης έως 8,128A
• ± 3% ακρίβεια ρεύματος εισόδου έως 8,064A
• ± 2% 20x ακρίβεια εξόδου ρεύματος προσαρμογέα ή ενισχυτή ρεύματος φόρτισης
• Προγραμματισμένο όριο εξάντλησης της μπαταρίας και λειτουργία LEARN της μπαταρίας
• Προγραμματισμένη ανίχνευση και δείκτης προσαρμογέα
• Ενσωματωμένη μαλακή εκκίνηση
• Ενοποιημένη αντιστάθμιση βρόχου
• Έλεγχος συστήματος σε πραγματικό χρόνο για την πένα ILIM για τον περιορισμό του ρεύματος φόρτισης
• Δραστηριακή περιοχή του προσαρμογέα ρεύματος ρεύματος 4.5V-24V
• 5μA ρεύμα εκφόρτισης εκτός λειτουργίας της μπαταρίας
• 0.65mA (0,8mA μέγιστο) ρεύμα αναμονής του προσαρμογέα
• 20 πινών 3,5 x 3,5 mm2Πακέτο VQFN

Διαμόρφωση PIN

Εφαρμογές

• Φορητοί υπολογιστές φορητών υπολογιστών, UMPC,Ultra-Thin Notebook και Netbook
• Κουδούνιο τερματικό
• Βιομηχανικός και ιατρικός εξοπλισμός
• Φορητό εξοπλισμό

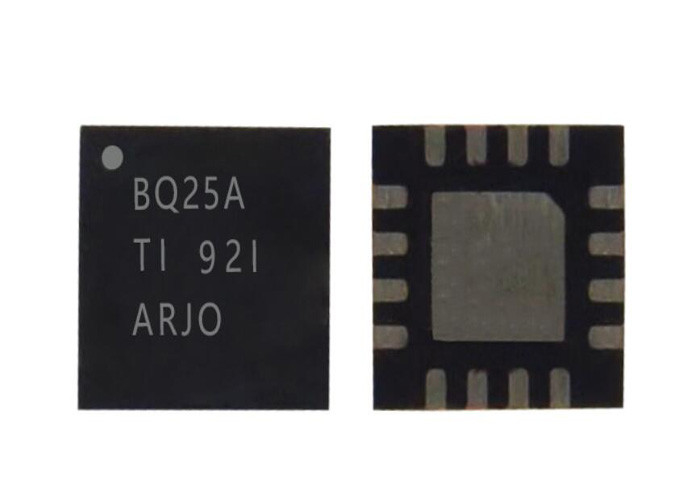

Φωτογραφία προϊόντος
