Λεπτομέρειες:
|
Τάση - Φορτίο: | 480V (Max) | Τάση - ανεφοδιασμός (Vcc/Vdd): | 9.5V ~ 18V |
---|---|---|---|
Τρέχων - παραγωγή (Max): | 6A | RDS επάνω (τύπος): | 150 mOhm |
Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TJ) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
Επισημαίνω: | Ολοκληρωμένο κύκλωμα οδηγών LMG3411R150RWHR Gan,Ολοκληρωμένο κύκλωμα 6A VQFN32 οδηγών Gan,VQFN32 ολοκληρωμένο κύκλωμα διακοπτών διανομής δύναμης |

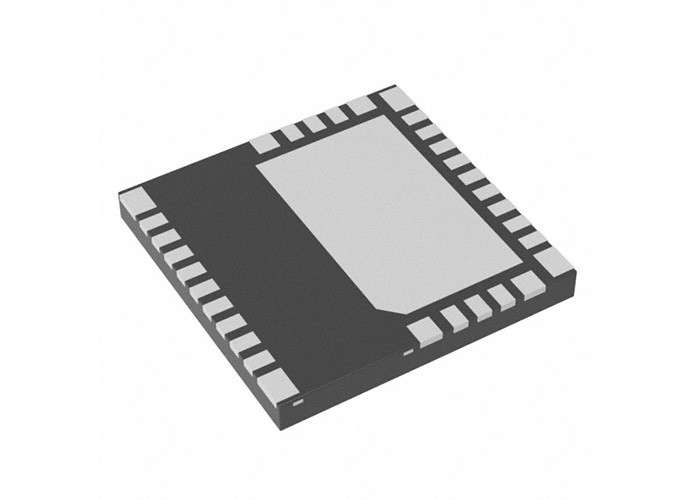

Κανάλι 6A VQFN32 διακοπτών Ν διανομής δύναμης οδηγών LMG3411R150RWHR φορτίων
Περιγραφή
Το FET LMG3411R150RWHR GaN με τον ενσωματωμένο οδηγό και την προστασία επιτρέπει στους σχεδιαστές για να επιτύχει τα νέα επίπεδα πυκνότητας και αποδοτικότητας ισχύος στα συστήματα ηλεκτρονικής δύναμης. Τα έμφυτα πλεονεκτήματα αυτής της συσκευής άνω MOSFETs πυριτίου περιλαμβάνουν υπερβολικά χαμηλή ικανότητα εισαγωγής και παραγωγής, μηά αντίστροφη αποκατάσταση για να μειώσουν τις απώλειες μετατροπής κατά τόσο όσο και 80%, και το χαμηλό κόμβο διακοπτών που χτυπά για να μειώσουν τη EMI. Αυτά τα πλεονεκτήματα επιτρέπουν τις πυκνές και αποδοτικές τοπολογίες όπως totempole PFC.
Προδιαγραφές
Θέση προϊόντων |
Ενεργός |
Τύπος διακοπτών |
Διακόπτης φορτίων |
Αριθμός αποτελεσμάτων |
1 |
- Που εισάγεται αναλογία: Παραγωγή |
1:1 |
Διαμόρφωση παραγωγής |
Υψηλή πλευρά |
Τύπος παραγωγής |
N-Channel |
Διεπαφή |
Λογική, PWM |
Τάση - φορτίο |
480V (Max) |
Τάση - ανεφοδιασμός (Vcc/Vdd) |
9.5V ~ 18V |
Τρέχων - παραγωγή (Max) |
6A |
RDS επάνω (τύπος) |
150mOhm |
Τύπος εισαγωγής |
Μη-αναστροφή |
Χαρακτηριστικά γνωρίσματα |
Κύκλωμα δολωμάτων, ρυθμισμένη 5V παραγωγή |
Προστασία ελαττωμάτων |
Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, UVLO |
Λειτουργούσα θερμοκρασία |
-40°C ~ 125°C (TJ) |
Χαρακτηριστικά γνωρίσματα
Διαδικασία GaN που είναι κατάλληλη μέσω των επιταχυνόμενων σχεδιαγραμμάτων σκληρός-αλλαγής -εφαρμογής αξιοπιστίας
Επιτρέπει τα σχέδια μετατροπής δύναμης υψηλής πυκνότητας
Ανώτερη απόδοση συστημάτων άνω του cascode ή των αυτόνομων FET GaN
Χαμηλή αυτεπαγωγή 8 συσκευασία χιλ. × 8 χιλ. QFN για την ευκολία του σχεδίου και του σχεδιαγράμματος
Διευθετήσιμη δύναμη κίνησης για την απόδοση μετατροπής και τον έλεγχο της EMI
Ψηφιακό σήμα παραγωγής θέσης ελαττωμάτων
Μόνο +12 Β του ανεξέλεγκτου ανεφοδιασμού που απαιτούνται
Ενσωματωμένος οδηγός πυλών
Μηά κοινή αυτεπαγωγή πηγής
20-NS καθυστέρηση διάδοσης για το υψηλής συχνότητας σχέδιο
Η τακτοποιημένη προκατειλημμένη τάση πυλών για να αντισταθμίσει τις παραλλαγές κατώτατων ορίων εξασφαλίζει αξιόπιστη μετατροπή
25-V/ns σε 100-V/ns διευθετήσιμο γυρίστε το ποσοστό
Γερή προστασία
Δεν απαιτεί κανένα εξωτερικό τμήμα προστασίας
Overcurrent προστασία με <100 ns="" response="">
Μεγαλύτερος από 150-V/ns γυρίστε την ασυλία ποσοστού
Παροδική overvoltage ασυλία
Προστασία Overtemperature
Προστασία ανταπεργίας Undervoltage (UVLO) σε όλες τις ράγες ανεφοδιασμού
Επιλογές συσκευών:
LMG3410R150: Κλεισμένη με μάνταλο overcurrent προστασία
LMG3411R150: Overcurrent κύκλος-από-κύκλων proection
Διαμόρφωση καρφιτσών και λειτουργίες
