Λεπτομέρειες:
|
Διαμόρφωση εξόδου: | Υψηλή πλευρά | Τύπος εξόδου: | P-Channel |
---|---|---|---|
Δυναμικό - φορτίο: | 480V (Max) | Η τάση - τροφοδοσία (Vcc/Vdd): | 9.5V ~ 18V |
Τρέχων - παραγωγή (Max): | 12Α | RDS επάνω (τύπος): | 70mOhm |
Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TJ) | Τύπος εισόδου: | Μη-αναστροφή |
Επισημαίνω: | Ολοκληρωμένο κύκλωμα LMG3410R070RWHR GaN,Οδηγός διακοπτών δύναμης ολοκληρωμένου κυκλώματος GaN,Οδηγός GaN καναλιών Π που ενσωματώνεται rohs |

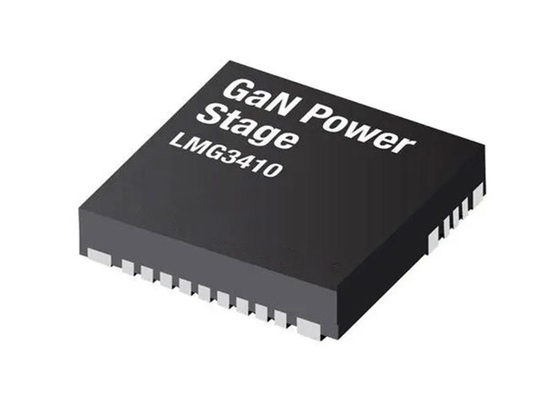

GaN IC LMG3410R070RWHR Διακόπτης διακόπτη ισχύος GaN με ενσωματωμένο διακόπτη και προστασία
Προδιαγραφές
|
1 Οδηγός |
|
1 Έκδοση |
|
40 Α |
|
9.5 V |
|
18 V |
|
Μη αναστρέψιμο |
|
15 ns |
|
4.2 ns |
|
- 40 C. |
|
+ 125 C |
Περιγραφή
Το LMG341xR070 GaN power stage με ενσωματωμένο οδηγό και προστασία επιτρέπει στους σχεδιαστές να επιτύχουν νέα επίπεδα πυκνότητας ισχύος και αποδοτικότητας σε συστήματα ηλεκτρονικής ισχύος.
Τα εγγενή πλεονεκτήματα του LMG341xR070 σε σχέση με τα MOSFET πυριτίου περιλαμβάνουν εξαιρετικά χαμηλή χωρητικότητα εισόδου και εξόδου, μηδενική ανάκτηση αντίστροφης για τη μείωση των απωλειών μετάδοσης έως και 80%,και χαμηλή κλήση κόμβου διακόπτη για τη μείωση του EMIΑυτά τα πλεονεκτήματα επιτρέπουν πυκνή και αποτελεσματική τοπολογία όπως η PFC με τοτέμ.
Χαρακτηριστικά
Διαδικασία GaN εξειδικευμένη μέσω επιταχυνόμενης αξιοπιστίας σε εφαρμογή Προφίλ αποστολής σκληρής αλλαγής
Ενεργοποιεί σχέδια μετατροπής ισχύος υψηλής πυκνότητας
Ανώτερη απόδοση του συστήματος σε σχέση με Cascode ή ανεξάρτητα GaN FET
Πακέτο QFN χαμηλής επαγωγικότητας 8 mm x 8 mm για ευκολία σχεδιασμού και διάταξης
Ρυθμίσιμη ισχύς κίνησης για τις επιδόσεις εναλλαγής και τον έλεγχο EMI
Ψηφιακό σήμα εξόδου κατάστασης βλάβης
Απαιτείται μόνο ανεξέλεγκτη τροφοδοσία +12 V
Ενσωματωμένος οδηγός πύλης
Μηδενική κοινή πηγή επαγωγικότητας
20 ns καθυστέρηση εξάπλωσης για λειτουργία MHz
Η τάση προσανατολισμού πύλης που ρυθμίζεται από τη διαδικασία για αξιοπιστία
25 έως 100V/ns Χρήστης ρυθμιζόμενη ταχύτητα στροφής
Αξιοπρεπή Προστασία
Δεν απαιτεί εξωτερικά στοιχεία προστασίας
Προστασία από υπερστροφή με αντίδραση < 100ns
> 150V/ns Ασφάλεια από ταχύτητα στροφής
Τροποποιημένη ανθεκτικότητα σε υπερτάσεις
Προστασία από υπερθερμοκρατισμό
Προστασία UVLO σε όλες τις γραμμές τροφοδοσίας
Απλοποιημένο διάγραμμα μπλοκ
