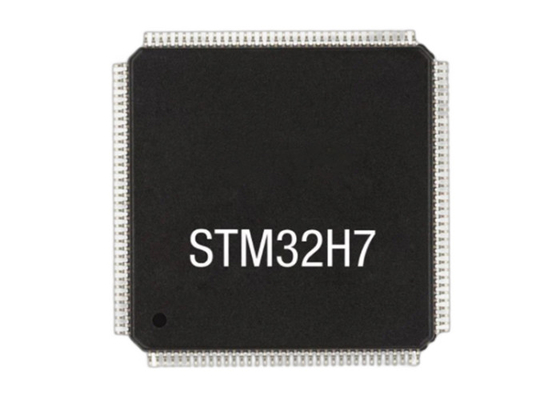

τριανταδυάμπιτο ολοκληρωμένο κύκλωμα μικροελεγκτών ενιαίος-πυρήνων STM32H735VGY6TR ARM® cortex®-M7 STM32H7

Μικροελεγκτής IC 32-bit με ενιαίο πυρήνα STM32H735VGY6TR ARM® Cortex®-M7 STM32H7

Περιγραφή

Οι συσκευές STM32H735VGY6TR βασίζονται στον 32-bit πυρήνα RISC Arm® Cortex®-M7 υψηλών επιδόσεων που λειτουργεί σε συχνότητα έως 550 MHz.Ο πυρήνας Cortex® -M7 διαθέτει μονάδα κυμαινόμενης στροφής (FPU) η οποία υποστηρίζει εντολές επεξεργασίας δεδομένων και τύπους δεδομένων διπλής ακρίβειας Arm® (συμμορφούμενες με το IEEE 754) και ενιαίας ακρίβειαςΟ πυρήνας του Cortex-M7 περιλαμβάνει 32 Kbytes cache εντολών και 32 Kbytes cache δεδομένων.Οι συσκευές STM32H735VGY6TR υποστηρίζουν πλήρες σύνολο οδηγιών DSP και μονάδα προστασίας μνήμης (MPU) για την ενίσχυση της ασφάλειας των εφαρμογών.

Οι συσκευές STM32H735VGY6TR ενσωματώνουν ενσωματωμένες μνήμες υψηλής ταχύτητας με 1 Mbyte μνήμης Flash, έως 564 Kbytes RAM (εκ των οποίων 192 Kbytes μπορούν να μοιραστούν μεταξύ ITCM και AXI,συν 64 Kbyte αποκλειστικά ITCM, συν 128 Kbytes αποκλειστικά AXI, 128 Kbyte DTCM, 48 Kbytes AHB και 4 Kbytes εφεδρικής μνήμης RAM), καθώς και ένα ευρύ φάσμα βελτιωμένων I/O και περιφερειακών συσκευών που συνδέονται με λεωφορεία APB, λεωφορεία AHB,2x32bit πολυ-AHB μήτρα λεωφορείου και πολυεπίπεδη διασύνδεση AXI που υποστηρίζει πρόσβαση σε εσωτερική και εξωτερική μνήμηΓια τη βελτίωση της ανθεκτικότητας των εφαρμογών, όλες οι μνήμες διαθέτουν διόρθωση κώδικα σφάλματος (μία διόρθωση σφάλματος, δύο ανίχνευση σφάλματος).

Οι συσκευές ενσωματώνουν περιφερειακές συσκευές που επιτρέπουν την επιτάχυνση μαθηματικών/αριθμητικών λειτουργιών (συμπληρωματικός επεξεργαστής CORDIC για τριγωνομετρικές λειτουργίες και μονάδα FMAC για λειτουργίες φίλτρου).Όλες οι συσκευές προσφέρουν τρία ADCs, δύο DAC, δύο λειτουργικοί ενισχυτές, δύο συγκριτές υπερχαμηλής ισχύος, ένα RTC χαμηλής ισχύος, 4 χρονόμετρα 32 bits γενικής χρήσης, 12 χρονόμετρα 16 bits γενικής χρήσης, συμπεριλαμβανομένων δύο χρονόμετρων PWM για τον έλεγχο του κινητήρα,πέντε χρονόμετρα χαμηλής ισχύοςΟι συσκευές υποστηρίζουν τέσσερα ψηφιακά φίλτρα για εξωτερικούς διαμορφωτές sigma-delta (DFSDM).Διαθέτουν επίσης τυποποιημένες και προηγμένες διεπαφές επικοινωνίας.

Προδιαγραφή του STM32H735VGY6TR

Σφραγίδες συσκευασίας

Χαρακτηριστικά

• Πυρήνας: Arm® Cortex®-M7 32-bit MCU 550 MHz

• -40°C έως 85°C/125°C θερμοκρασία λειτουργίας

• Μέχρι 128Kbytes μνήμης Flash

• 36Kbytes SRAM (32Kbytes με έλεγχο ισοτιμίας HW)

• Πεδίο τάσης: 1,62 V έως 3,6 V

• Προμήθεια VBAT για RTC και αντίγραφα ασφαλείας

• Κρυστάλλινος ταλαντωτής από 4 έως 48 MHz

• Ελεγκτής DMA 7 καναλιών με ευέλικτη χαρτογράφηση

• 12bit, 0,4μs ADC (έως 16 κανάλια επεκτάσεων)

• Δύο γρήγοροι αναλογικοί συγκριτές χαμηλής ισχύος, με προγραμματισμένη είσοδο και έξοδο, σιδηροδρομική προς σιδηροδρομική

• Δύο 12bit DACs, χαμηλής ισχύος sample-and-hold

• 14 χρονοδιακόπτες (δύο με δυνατότητα 128MHz): 16bit για προηγμένο έλεγχο κινητήρα, ένα 32bit και πέντε 16bit γενικής χρήσης, δύο βασικά 16bit, δύο 16bit χαμηλής ισχύος, δύο watchdogs, χρονοδιακόπτης SysTick

• Ημερολόγιο RTC με συναγερμό και περιοδική αφύπνιση από το Stop/Standby/Shutdown

• Ελεγκτής παροχής ισχύος USB τύπου-CTM

• Υποστήριξη για την ανάπτυξη: κατάργηση παρακολούθησης (Serial Wire Debug (SWD))

• 96-bit μοναδικό αναγνωριστικό

• Όλες οι συσκευασίες συμμορφώνονται με το ECOPACK®2
