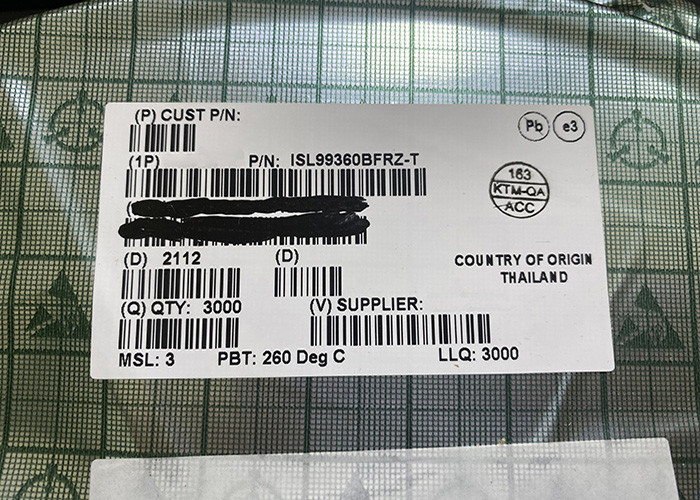

Οδηγοί διοικητικών πλήρεις μισό-γεφυρών δύναμης τσιπ ISL99360BFRZ ολοκληρωμένων κυκλωμάτων

Προγράμματα οδήγησης ολοκληρωμένου κυκλώματος ISL99360BFRZ Power Management Full Half-Bridge

Περιγραφή

Το ISL99360BFRZ είναι έξυπνα στάδια ισχύος (SPS) συμβατά με τους ελεγκτές ISL68xxx/69xxx Digital Multiphase (DMP) και τον διπλασιαστή φάσης (ISL6617A), αντίστοιχα.Τα ISL99360 και ISL99360B έχουν ενσωματωμένα μόνιτορ ρεύματος και θερμοκρασίας υψηλής ακρίβειας που μπορούν να τροφοδοτηθούν πίσω στον ελεγκτή και τον διπλασιαστή για να ολοκληρώσουν ένα πολυφασικό σύστημα DC/DC.Απλοποιούν το σχεδιασμό και αυξάνουν την απόδοση εξαλείφοντας το δίκτυο ανίχνευσης DCR και τη σχετική θερμική αντιστάθμιση.Η απόδοση ελαφρού φορτίου υποστηρίζεται μέσω μιας αποκλειστικής ακίδας ελέγχου LFET.Ένα κορυφαίο πακέτο θερμικής ενίσχυσης 5x5 PQFN στον κλάδο επιτρέπει ελάχιστη συνολική ακίνητη περιουσία PCB.

Χαρακτηριστικά

• Εύρος εισόδου: +3,0V έως +16V

• Υποστηρίζει ρεύμα συνεχούς ρεύματος 60A

• ISL99360: Είσοδος PWM τριών καταστάσεων συμβατή με 3,3V

• ISL99360B: Είσοδος PWM τριών καταστάσεων συμβατή με 5,0 V

• Ανίχνευση ρεύματος καθοδικής κλίσης

• Οθόνη ρεύματος ακρίβειας ±3% (IMON) με είσοδο REFIN

• Παρακολούθηση θερμοκρασίας 8mV/°C με σημαία OT

• Αποκλειστική είσοδος ελέγχου FET χαμηλής πλευράς

• Ολοκληρωμένη προστασία σφαλμάτων για υψηλή αξιοπιστία συστήματος

• Προστασία βραχυκυκλώματος και υπερέντασης FET υψηλής πλευράς

• Προστασία από υπερβολική θερμοκρασία

• Κλείδωμα υπότασης VCC και VIN (UVLO)

• Έξοδος αναφοράς σφαλμάτων ανοιχτής αποστράγγισης

• Συχνότητα μεταγωγής έως 1,25 MHz

• Χωρίς Pb (συμβατό με RoHS), 32 Ld 5x5 PQFN

Εφαρμογές

• VRM και VRD υψηλής συχνότητας και υψηλής απόδοσης
• Ρυθμιστές πυρήνα, γραφικών και μνήμης για μικροεπεξεργαστές
• VR υψηλής πυκνότητας για διακομιστή, δικτύωση και υπολογιστικό νέφος
• Μετατροπείς POL DC/DC και κονσόλες βιντεοπαιχνιδιών

Απλοποιημένο μπλοκ διάγραμμα εφαρμογής
