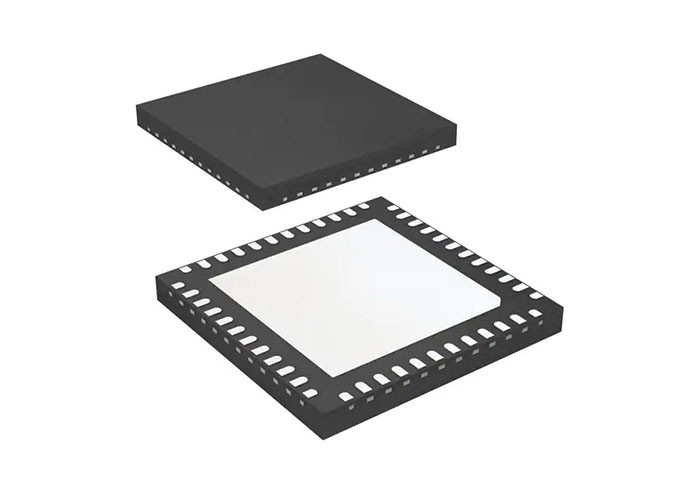

Διοικητικός αποσυμπιεστής 48-QFNS υλικού διοικητικού ολοκληρωμένου κυκλώματος λ-asc10-1SG48I δύναμης

Διαχείριση ενέργειας IC L-ASC10-1SG48I Διαχείριση υλικού Expander 48-QFNS

Περιγραφή του προϊόντος

Το L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) είναι ένας διευρυτής διαχείρισης υλικού (Διοίκηση ισχύος, θερμότητας και ελέγχου) που έχει σχεδιαστεί για χρήση με τον διαχειριστή πλατφόρμας 2, MachXO2, MachXO3,ή ECP5 FPGA για την εφαρμογή της λειτουργίας ελέγχου διαχείρισης υλικού σε πλακέτα κυκλωμάτωνΤο L-ASC10-1SG48I (που αναφέρεται ως ASC) επιτρέπει την απρόσκοπτη κλιμάκωση της τάσης τροφοδοσίας και της παρακολούθησης ρεύματος, της παρακολούθησης της θερμοκρασίας, της ακολουθίας και των καναλιών ελέγχου περιθωρίου.Το ASC περιλαμβάνει ειδικές διεπαφές που υποστηρίζουν την ανταλλαγή της κατάστασης του σήματος οθόνης και των σημάτων ελέγχου εξόδου με αυτούς τους κεντρικούς ελεγκτές διαχείρισης υλικούΓια την εφαρμογή ενός συστήματος διαχείρισης υλικού μπορούν να χρησιμοποιηθούν έως και οκτώ συσκευές ASC.

Χαρακτηριστικά

Δέκα Παρακολούθηση και μέτρηση σιδηροδρομικής τάσης

• Ακριβότητα ανίχνευσης σφαλμάτων UV/OV - 0,2% Typ.
• Ταχύτητα ανίχνευσης σφαλμάτων < 100 μs
• Υψηλής τάσης, μεμονωμένη και διαφορική ανίχνευση

Παρακολούθηση και μέτρηση ρεύματος ευρείας εμβέλειας δύο καναλιών

• Μέτρηση υψηλού πλευρικού ρεύματος έως 12 V
• Προγραμματισμένη ανίχνευση σφαλμάτων OC/UC
• Ανιχνεύει σφάλματα ρεύματος σε < 1 μs

Τρία κανάλια παρακολούθησης και μέτρησης της θερμοκρασίας

• Προγραμματιστέο όριο σφαλμάτων OT/UT
• Δύο κανάλια παρακολούθησης της θερμοκρασίας με χρήση εξωτερικών διόδων
• Ένα ανιχνευτή θερμοκρασίας στο τσιπ

Τέσσερις υψηλόβαθμοι οδηγοί MOSFET

• Προγραμματιζόμενη αντλία φόρτισης

Τέσσερα κανάλια κοπής και περιθωρίου ακριβείας

• Λειτουργία κλειστού βρόχου
• Διάταξη τάσης και υποστήριξη VID

Εννέα εισροές / εκροές γενικού σκοπού

• 5 V ανοχή σε είσοδο/έξοδο

Μη πτητική καταγραφή σφαλμάτων
Προγραμματιζόμενο στο σύστημα μέσω I2C

• Μη πτητική διαμόρφωση
• Υποστήριξη προγραμματισμού υπόβαθρου

Υποστήριξη σε επίπεδο συστήματος

• 3.3 V λειτουργία, ευρύ φάσμα τροφοδοσίας εισόδου 2.8 V έως 3.6 V
• Βιομηχανικό εύρος θερμοκρασίας
• 48-πιν QFN
• Συμμόρφωση με το RoHS και απαλλαγή από αλογένια

Διάγραμμα μπλοκ ASC

Εφαρμογές

• Τηλεπικοινωνίες και δικτύωση
• Βιομηχανική, δοκιμή και μέτρηση
• Ιατρικά Συστήματα
• Διακομιστές και συστήματα αποθήκευσης
• Συστήματα υψηλής αξιοπιστίας

Διάγραμμα εφαρμογής
