TPS56C230RJER ολοκληρωμένο κύκλωμα θετικό Rohs ρυθμιστών μετατροπής FET Buck τσιπ ολοκληρωμένων κυκλωμάτων

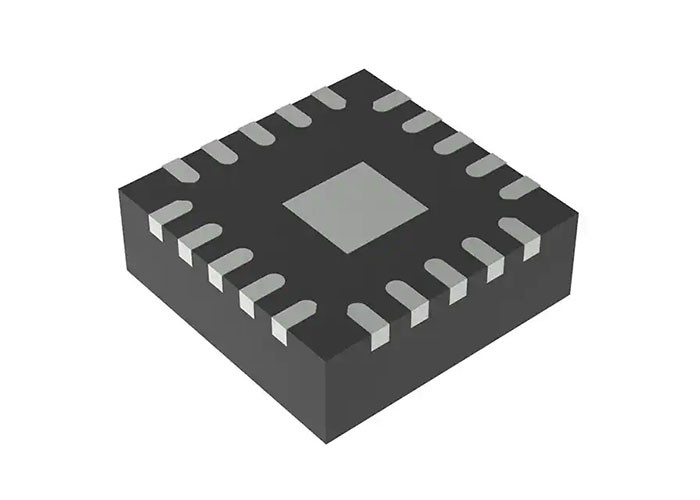

TPS56C230RJER Buck Switching Regulator IC Θετικό Ρυθμιζόμενο 0,6V 1 Έξοδος 12A 20-VFQFN

Περιγραφή

Ο TPS56C230RJER είναι ένας σύγχρονος μετατροπέας buck υψηλής απόδοσης με ενσωματωμένα FET.Οι σχεδιαστές συστημάτων μπορούν να χρησιμοποιήσουν τη συσκευή σε μια μεγάλη ποικιλία εφαρμογών, καθώς αντλεί χαμηλό ρεύμα αναμονής και απαιτεί λίγα εξωτερικά εξαρτήματα.
Το TPS56C230RJER χρησιμοποιεί έλεγχο D-CAP3 που παρέχει γρήγορη μεταβατική απόκριση και εξαιρετική ρύθμιση γραμμής και φορτίου με εσωτερική αντιστάθμιση.Διαθέτει επίσης ένα αποκλειστικό κύκλωμα που επιτρέπει στη συσκευή να υποστηρίζει πυκνωτές εξόδου χαμηλής ισοδύναμης σειράς αντίστασης (ESR), όπως εξειδικευμένους πολυμερείς και κεραμικούς πυκνωτές εξαιρετικά χαμηλού ESR.

Χαρακτηριστικά

• Εύρος τάσης εισόδου: 4,5 V έως 18 V

• Εύρος τάσης εξόδου: 0,6 V έως 5,5 V

• Υποστηρίζει συνεχές ρεύμα εξόδου 12 Α

• Έλεγχος αρχιτεκτονικής D-CAP3™ για γρήγορη μεταβατική απόκριση

• ±1% ακρίβεια τάσης ανάδρασης (25°C)

• Ενσωματωμένα FET 17-mΩ και 5,9-mΩ

• Επιλογή Eco-mode™ και Forced Continuous Conductive Mode (FCCM) με pin MODE

• Συχνότητα μεταγωγής 500 kHz

• Ρυθμιζόμενος χρόνος μαλακής εκκίνησης με προεπιλογή 1,2 ms

• Ενσωματωμένη ένδειξη ισχύος καλής λειτουργίας

• Ενσωματωμένη λειτουργία εκφόρτισης εξόδου

• Προστασία από το ρεύμα από κύκλο προς κύκλο

• Μη μανδαλωμένη προστασία από υπέρταση, χαμηλή τάση, υπερθερμοκρασία και κλείδωμα υπό τάση

• -40°C έως 125°C Θερμοκρασία διασταύρωσης λειτουργίας

• 20 ακίδων 3,0 mm × 3,0 mm HotRod™ VQFN

Εφαρμογές

• DTV και αποκωδικοποιητής
• Η/Υ και Βιομηχανικός Η/Υ
• Ενσύρματη δικτύωση
• Κατανεμημένα συστήματα ισχύος

Απλοποιημένο Σχηματικό

Διαμόρφωση και Λειτουργίες Pin
