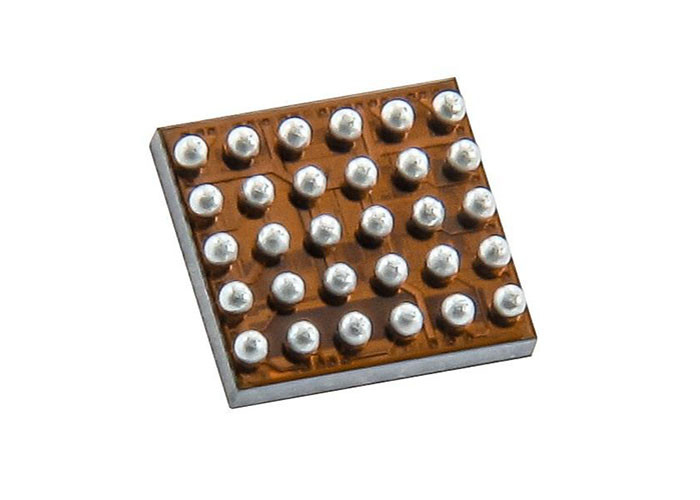

MAX77654BENV+T διοικητικός γενικός σκοπός δύναμης τσιπ 30WLP PMIC ολοκληρωμένων κυκλωμάτων

Διαχείριση 30-WLP δύναμης γενικού σκοπού PMIC τσιπ MAX77654BENV+T ολοκληρωμένων κυκλωμάτων

Γενική περιγραφή

Το MAX77654BENV+T παρέχει τις ιδιαίτερα-ενσωματωμένες λύσεις παροχής φόρτισης και ηλεκτρικού ρεύματος μπαταριών για τις χαμηλής ισχύος εφαρμογές όπου το μέγεθος και η αποδοτικότητα είναι κρίσιμα. Το ολοκληρωμένο κύκλωμα χαρακτηρίζει έναν ρυθμιστή buck-ώθησης SIMO που παρέχει τρεις ανεξάρτητα προγραμματίσημες ράγες δύναμης από ένα ενιαίο πηνίο για να ελαχιστοποιήσει το συνολικό μέγεθος λύσης. Δύο 100mA LDOs παρέχουν την απόρριψη κυματισμών για τον ήχο και άλλες θόρυβος-ευαίσθητες εφαρμογές. Το LDOs μπορεί επίσης να διαμορφωθεί ως αλλαγές φορτίων για να διαχειριστεί την κατανάλωση ισχύος με την αποσύνδεση των εξωτερικών φραγμών όταν δεν απαιτούνται. Ένας ιδιαίτερα-διαμορφώσιμος γραμμικός φορτιστής υποστηρίζει ένα ευρύ φάσμα των ικανοτήτων μπαταριών Li+ και περιλαμβάνει τον έλεγχο θερμοκρασίας μπαταριών για την πρόσθετη ασφάλεια (JEITA).

Αυτή η συσκευή περιλαμβάνει τρία GPIOs και έναν αναλογικό πολυδιαυλωτή που μεταστρέφει διάφορα εσωτερική τάση και τρέχοντα σήματα σε έναν εξωτερικό κόμβο για τον έλεγχο με μια εξωτερική ΠΑΧ. Μια αμφίδρομη τμηματική διεπαφή I2C επιτρέπει τη διαμόρφωση και τον έλεγχο της θέσης των συσκευών. Ένας εσωτερικός on/off ελεγκτής παρέχει μια ελεγχόμενη ακολουθία ξεκινήματος για τους ρυθμιστές και παρέχει την εποπτική λειτουργία ενώ είναι ανοικτοί. Οι πολυάριθμες προγραμματίσημες επιλογές εργοστασίων επιτρέπουν στη συσκευή για να προσαρμοστούν για πολλές εφαρμογές, επιτρέποντας το γρηγορότερο χρόνο στην αγορά.

Οφέλη και χαρακτηριστικά γνωρίσματα

3x παραγωγή, Multiple-Output (SIMO) ρυθμιστής buck-ώθησης ενιαίος-πηνίων
Υποστηρίζει την ευρεία σειρά τάσης παραγωγής από 0.8V σε 5.5V για όλα τα κανάλια SIMO
2x 100mA LDO/LSW
Έξυπνος li+/Li-πολυ φορτιστής Selector™ δύναμης
πόροι 3x GPIO
Αναλογική παραγωγή MUX για τον έλεγχο δύναμης
Τρόπος σκαφών εργοστασίων (< 200nA="" IQ=""> ρεύμα κλεισίματος 0.3μA
6μA λειτουργούν ρεύμα (3 SIMO διοχετεύουν + 2LDOs)
Φορτιστής που βελτιστοποιείται για το μικρό μέγεθος μπαταριών
Προγραμματίσημο ρεύμα γρήγορος-δαπανών από 7.5mA σε 300mA
Προγραμματίσημη τάση κανονισμού μπαταριών από 3.6V σε 4.6V
Προγραμματίσημο ρεύμα λήξης από 0.375mA σε 45mA
Τα όργανα ελέγχου θερμοκρασίας μπαταριών JEITA ρυθμίζουν το ρεύμα δαπανών και την τάση κανονισμού μπαταριών για την ασφαλή φόρτιση
Εύκαμπτος και διαμορφώσιμος
I2C-συμβατός διεπαφή και GPIO

Εφαρμογές

Ακουστικά Bluetooth, Hearables
Ασύρματοι ομιλητές
Ικανότητα, υγεία, και όργανα ελέγχου δραστηριότητας
Wearables
Όργανα ελέγχου ασφαλείας
Κόμβοι αισθητήρων
Φορητές καταναλωτικές συσκευές
Διαδίκτυο των πραγμάτων (IoT)

Απλουστευμένο διάγραμμα φραγμών
