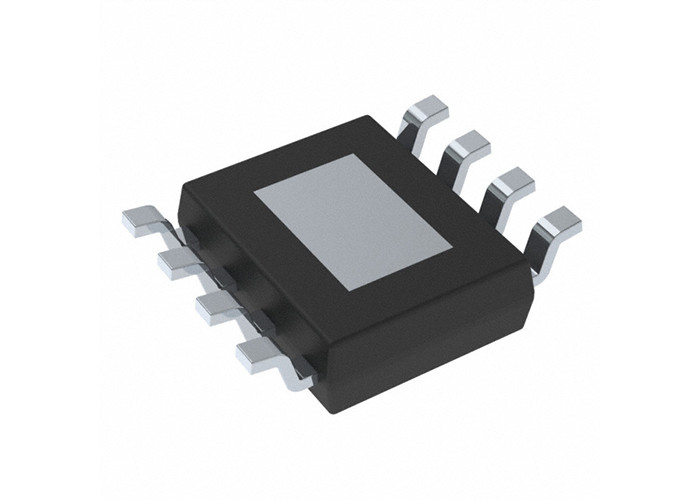

Ενσωματωμένο τσιπ κυκλώματος UCC27200QDDARQ1 Πρόγραμμα οδήγησης πύλης μισής γέφυρας χωρίς αναστροφή

Ενσωματωμένο τσιπ κυκλώματος UCC27200QDDARQ1 Πρόγραμμα οδήγησης πύλης μισής γέφυρας χωρίς αναστροφή

Περιγραφή προϊόντος του UCC27200QDDARQ1

Το UCC27200QDDARQ1 είναι προγράμματα οδήγησης MOSFET N-καναλιού υψηλής συχνότητας που περιλαμβάνουν δίοδο εκκίνησης 120 V και προγράμματα οδήγησης υψηλής και χαμηλής πλευράς με ανεξάρτητες εισόδους για μέγιστη ευελιξία ελέγχου. Αυτό επιτρέπει τον έλεγχο MOSFET N καναλιών σε μισή γέφυρα, πλήρη γέφυρα, δύο μετατροπείς προς τα εμπρός και ενεργός σφιγκτήρας προς τα εμπρός.Τα προγράμματα οδήγησης της πύλης χαμηλής και υψηλής πλευράς ελέγχονται ανεξάρτητα και ταιριάζουν σε 1 ns μεταξύ της στροφής και της απενεργοποίησης μεταξύ τους.

Προδιαγραφή τουUCC27200QDDARQ1

Χαρακτηριστικά του UCC27200QDDARQ1

• Πιστοποιημένος για Εφαρμογές Αυτοκινήτου
• AEC-Q100 Πιστοποιημένο με τα ακόλουθα αποτελέσματα:
• Βαθμός θερμοκρασίας συσκευής 1:
• 40°C έως 125°C Εύρος θερμοκρασίας λειτουργίας περιβάλλοντος
• Επίπεδο 2 ταξινόμησης ESD συσκευής HBM
• Ταξινόμηση CDM ESD συσκευής Επίπεδο C5
• Οδηγεί δύο MOSFET N-Channel σε διαμόρφωση High-Side και Low-Side
• Μέγιστη τάση εκκίνησης: 120 V
• Μέγιστη τάση VDD: 20 V
• On-Chip 0,65-V VF, 0,6-Ω RD Bootstrap Diode
• Λειτουργία μεγαλύτερη από 1 MHz
• Χρόνοι καθυστέρησης διάδοσης 20 ns
• 3-A Sink, 3-A Ρεύματα εξόδου πηγής
• Χρόνος ανόδου 8 ns και πτώσης 7 ns με φορτίο 1000 pF
• Αντιστοίχιση καθυστέρησης 1-ns
• Καθορίζεται από –40°C έως 140°C (Θερμοκρασία διακλάδωσης)

Εφαρμογές τουUCC27200QDDARQ1

• Τροφοδοτικά για Telecom, Datacom και Merchant Markets
• Εφαρμογές Half-Bridge και Μετατροπείς Full-Bridge
• Απομονωμένη Αρχιτεκτονική Λεωφορείων
• Μετατροπείς εμπρός δύο διακοπτών
• Εμπρός μετατροπείς Active-Clamp
• Σύγχρονοι μετατροπείς υψηλής τάσης
• Ενισχυτές ήχου κατηγορίας D

Απλοποιημένο διάγραμμα εφαρμογής του UCC27200QDDARQ1
