100Mbps NTB0101GS1Z 1bit Dual Supply Translating Transceiver X2SON6

100Mbps NTB0101GS1Z 1Bit Dual Supply Translating Transceiver X2SON6

Περιγραφή προϊόντος του NTB0101GS1Z

Ο NTB0101GS1Z είναι ένας πομποδέκτης μετατροπής διπλής τροφοδοσίας 1 bit με αυτόματη ανίχνευση κατεύθυνσης, που επιτρέπει αμφίδρομη μετάφραση επιπέδου τάσης.
Το NTB0101GS1Z διαθέτει δύο θύρες εισόδου-εξόδου 1 bit (A και B), μία είσοδο ενεργοποίησης εξόδου (OE) και δύο ακροδέκτες τροφοδοσίας (VCC(A) και VCC(B)).Το VCC(A) μπορεί να τροφοδοτηθεί σε οποιαδήποτε τάση μεταξύ 1,2 V και 3,6 V και το VCC(B) μπορεί να τροφοδοτηθεί σε οποιαδήποτε τάση μεταξύ 1,65 V και 5,5 V, καθιστώντας το NTB0101GS1Z κατάλληλο για μετάφραση μεταξύ οποιουδήποτε από τους κόμβους χαμηλής τάσης (1,2 V , 1,5 V, 1,8 V, 2,5 V, 3,3 V και 5,0 V).
Το NTB0101GS1Z έχει καθοριστεί πλήρως για εφαρμογές μερικής απενεργοποίησης με χρήση IOFF.Το κύκλωμα IOFF απενεργοποιεί την έξοδο, αποτρέποντας το επιβλαβές ρεύμα αντίστροφης ροής μέσω της συσκευής όταν είναι απενεργοποιημένη.

Προδιαγραφές NTB0101GS1Z

Χαρακτηριστικά του NTB0101GS1Z

• Ευρεία περιοχή τάσης τροφοδοσίας:
• VCC(A): 1,2 V έως 3,6 V και VCC(B): 1,65 V έως 5,5 V
• Το κύκλωμα IOFF παρέχει λειτουργία μερικής απενεργοποίησης
• Οι είσοδοι δέχονται τάσεις έως 5,5 V
• Προστασία ESD:
• HBM JESD22-A114E Class 2 υπερβαίνει τα 2500 V για θύρα Α
• HBM JESD22-A114E Class 3B υπερβαίνει τα 15000 V για θύρα Β
• Το MM JESD22-A115-A υπερβαίνει τα 200 V
• Το CDM JESD22-C101E υπερβαίνει τα 1500 V
• Η απόδοση ασφάλισης υπερβαίνει τα 100 mA ανά JESD 78B Class II
• Πολλαπλές επιλογές πακέτων
• Καθορίζεται από -40°C έως +85°C και -40°C έως +125°C

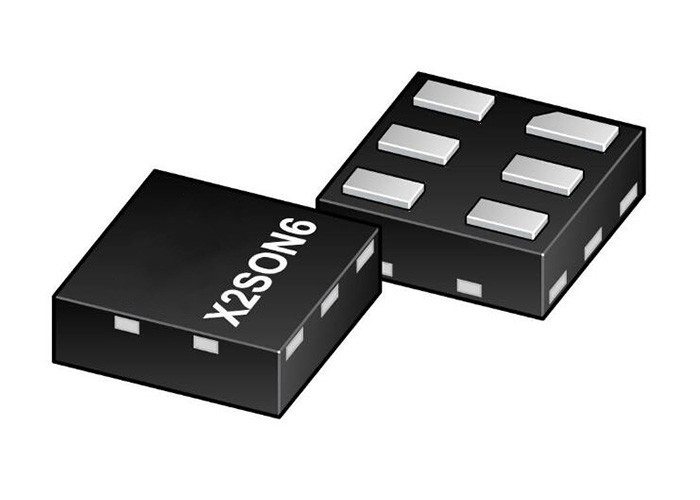

Φωτογραφία προϊόντος του NTB0101GS1Z

Λειτουργικό διάγραμμα του NTB0101GS1Z
