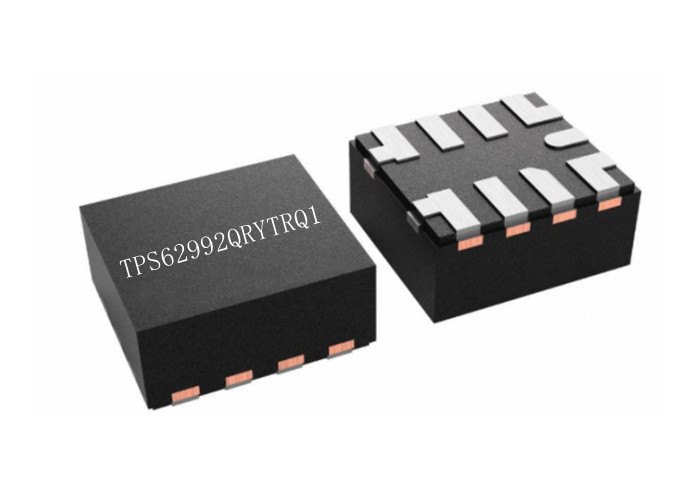

3-β στον αυτοκίνητο σύγχρονο μετατροπέα Buck χαμηλός-δείκτη νοημοσύνης 10-β TPS62992QRYTRQ1 2A

3-β στον αυτοκίνητο σύγχρονο μετατροπέα Buck χαμηλός-δείκτη νοημοσύνης 10-β TPS62992QRYTRQ1 2A

Περιγραφή προϊόντων TPS62992QRYTRQ1
TPS62992QRYTRQ1 είναι ένας ιδιαίτερα αποδοτικός, μικρός, και εύκαμπτος σύγχρονος ελάττωσης μετατροπέας ρεύμα-συνεχές ρεύμα που είναι εύχρηστος. Μια επιλέξιμη συχνότητα μετατροπής 2,5 MHZ ή 1,0 MHZ επιτρέπει τη χρήση των μικρών πηνίων και δίνει τη γρήγορη παροδική απάντηση. Η συσκευή υποστηρίζει την υψηλή ακρίβεια VOUT ± 1,5% πέρα από την ολόκληρη operasting σειρά θερμοκρασίας και της ενισχυμένης παροδικής απόδοσης φορτίων με την τοπολογία DCS-ελέγχου. Το ευρύ 3-β στη σειρά τάσης εισαγωγής 10-β υποστηρίζει ποικίλες ονομαστικές εισαγωγές, όπως τις ράγες ανεφοδιασμού 9-β, το μονοκύτταρο ή λι-ιόν πολυ-κυττάρων, και τις ράγες 5-β ή 3,3-β.
TPS62992QRYTRQ1 μπορεί αυτόματα να εισαγάγει τη δύναμη - εκτός από τον τρόπο (εάν αυτόματο PFM ή PWM επιλέγεται) στα ελαφριά φορτία για να διατηρήσει την υψηλή αποδοτικότητα. Επιπλέον, για να παρέχει την υψηλή αποδοτικότητα στα πολύ μικρά φορτία, η συσκευή έχει ένα χαμηλό χαρακτηριστικό ήρεμο ρεύμα 4 µA. AEE, εάν επιτρέπεται, παρέχει την υψηλή αποδοτικότητα πέρα από VIN, VOUT, και φορτώνει το ρεύμα. Η συσκευή περιλαμβάνει μια εισαγωγή MODE/Smart-CONF για να θέσει τον εσωτερική και εξωτερική διαιρέτη, τη συχνότητα αλλαγής, την απαλλαγή τάσης παραγωγής, και την αυτόματη ισχύ - εκτός από τον τρόπο ή την αναγκασμένη λειτουργία PWM.

Προδιαγραφή TPS62992QRYTRQ1

Χαρακτηριστικά γνωρίσματα TPS62992QRYTRQ1

• AEC-Q100 ήταν κατάλληλος για τις αυτοκίνητες εφαρμογές:
• Βαθμός 1 θερμοκρασίας: – 40°C σε +125°C, TA
• Επίπεδο 2 ταξινόμηση συσκευών HBM ESD
• Ταξινόμηση επιπέδων C4B CDM ESD
• Λειτουργικός ασφάλεια-ικανός
• Τεκμηρίωση διαθέσιμη στο λειτουργικό σχέδιο συστημάτων ασφάλειας ενίσχυσης
• Εκτεταμένη σειρά TJ: μέχρι 165°C
• Τοπολογία DCS-ελέγχου υψηλής αποδοτικότητας
• RDS (ΕΠΆΝΩ): 62 mΩ υψηλή πλευρά, χαμηλή πλευρά 22 mΩ
• Άνευ ραφής μετάβαση PWM/PFM
• 4-µA χαμηλός ΔΕΊΚΤΗΣ ΝΟΗΜΟΣΎΝΗΣ (χαρακτηριστικός)
• Μέχρι ένα 2-συνεχές ρεύμα παραγωγής
• ακρίβεια τάσης παραγωγής ±1.5% temp
• Διαμορφώσιμες επιλογές τάσης παραγωγής:
• 0,6-β στον εξωτερικό διαιρέτη 5,5-β VFB
• 16 επιλογές μεταξύ 0,4 Β και 5,5 Β
• Ευελιξία μέσω της καρφίτσας mode/s-CONF
• 2,5-MHZ ή συχνότητα μετατροπής 1,0-MHZ
• Αναγκασμένο PWM ή αυτόματο PFM (δύναμη - εκτός από τον τρόπο) με τη δυναμική επιλογή αλλαγής τρόπου
• Κανένας πυκνωτής δολωμάτων που απαιτείται εξωτερικός
• Overcurrent και προστασία overtemperature
• 100% τρόπος κύκλων καθήκοντος
• Ακριβής επιτρέψτε την εισαγωγή
• Διευθετήσιμες μαλακές έναρξη και καταδίωξη
• Δύναμη-καλή παραγωγή
• Βελτιστοποιημένος pinout για τη single-layer δρομολόγηση
• Wettable 2,2 συσκευασία χιλ. × 2,0 χιλ. VQFN με την πίσσα 0,5 χιλ.

Εφαρμογές TPS62992QRYTRQ1

• ADAS
• Ηλεκτρονική και φωτισμός σώματος
• Infotainment και συστάδα
• Υβρίδιο, ηλεκτρικός, και powertrain συστήματα

Λειτουργικό διάγραμμα TPS62992QRYTRQ1

Απλουστευμένο Schemati TPS62992QRYTRQ1

Διαμορφώσεις καρφιτσών TPS62992QRYTRQ1
