Τσιπ dgd05473fn-7 ολοκληρωμένων κυκλωμάτων N-Channel 50V ολοκληρωμένο κύκλωμα οδηγών πυλών μισό-γεφυρών

Συμπληρωμένο κύκλωμα τσιπ DGD05473FN-7 N-Channel 50V Half-Bridge Gate Driver IC

Περιγραφή του προϊόντος DGD05473FN-7

Οι οδηγοί πύλης DGD05473FN-7 DGD Half-Bridge Gate είναι οδηγοί πύλης υψηλής τάσης και υψηλής ταχύτητας ικανοί να οδηγούν MOSFET N-κανάλι και IGBT σε διαμόρφωση μισής γέφυρας.Τεχνικές επεξεργασίας υψηλής τάσης επιτρέπουν στην υψηλή πλευρά να μεταβεί σε αντισταθμισμένη τάση σε λειτουργία bootstrap.

Προδιαγραφή της DGD05473FN-7

Χαρακτηριστικά του DGD05473FN-7

• Ανεμοκίνητος οδηγός υψηλής πλευράς σε λειτουργία bootstrap σε 100V
• Οδηγεί δύο MOSFET ή IGBT N-κανάλι σε διάταξη μισής γέφυρας
• 290mA πηγή / 600mA ισχύος εξόδου αποβλήτου
• Εκδόσεις ανεκτές σε αρνητικές μεταβατικές
• Εσωτερικός νεκρός χρόνος 430ns για την προστασία των MOSFET
• Δυνατότητα τροφοδοσίας: 10V έως 20V
• Λογική είσοδος (HIN και LIN*) ικανότητα 3.3V
• Κλειδώσεις χαμηλής τάσης για VCC (Λογική και χαμηλής πλευρικής τροφοδοσίας)
• Εισαγωγές λογικής που ενεργοποιήθηκαν από τον Schmitt
• Εκτεταμένο εύρος θερμοκρασιών: -40°C έως +125°C
• Πλήρως απαλλαγμένο από μόλυβδο και συμβατό με το RoHS
• Χωρίς αλογένια και αντιμόνια

Εφαρμογές της DGD05473FN-7

• Μετατροπείς συνεχούς ρεύματος
• Ελέγχου κινητήρα
• Εργαλεία χειρός που λειτουργούν με μπαταρία
• Συσκευές eCig
• Ενισχυτές ισχύος κλάσης D

Τυπική διαμόρφωση της DGD05473FN-7

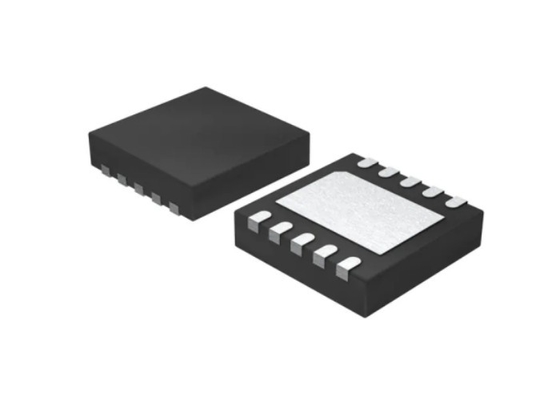

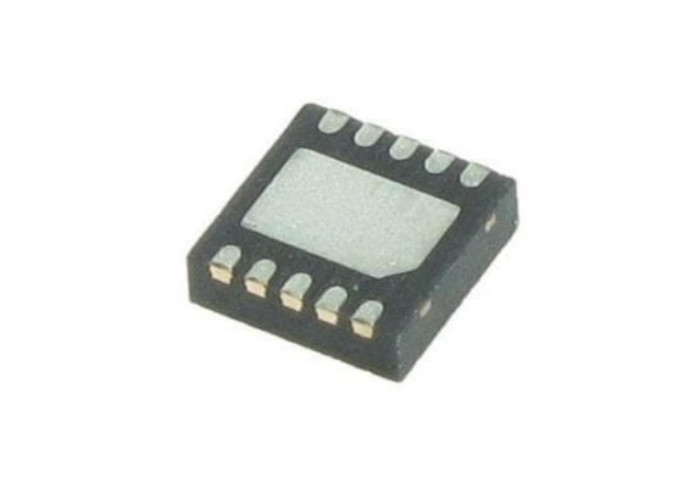

V-DFN3030-10 της DGD05473FN-7
