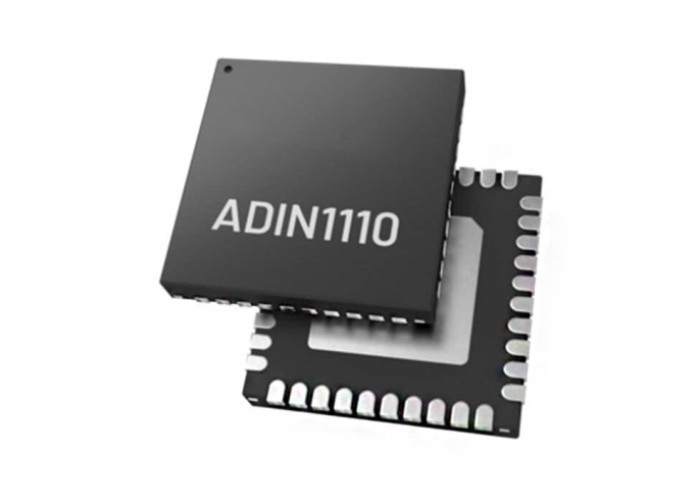

10Mbps χαμηλής ισχύος ολοκληρωμένα κυκλώματα 10BASE-T1L MAC PHY ADIN1110BCPZ Ethernet με 4 MDI

10Mbps χαμηλής ισχύος ADIN1110BCPZ Ethernet ICs 10BASE-T1L MAC PHY με 4 MDI

Περιγραφή προϊόντος του ADIN1110BCPZ

Το ADIN1110BCPZ Low Power 10BASE-T1L Ethernet MAC-PHY ενσωματώνει έναν πυρήνα Ethernet PHY με MAC και όλα τα συναφή αναλογικά κυκλώματα, μπουφέρισμα ρολογιού εισόδου και εξόδου.Το ADIN1110BCPZ διαθέτει ένα μόνο σιδηρόδρομο τροφοδοσίας ενέργειας 1.8V ή 3.3V και έχει σχεδιαστεί για βιομηχανικές εφαρμογές Ethernet.

Προδιαγραφή του ADIN1110BCPZ

Χαρακτηριστικά του ADIN1110BCPZ

• Ικανότητα αυτόματης διαπραγμάτευσης
• Υποστηρίζει εφαρμογές εγγενούς ασφάλειας
• Εξωτερικές αντίστασεις τερματισμού
• Διαχωρισμένες καρφίτσες Rx/Tx
• Ενσωματωμένο MAC με διεπαφή SPI
• Διασύνδεση SPI που υποστηρίζει πλήρη διπλό 10Mb/sec
• Υποστηρίζει την Open Alliance 10BASE-T1x MAC-PHY Serial
• Διασύνδεση
• Χάρτης μνήμης MDIO προσβάσιμος μέσω SPI
• FIFO στο τσιπ: 20kB λήψη, 8kB μετάδοση
• Διακοπή ή αποθήκευση και προώθηση
• Rx ουρές υψηλής και χαμηλής προτεραιότητας
• Υποστήριξη χρονογραφίας IEEE 1588
• Μετρητές στατιστικών
• 16 διευθύνσεις MAC που υποστηρίζονται για φιλτράρισμα πλαισίων
• 10BASE-T1L IEEE® Std 802.3cg-2019TM συμβατό
• Υποστηρίζει 1.0V pk-pk και 2.4V pk-pk επίπεδα μετάδοσης
• Μη διαχειριζόμενη διαμόρφωση με σχοινί, συμπεριλαμβανομένων:
• Επιλογή αφέντη/σκλάβου
• Αμβέλεια μετάδοσης
• Κρυστάλλινος ταλαντωτής 25 MHz/εξωτερική είσοδος ρολογιού 25 MHz
• Δραστηριότητα μονάδας 1.8V/3.3V (ανάλογα με τη λειτουργία)
• Αρμή καλωδίου
• 1700 μέτρα+ με 1,0V pk-pk
• 1700 μέτρα + με 2,4V pk-pk
• Χαμηλή κατανάλωση ∆ύο τροφοδοσίες 42mW
• LED σύνδεσης
• Μικρή συσκευασία 40 μολύβδου (6 mm x 6 mm) LFCSP
• Ευρύ εύρος θερμοκρασιών -40°C έως +105°C

Εφαρμογές του ADIN1110BCPZ

• Έργα πεδίου
• Αυτοματοποίηση κτιρίων και πυρηνική ασφάλεια
• Αυτοματοποίηση εργοστασίων
• Αισθητήρες και ενεργοποιητές άκρων
• Παρακολούθηση κατάστασης και συνδεσιμότητα μηχανών

Λειτουργικό διάγραμμα μπλοκ του ADIN1110BCPZ

Διαμόρφωση πινών του ADIN1110BCPZ
