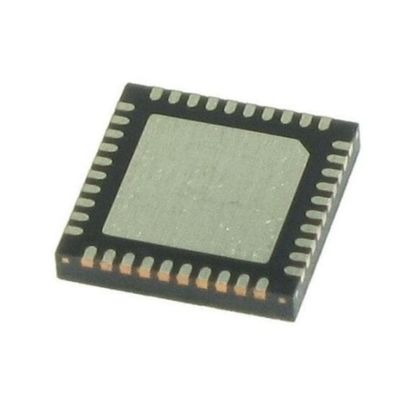

MAX17614ATP Διακόπτης επιλογής πηγής τσιπ ολοκληρωμένου κυκλώματος Ν-καναλιού Ή ελεγκτή με προστασία υπέρτασης 60 V και προγραμματιζόμενο περιορισμό ρεύματος 3Α

Το MAX17614ATP είναι ένας εξαιρετικά ολοκληρωμένος διακόπτης επιλογής πηγής και ιδανικός ελεγκτής διόδων που διαθέτει ολοκληρωμένα back-to-back MOSFET N-κανάλι, που στεγάζονται σε ένα συμπαγές πακέτο TQFN 4 mm × 4 mm.Είναι κατάλληλο για εφαρμογές όπως τα κοινά servos σε ανθρωποειδή ρομπότ, σενάρια επανειλημμένης παροχής ενέργειας με πολλαπλές πηγές και σενάρια κατανεμημένης παροχής ενέργειας αισθητήρων.

Τα ενσωματωμένα διπλό κανάλι FET N επιτρέπουν την απρόσκοπτη επιλογή της πύλης OR μεταξύ πολλαπλών πηγών μπαταρίας ή τροφοδοσίας, με αντιστροφή του ρεύματος σε μόλις 140 ns.Οι απώλειες αγωγιμότητας είναι σημαντικά μικρότερες από εκείνες των τυπικών διόδων, αντιμετωπίζοντας ζητήματα όπως η εναλλαγή μεταξύ πρωτογενών και εφεδρικών μπαταριών σε ρομπότ, καθώς και η ζημιά σε εφοδιαστικούς κινητήρες και αισθητήρες που προκαλούνται από αντίστροφο ρεύμα κατά τη διάρκεια διακοπών ρεύματος.Υποστηρίζει την απομακρυσμένη πύλη μιας ενιαίας κοινής τροφοδοσίας ηλεκτρικής ενέργειας μέσω της κύριας πινής ελέγχου EN, διευκολύνοντας τη διαχωρισμένη διαχείριση ενέργειας για ολόκληρο το σύστημα.

Αντιστέκεται σε υπερτάσεις υψηλής τάσης έως +60V και έως -65V. Διαθέτει προγραμματιζόμενα κατώτατα και υπερτάγματα από 4,5V έως 60V,συμβατό με τις συνήθεις μπαταρίες 48V ιόντων λιθίου για ανθρωποειδή ρομπότ και πολλαπλές βοηθητικές πηγές ενέργειας χαμηλής τάσης για αισθητήρες· Μέγιστος προγραμματισμός περιορισμού ρεύματος 3A (προσαρμόσιμος από 0,15A έως 3A), με ακρίβεια περιορισμού ρεύματος ± 3,3% σε ολόκληρο το εύρος θερμοκρασίας,που καλύπτει το εύρος κατανάλωσης ισχύος των μονοαρθρωτών servo drive.

Η προστασία από υπερστροφή υποστηρίζει τρεις τρόπους: αυτόματη επαναπροσπάθεια, συνεχής περιορισμός και αποκλεισμός ρεύματος, που καλύπτει τα παροδικά ρεύματα υπερέωσης που συναντούνται κατά την κίνηση και τη σύλληψη του ρομπότ.Η ενσωματωμένη θερμική διακοπή λειτουργίας και οι εξόδοι σήμανσης βλάβης UV/OV/υπερστροής ισχύος επιτρέπουν στην MCU να ανιχνεύει σε πραγματικό χρόνο ανωμαλίες κοινής τροφοδοσίας, που τα αναφέρει γρήγορα στο σύστημα ελέγχου κίνησης για να αποτρέψει την απόδραση των αρθρώσεων.κατάλληλο για περιβάλλοντα παραγωγής θερμότητας με μακροχρόνια συνεχή ρομποτική κίνηση.

Ένα μόνο τσιπ ενσωματώνει κυκλώματα διακόπτη, περιορισμού ρεύματος και προστασίας, μειώνοντας σημαντικά τον αριθμό των περιφερειακών εξαρτημάτων.Η μικρή συσκευασία εξοικονομεί χώρο στα κλειστά PCB μέσα στις αρθρώσεις του ρομπότ, μειώνει τον όγκο και το βάρος των κατανεμημένων μονάδων τροφοδοσίας και αυξάνει τις δυνατότητες για ελαφρύ σχεδιασμό ολόκληρης της μηχανής,που το καθιστά κατάλληλο για πολυσύνδετες διανεμημένες αρχιτεκτονικές τροφοδοσίας ισχύος.
