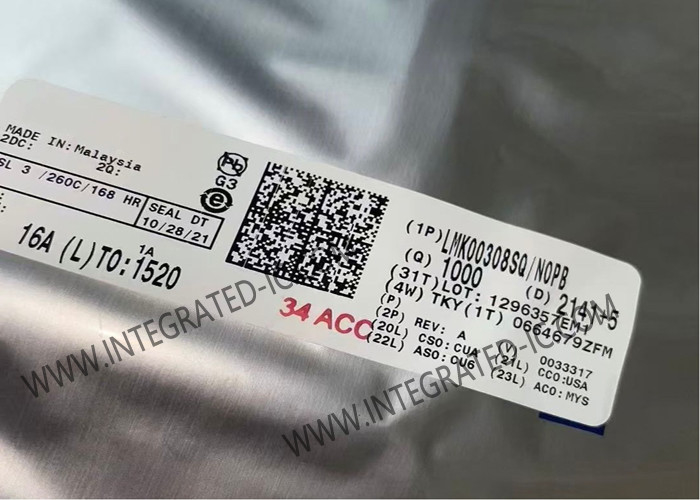

LMK00308SQ Τσιπ ολοκληρωμένου κυκλώματος 3,1GHz 8 εξόδων Διαφορικά ρολόγια μπουφέρα WQFN-40

LMK00308SQ Τσιπ ολοκληρωμένου κυκλώματος 3,1GHz 8 εξόδων Διαφορικά ρολόγια μπουφέρα WQFN-40

Περιγραφή του προϊόντος LMK00308SQ

Το LMK00308SQ είναι ένα διαφορικό μπουφέρα εκτύπωσης 3-GHz, 8 εξόδων, που προορίζεται για υψηλής συχνότητας, χαμηλής συχνότητας ρολόι / διανομή δεδομένων και μετάφραση επιπέδου.Το ρολόι εισόδου μπορεί να επιλεγεί από δύο καθολικές εισόδους ή μια εισόδου κρυστάλλου. Το επιλεγμένο ρολόι εισόδου κατανέμεται σε δύο τράπεζες 4 διαφορικών εξόδων και μία εξόδου LVCMOS. Και οι δύο τράπεζες διαφορικής εξόδου μπορούν να ρυθμιστούν ανεξάρτητα ως LVPECL, LVDS ή HCSL οδηγοί,Η έξοδος LVCMOS έχει συγχρονισμένη είσοδο ενεργοποίησης για λειτουργία χωρίς παλμούς μικρού μεγέθους όταν είναι ενεργοποιημένη ή απενεργοποιημένη.

Το LMK00308SQ λειτουργεί από πυρήνα 3.3 V και 3 ανεξάρτητες πηγές 3.3 V/2.5 V. Παρέχει υψηλή απόδοση, ευελιξία και αποδοτικότητα ενέργειας,καθιστώντας το ιδανικό για την αντικατάσταση συσκευών απόσβεσης σταθερής ισχύος, αυξάνοντας παράλληλα το περιθώριο χρονισμού στο σύστημα.

Προδιαγραφή του LMK00308SQ

Χαρακτηριστικά του LMK00308SQ

31 Εισερχόμενο πολλαπλέξερ:
- Δύο καθολικές εισόδους λειτουργούν έως 3,1 GHz και αποδέχονται LVPECL, LVDS, CML, SSTL, HSTL, HCSL ή μονόκλινα ρολόγια
- Μια εισροή Κρυστάλλου δέχεται ένα Κρυστάλλιο 10 έως 40 MHz ή μονότονο ρολόι
Δύο τράπεζες με τέσσερις διαφορικές εξόδους η καθεμία:
- LVPECL, LVDS, HCSL ή Hi-Z (επιλέξιμη ανά τράπεζα)
- LVPECL πρόσθετο Jitter με LMK03806 ρολόι Πηγή σε 156,25 MHz:
- 20 fs RMS (10 kHz έως 1 MHz)
- 51 fs RMS (12 kHz έως 20 MHz)
Υψηλό PSRR: -65 / -76 dBc (LVPECL/LVDS) σε 156,25 MHz
Εξαγωγή LVCMOS με συγχρονισμένη ενεργοποιημένη είσοδο
Ελεγχόμενη με καρφίτσες διαμόρφωση
Εφοδιασμός πυρήνα VCC: 3,3 V ± 5%
3 Ανεξάρτητες πηγές εξόδου VCCO: 3,3 V/2,5 V ± 5%
Περιοχή βιομηχανικής θερμοκρασίας: -40°C έως +85°C
40 μολύβδου WQFN (6 mm × 6 mm)

Εφαρμογές του LMK00308SQ

Κατανομή ρολογιού και μετάφραση επιπέδου για ADC, DAC, Multi-Gigabit Ethernet, XAUI, Fibre Channel, SATA/SAS, SONET/SDH, CPRI, Backplanes υψηλής συχνότητας
Επικοινωνίες, δρομολογητές, κάρτες γραμμής, κάρτες χρονολόγησης
Διακομιστές, υπολογιστές, PCI Express (PCIe 3.0)
Απομακρυσμένες μονάδες ραδιοφώνου και μονάδες βασικής ζώνης
