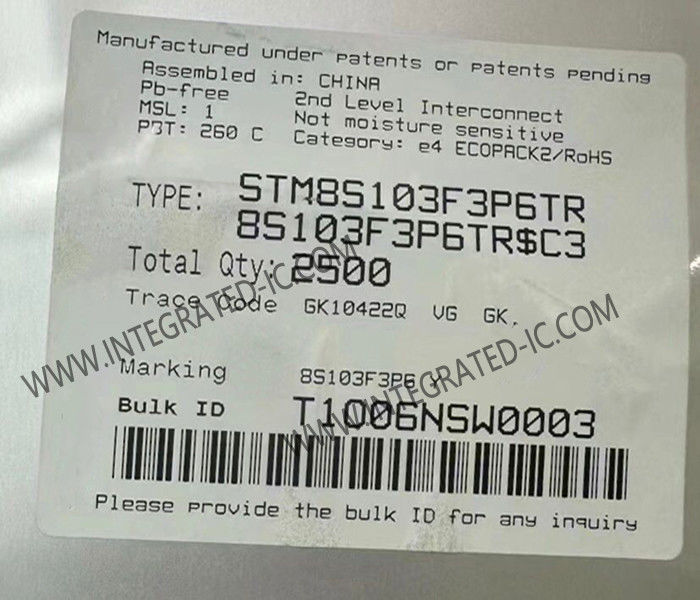

STM8S103F3P6TR Μικροελεγκτής MCU 16MHz Mainstream Access Line 8-Bit MCU TSSOP-20

STM8S103F3P6TR Μικροελεγκτής MCU 16MHz Mainstream Access Line 8-Bit MCU TSSOP-20

Περιγραφή του προϊόντος STM8S103F3P6TR

Το STM8S103F3P6TR είναι Mainstream Access Line 8-bit μικροελεγκτής με 8 Kbytes Flash, 16 MHz CPU, ενσωματωμένη EEPROM

Οι 8-bit μικροελεγκτές γραμμής πρόσβασης STM8S103F3P6TR προσφέρουν μνήμη προγράμματος Flash 8 Kbyte, καθώς και ενσωματωμένη EEPROM πραγματικών δεδομένων.

Το STM8S103F3P6TR παρέχει τα ακόλουθα οφέλη: απόδοση, ανθεκτικότητα και μειωμένο κόστος συστήματος.

Η απόδοση και η ανθεκτικότητα της συσκευής διασφαλίζονται από προηγμένο πυρήνα και περιφερειακά εξαρτήματα που κατασκευάζονται με τεχνολογία αιχμής, συχνότητα ρολογιού 16 MHz, ισχυρές I/O,ανεξάρτητοι φύλακες με ξεχωριστή πηγή ρολογιού, και ένα σύστημα ασφαλείας ρολογιού.

STM8S103F3P6TRΤο κόστος του συστήματος μειώνεται χάρη στην ενσωματωμένη EEPROM πραγματικών δεδομένων για κύκλους εγγραφής/κατάργησης έως 300 k και το υψηλό επίπεδο ολοκλήρωσης του συστήματος με εσωτερικούς ταλαντωτές ρολογιού,watchdog και επαναφορά του brown-out.

Προδιαγραφή του STM8S103F3P6TR

Χαρακτηριστικά του STM8S103F3P6TR

Κέντρο
• 16 MHz προηγμένος πυρήνας STM8 με αρχιτεκτονική Harvard και 3-σταδίων αγωγού
• Διευρυμένο σύνολο οδηγιών
Αναμνήσεις
• Μνήμη προγράμματος: 8 Kbyte Flash, διατήρηση δεδομένων 20 έτη σε 55 °C μετά από 10 kcycle
• Μνήμη δεδομένων: 640 byte EEPROM πραγματικών δεδομένων, αντοχή 300 kcycle
• Μνήμη RAM: 1 Kbyte
Διαχείριση ρολογιού, επαναφοράς και εφοδιασμού
• τάση λειτουργίας 2,95 έως 5,5 V
• Ευέλικτος έλεγχος ρολογιού, 4 κύριες πηγές ρολογιού
∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆
Εξωτερική είσοδος ρολογιού
∆ Εσωτερική, ρυθμιζόμενη από τον χρήστη 16 MHz RC
Εσωτερική χαμηλής ισχύος RC 128 kHz
• Σύστημα ασφαλείας ρολογιού με ρολόι
• Διαχείριση ενέργειας:
∆ιορθωτικές ρυθμίσεις
∆ Εναλλακτικές λειτουργίες
• Διαρκώς ενεργός, χαμηλή κατανάλωση ενέργειας
• Ελεγκτής διακοπών με 32 διακοπές
• Μέχρι 27 εξωτερικές διακοπές σε 6 διανέμονες
Χρονοδιακόπτες
• Προχωρημένος χρονόμετρος ελέγχου: 16 bit, 4 καναλιές CAPCOM, 3 συμπληρωματικές εξόδους, εισαγωγή νεκρού χρόνου και ευέλικτος συγχρονισμός
• 16bit γενικός χρονοδιακόπτης, με 3 κανάλια CAPCOM (IC, OC ή PWM)
• 8-bit βασικός χρονοδιακόπτης με 8-bit prescaler
• Αυτοκινητικό χρονόμετρο αφύπνισης
• Ανεξάρτητοι χρονοδιακόπτες
Διασύνδεσμοι επικοινωνίας
• UART με έξοδο ρολογιού για συγχρονισμένη λειτουργία, SmartCard, IrDA, LIN master mode
• Διασύνδεση SPI έως 8 Mbit/s
• Διασύνδεση I2C έως 400 kbit/s
Μετατροπέας αναλογικού σε ψηφιακό (ADC)
• 10bit, ±1 LSB ADC με έως και 5 πολλαπλές οδούς, λειτουργία σάρωσης και αναλογική παρακολούθηση
Εισαγωγές
• Μέχρι 28 I/O σε συσκευασία 32 πινών, συμπεριλαμβανομένων 21 υψηλών εξόδων νεροχύτης
• Υψηλής ανθεκτικότητας σχεδιασμός I/O, ανθεκτικός στην ένεση ρεύματος
