TLE8209-2E Integrated Circuit Chip 8.6A SPI Προγραμματιζόμενο H-Bridge IC PG-DSO-20

TLE8209-2E Integrated Circuit Chip 8.6A SPI Προγραμματιζόμενο H-Bridge IC PG-DSO-20

Περιγραφή του προϊόντος του TLE8209-2E

Το TLE8209-2E είναι μια προγραμματιζόμενη H-γέφυρα SPI, σχεδιασμένη για τον έλεγχο κινητήρων συνεχούς ρεύματος σε εφαρμογές αυτοκινήτων κρίσιμης ασφάλειας.Δύο επιλογές ρυθμού θανάτου και εκτεταμένη διάγνωση μέσω SPI.
Το TLE8209-2E παρακολουθεί την ψηφιακή τάση τροφοδοσίας VDD και κλείνει τα στάδια εξόδου σε περίπτωση υπερ- ή υποτάσεως VDD.παρέχοντας έτσι μια ασφαλή διαδρομή διακοπής σε περίπτωση δυσλειτουργίας του κυκλώματος ψηφιακού ελέγχουΓια να μειωθεί η διάχυση ισχύος σε ακραίες θερμικές συνθήκες, το κατώτατο όριο ρεύματος μειώνεται γραμμικά για θερμοκρασίες διασταύρωσης άνω των 165°C..Οι δύο μισές γέφυρες μπορούν επίσης να χρησιμοποιηθούν ανεξάρτητα για την οδήγηση δύο ξεχωριστών φορτίων, όπως σολενοειδή ή μονοκατευθυνόμενους κινητήρες συνεχούς ρεύματος.

Προδιαγραφή του TLE8209-2E

Χαρακτηριστικά του TLE8209-2E

Προγραμματιζόμενος περιορισμός ρεύματος από 1,5 έως 8,6 A typ.
Πλήρης διαδρομή RDSon 240 mΩ (συνήθως σε Tj=25°C)
Δραστηριακή τάση τροφοδοσίας μπαταρίας 4,5 V έως 28 V
Η τάση τροφοδοσίας λογικής λειτουργίας 4,4 έως 5,25 V
Μικρό ρεύμα αναμονής (8 μA typ.)
Λογικές εισροές συμβατές με το TTL/CMOS
Όλες οι πινές I/O αντέχουν σε υπερτάσεις έως 18 V
Ενεργοποίηση και απενεργοποίηση εισόδου
Προστασία από βραχυκύκλωμα και υπερθερμοκρασία
VS διακοπή λειτουργίας χαμηλής τάσης
Παρακολούθηση υπερφόρτωσης και υποφόρτωσης VDD
Ανίχνευση ανοικτού φορτίου σε κατάσταση απενεργοποίησης
Μείωση ρεύματος που εξαρτάται από τη θερμοκρασία
Εκτεταμένες δυνατότητες διάγνωσης μέσω διεπαφής SPI
Σημείωση κατάστασης για τη βασική διάγνωση χωρίς SPI
Διαμορφώνεται ως γέφυρα H ή δύο ανεξάρτητες μισές γέφυρες
Ελέγχος σταδίων ισχύος με παράλληλες εισόδους ή μέσω SPI
Συνήθεια διακόπτη εξόδου έως 11 kHz
Δοκιμαστικός ρυθμός μειωμένης ταχύτητας μέσω SPI
Εξαιρετική απόδοση EMC

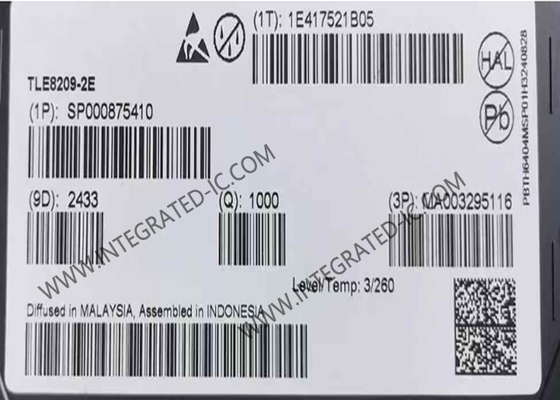

Φωτογραφία πακέτου του TLE8209-2E (PG-DSO-20-71)
