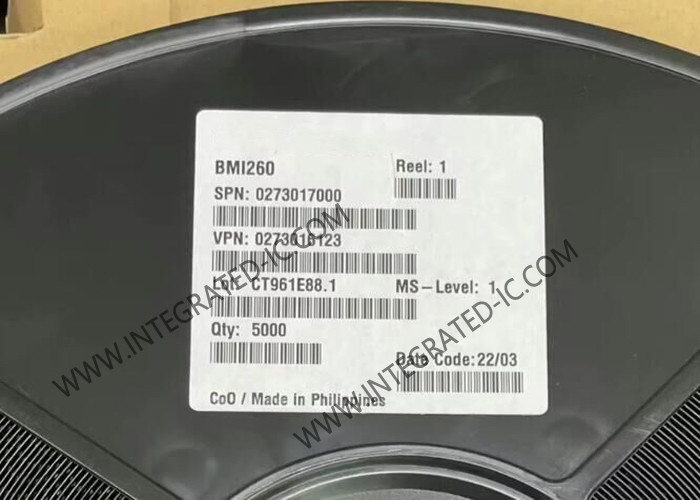

Μονάδα μέτρησης αδράνειας εξαιρετικά χαμηλής ισχύος για αισθητήρα IC BMI260 LGA-14 Package
Περιγραφές προϊόντων του BMI260
Το BMI260 εξαιρετικά χαμηλής ισχύος αποτελείται από IMU που αποτελείται από τριάξιο γυροσκόπιο 16 bit και τριάξιο επιταχυνόμετρο 16 bit που συνδυάζει ακριβή επιτάχυνση,μέτρηση γωνιακής ταχύτητας και έξυπνα χαρακτηριστικά διακοπής που ενεργοποιούνται από κίνηση στο τσιπΑυτή η επόμενη γενιά IMU παρέχει γρήγορη, ακριβή αδρανειακή ανίχνευση σε smartphones και εφαρμογές HMI.ανίχνευση κίνησης και είναι πλήρως συμβατή με το BMI160Το πρώτο αυτοκαθαριστικό γυροσκόπιο της βιομηχανίας του με λειτουργία CRT ακινητοποίησης αντισταθμίζει τις τυπικές παραβάσεις συγκόλλησης MEMS, εξασφαλίζοντας σφάλματα ευαισθησίας μετά τη συγκόλληση έως και ± 0,4%.
Προδιαγραφές του BMI260
|
Ψηφιακή ανάλυση
|
Επιταχυνόμετρος (Α): 16 bit ή 0,06 mg/LSB
Γυροσκόπιο (G): 16-bit ή 0,004 dps/LSB
|
|
Προγραμματισμένη περιοχή μέτρησης και ευαισθησία
|
(Α): ±2 g: 16384 LSB/g
να
(Α): ±16 g: 2048 LSB/g
(G): ±125 dps: 262.1 LSB/dps
να
(G): ±2000 dps: 16,4 LSB/dps
|
|
Μηδενική γ/μηδενική μετατόπιση
|
(Α): ±20 mg
(G): ±0,5 dps
|
|
Λάθος ευαισθησίας
|
(Α): ± 0,4%
(G): ± 0,4% (με CRT)
|
|
Πεδίο θερμοκρασίας
|
-40... +85 °C
|
|
Συμπεριφορά θερμοκρασίας
(TCO, TCS)
|
(Α): ±0,25 mg/K, ±0,004 %/K
(G): ±0,02 dps/K, ±0,02 %/K
|
|
Πληθυσμός θορύβου
|
(Α): 160 μg/√Hz
(G): 0,008 dps/√Hz
|
|
Εκτόπιση έναντι πίεσης PCB
|
(Α): ±0,01 mg/με
(G): ± 1,5 mdps/με
|
|
Φίλτρο BW (προγραμματισμένο)
|
(Α): 5 Hz... 684 Hz
(G): 11 Hz... 751 Hz
|
|
Ταχύτητα εκπομπής δεδομένων (ODR)
|
(Α): 12,5 Hz... 1,6 kHz
(G): 25 Hz... 6,4 kHz
|
|
Ψηφιακές εισροές/εξόδους
|
2x SPI, 2x I2C, AUX I/F, OIS I/F
2x ψηφιακές διακοπές
|
|
Πρόσθετη τάση
|
1.7... 3.6 VDD
1.2... 3.6 VDDIO
|
|
Τρέχουσα κατανάλωση
|
685 μA σε πλήρη ODR (χωρίς aliasing)
|
|
Μέγεθος συσκευασίας
|
2.5 x 3,0 x 0,8 mm3
14 καρφίτσες LGA
|
Εφαρμογές του BMI260
