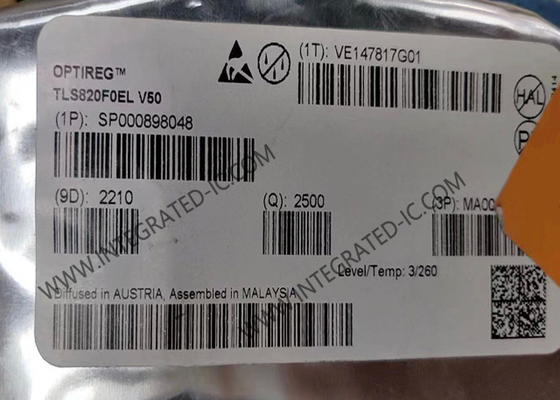

TLS820F0EL Τσιπ ολοκληρωμένου κυκλώματος υψηλής απόδοσης χαμηλής απόρριψης γραμμικός ρυθμιστής τάσης για παροχή 5V

TLS820F0EL Τσιπ ολοκληρωμένου κυκλώματος υψηλής απόδοσης χαμηλής απόρριψης γραμμικός ρυθμιστής τάσης για παροχή 5V

Περιγραφή του προϊόντος του TLS820F0EL
Το TLS820F0EL είναι ένας υψηλής απόδοσης ρυθμιστής γραμμικής τάσης πολύ χαμηλής πτώσης για παροχή 5 V σε ένα πακέτο PG-SSOP-14.

Με εύρος τάσης εισόδου από 3 V έως 40 V και πολύ χαμηλή στάσιμη τάση μόνο 40 μA,Αυτοί οι ρυθμιστές είναι απόλυτα κατάλληλοι για αυτοκίνητα ή οποιαδήποτε άλλα συστήματα τροφοδοσίας που συνδέονται με τη μπαταρία μόνιμαΤο TLS820F0 V50 παρέχει ακρίβεια τάσης εξόδου 2% και μέγιστο ρεύμα εξόδου έως 200 mA.

Η νέα έννοια βρόχου συνδυάζει ταχεία ρύθμιση και πολύ καλή σταθερότητα, ενώ απαιτεί μόνο έναν μικρό κεραμικό πυκνωτή 1 μF στην έξοδο.Σε ρεύματα κάτω των 100 mA η συσκευή θα έχει πολύ χαμηλή τυπική τάση εγκατάλειψης μόνο 70 mVΤο εύρος λειτουργίας ξεκινά ήδη από τάσεις εισόδου μόλις 3 V (επέκταση εύρους λειτουργίας).Αυτό καθιστά το TLS820F0 V50 επίσης κατάλληλο για την τροφοδοσία αυτοκινητοβιομηχανικών συστημάτων που πρέπει να λειτουργούν κατά τη διάρκεια της συνθήκης κίνησης.

Η τάση εξόδου εποπτεύεται από το χαρακτηριστικό Επαναφορά, συμπεριλαμβανομένης της Επαναφοράς Υπαρχίας, της καθυστερημένης Επαναφοράς στην ενεργοποίηση και ενός ρυθμιζόμενου κατώτερου ορίου επαναφοράς.ένα κυκλώμα Watchdog με ευέλικτες χρονικές ρυθμίσεις είναι ενσωματωμένο για την παρακολούθηση της λειτουργίας του μικροελεγκτήΟ περιορισμός του ρεύματος εξόδου και η διακοπή της λειτουργίας λόγω υπερθερματισμού εφαρμόζονται για την προστασία της συσκευής από άμεση βλάβη.

Προδιαγραφές του TLS820F0EL

Χαρακτηριστικά του TLS820F0EL
Ευρύ εύρος τάσης εισόδου από 3,0 V έως 40 V
Σταθερή τάση εξόδου 5 V
Δυνατότητα ρεύματος εξόδου έως 200 mA
Διάταξη ισχύος
Υπερχαμηλή κατανάλωση ρεύματος τύπου 40 μA
Πολύ χαμηλή τάση αποσύνδεσης τύπου 70 mV @ 100 mA
Σταθερό με κεραμικό συμπιεστή εξόδου 1 μF
Αναβαθμισμένη επαναφορά κατά την ενεργοποίηση με 2 προγραμματιζόμενους χρόνους καθυστέρησης 8, 5 ms/ 16, 5 ms
Ρυθμιστό κατώτατο όριο επαναφοράς έως 2,50 V
Φύλαγος με ευέλικτους χρόνους και ανάλογα με το ρεύμα απενεργοποίηση:
16 ms / 32 ms / 48 ms / 96 ms, Ενεργοποιείται σε IQ > 5,5 mA)
Ενεργοποίηση, επαναφορά χαμηλής τάσης, απενεργοποίηση υπερθέρμανσης
Περιορισμός ρεύματος εξόδου
Ευρύ εύρος θερμοκρασίας
Πράσινο προϊόν (συμμόρφωση με το RoHS)
Αξιολόγηση AEC
PG-SSOP-14

Εφαρμογές του TLS820F0EL
Γενικά ECU για την αυτοκινητοβιομηχανία
Μικρές ECU όπου δεν χρησιμοποιούνται SBC ή DCDC
Δευτερεύουσα παροχή σε ECU (π.χ. για CAN)
Πίνακας ελέγχου, συστάδα, κλιματισμός, αντλία καυσίμου, ADAS
Σύστημα διαχείρισης μπαταριών 48 V για οχήματα (BMS)
Σύστημα διαχείρισης μπαταριών αυτοκινήτων (BMS)
Σύστημα διαχείρισης μπαταριών υψηλής τάσης για οχήματα (BMS)
Μονάδα πρωτογενούς διανομής ενέργειας για οχήματα
