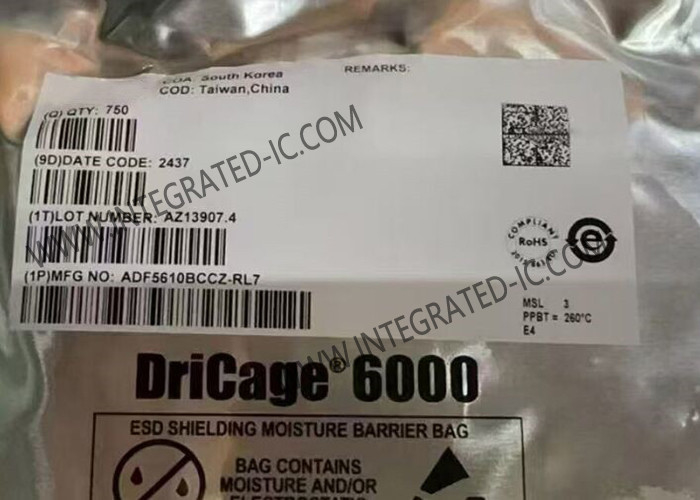

ADF5610BCCZ Μοντέλος ασύρματης επικοινωνίας 57MHz ευρυζωνικός συνθεσάιζερ RF LGA48

ADF5610BCCZ Ασύρματη επικοινωνία 57MHz ευρυζωνικός συνθεσάιζερ RF LGA48

Περιγραφή του προϊόντος ADF5610BCCZ

Το ADF5610BCCZ είναι μικροκυκλικό συνθεσάιζερ ευρυζωνικής ζώνης με ενσωματωμένο VCO.Επιτρέπει την υλοποίηση συνθέσεων συχνοτήτων με αλληλεπίδραση φάσης με κλειδώματα (PLL) με κλάσμα N ή ακέραιο N όταν χρησιμοποιούνται με εξωτερικό φίλτρο βρόχου και εξωτερική πηγή αναφοράςΟ σχεδιασμός του ελεγχόμενου ταχύτητας μικροκυμάτων ευρείας ζώνης (VCO) επιτρέπει τη λειτουργία συχνότητας από 7300 MHz έως 14600 MHz σε μία μόνο έξοδο ραδιοσυχνοτήτων (RF).Μια σειρά διαίρεσης συχνοτήτων με διαφορική έξοδο συχνότητας επιτρέπει τη λειτουργία από 57 MHz έως 14600 MHz.

Προδιαγραφή του ADF5610BCCZ

Χαρακτηριστικά του ADF5610BCCZ

Περιοχή συχνότητας εξόδου ραδιοσυχνοτήτων: 57 MHz έως 14,600 MHz
ΡΑΜΠΟΥΤ: 7300 MHz έως 14,600 MHz
PDIV/NDIV: 57 MHz έως 14,600 MHz
Τρόποι συνθέτη με κλάσμα N και συνθέτη με ακέραιο N
Μοντέλο κλάσματος 24 bit
Στον ακριβή τρόπο συχνότητας για σφάλμα συχνότητας 0 Hz
Τυπική ψεύτικη PFD: <−105 dBc
Ενσωματωμένο τριβό rms: < 40 fs
Τροποποιημένο επίπεδο θορύβου φάσης εσωτερικής ζώνης FOM
Μεγάλο ρεύμα: −232 dBc/Hz (ακετός αριθμός) και −229 dBc/Hz (αποσπαστικός)
Κανονική λειτουργία: -229 dBc/Hz (ακετός αριθμός) και -226 dBc/Hz (αποσπαστικός αριθμός)
Διατηρεί κλειδαριά συχνότητας πάνω από -40°C έως +85°C (κλειδώματα και αποχωρήσεις)
Ασφάλεια των επιβατών
−115 dBc/Hz τυπικά σε 100 kHz (7,3 GHz)
−114 dBc/Hz τυπικά σε 100 kHz (10 GHz)
-109 dBc/Hz τυπικά σε 100 kHz (14,6 GHz)
Δύναμη RFOUT: 5 dBm
Προγραμματιζόμενη διαίρεση με 1, 2, 4, 8, 16, 32, 64 ή 128 εξόδους
Προγραμματισμένο επίπεδο ισχύος εξόδου
Τυπική διάχυση ισχύος: 815 mW
Προγραμματισμένο χαμηλό ρεύμα και διάχυση ισχύος: < 700 mW
Γρήγορη ταχύτητα κλιμάκωσης (ενεργοποιημένη η αυτόματη βαθμονόμηση): < 40 μs
48 τερματικά, 7 mm × 7 mm LGA συσκευασία: 49 mm2

Εφαρμογές του ADF5610BCCZ
Στρατιωτική και άμυνα
Εξοπλισμός δοκιμής
Γενιά ρολογιών
Ασύρματη υποδομή
Δορυφορικό και πολύ μικρού διαφάνειου τερματικό (VSAT)
Ραδιόφωνο μικροκυμάτων
