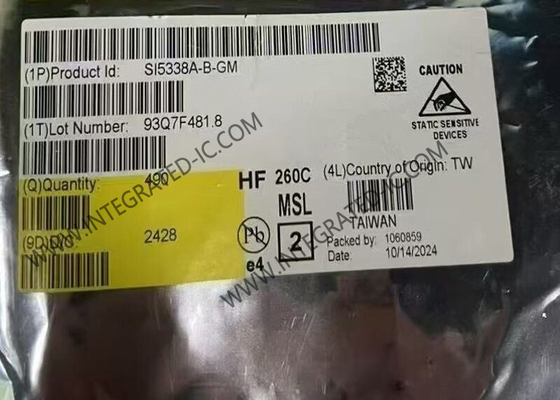

SI5338A-B-GM Integrated Circuit Chip 710MHz Low Jitter Clock Generator IC QFN24

SI5338A-B-GM Integrated Circuit Chip 710MHz Low Jitter Clock Generator IC QFN24

Περιγραφή του προϊόντος SI5338A-B-GM

Το SI5338A-B-GM είναι μια γεννήτρια ρολογιού υψηλών επιδόσεων, χαμηλής ταραχής, ικανή να συνθέσει οποιαδήποτε συχνότητα σε κάθε έναν από τους τέσσερις οδηγούς εξόδου της συσκευής.
Το SI5338A-B-GM επιτρέπει την παραγωγή τεσσάρων ανεξάρτητων ρολογιών με ακρίβεια 0 ppm. Κάθε ρολόι εξόδου είναι ανεξάρτητα ρυθμιζόμενο για να υποστηρίζει διάφορες μορφές σήματος και τάσεις τροφοδοσίας.
Η SI5338A-B-GM παρέχει σύνθεση χαμηλής συχνότητας jitter σε ένα εξοικονόμηση χώρου 4 x 4 mm QFN πακέτο.8, 2.5, ή 3.3 V πυρήνα τροφοδοσίας.

Προδιαγραφή του SI5338A-B-GM

Χαρακτηριστικά του SI5338A-B-GM

Η τεχνολογία MultiSynthTM χαμηλής ισχύος επιτρέπει την ανεξάρτητη σύνθεση οποιασδήποτε συχνότητας σε τέσσερις διαφορικούς οδηγούς εξόδου
Συμμόρφωση με το PCIe Gen 1/2/3/4 Common Clock και Gen 3 SRNS
Μετατροπές υψηλής διαμόρφωσης με μέχρι τέσσερις διαφορικές εξόδους, οκτώ εξόδους με ένα τέλος ρολογιού ή συνδυασμό και των δύο
Χαμηλή δόνηση φάσης 0,7 ps τύπου RMS
Η σύνθεση υψηλής ακρίβειας επιτρέπει πραγματική ακρίβεια συχνότητας μηδενικών ppm σε όλες τις εξόδους
Ευέλικτη αναφορά εισόδου:
Εξωτερικός κρύσταλλος: 8 έως 30 MHz
Εισαγωγή CMOS: 5 έως 200 MHz
Εισαγωγή SSTL/HSTL: 5 έως 350 MHz
Διαφορετική είσοδος: 5 έως 710 MHz
Ανεξάρτητα ρυθμιζόμενες εξόδους υποστηρίζουν οποιαδήποτε συχνότητα ή μορφή:
LVPECL/LVDS: 0,16 έως 710 MHz
HCSL: 0,16 έως 250 MHz
CMOS: 0,16 έως 200 MHz
SSTL/HSTL: 0,16 έως 350 MHz
Ανεξάρτητη τάση εξόδου ανά οδηγό: 1.5, 1.8, 2.5, ή 3,3 V
Ενιαίο πυρήνα τροφοδοσίας με εξαιρετική PSRR: 1.8, 2.5, 3,3 V
Η ανεξάρτητη λειτουργία αύξησης/απομείωσης συχνότητας επιτρέπει τις ρυθμίσεις συχνότητας χωρίς προβλήματα σε βήματα 1 ppm
Ανεξάρτητη ρύθμιση φάσης σε κάθε έναν από τους οδηγούς εξόδου με ακρίβεια < 20 βήματα PS
Υψηλής διαμόρφωσης εύρος φάσματος (SSC) σε οποιαδήποτε έξοδο:
Οποιαδήποτε συχνότητα από 5 έως 350 MHz
Οποιοδήποτε διαχωρισμό από 0,5% έως 5,0%
Οποιοσδήποτε ρυθμός διαμόρφωσης από 33 έως 63 kHz
Η εξωτερική λειτουργία ανατροφοδότησης επιτρέπει τη λειτουργία μηδενικής καθυστέρησης
Απώλεια κλειδαριού και απώλεια συναγερμού σήματος
Διασύνδεση συμβατή με I2C/SMBus
Εύκολο στη χρήση λογισμικό προγραμματισμού
Μικρό μέγεθος: 4 x 4 mm, 24-QFN
Μικρή ισχύς: 45 mA
Ευρύ εύρος θερμοκρασιών: ¥40 έως +85 °C

Εφαρμογές του SI5338A-B-GM
Διακόπτης Ethernet/ρουτής
PCIe Gen1/2/3/4
Χρονοδιάγραμμα μετάδοσης βίντεο/ήχου
Η ρολόιση επεξεργαστή και FPGA
Μετατροπή ρολογιού οποιασδήποτε συχνότητας
MSAN/DSLAM/PON
Διάδρομο ινών, SAN
Πίνακες τηλεπικοινωνιών
1 GbE και 10 GbE
