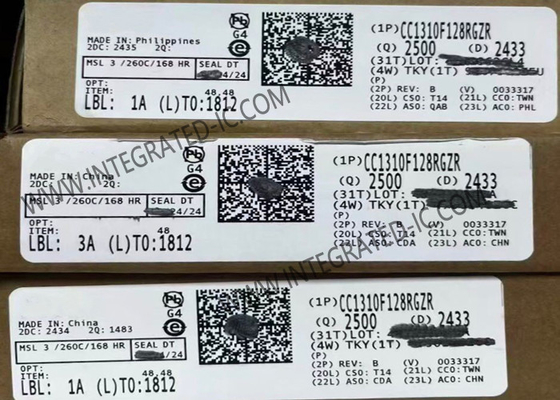

CC1310F128RGZR Μικροελεγκτής MCU SimpleLinkTM 32-bit Arm Cortex-M3 Sub-1 GHz ασύρματος MCU

CC1310F128RGZR Μικροελεγκτής MCU SimpleLinkTM 32-bit Arm Cortex-M3 Sub-1 GHz ασύρματος MCU

Περιγραφή του έργου CC1310F128RGZR
Η συσκευή CC1310F128RGZR είναι μια οικονομικά αποδοτική, εξαιρετικά χαμηλής ισχύος, συσκευή RF Sub-1 GHz από την Texas InstrumentsTM που αποτελεί μέρος της πλατφόρμας μικροελεγκτή SimpleLinkTM (MCU).,Bluetooth® χαμηλής ενέργειας, Sub-1 GHz, Ethernet, Zigbee®, Thread, και MCU host.εύκολο στη χρήση περιβάλλον ανάπτυξης με ένα ενιαίο βασικό εξοπλισμό ανάπτυξης λογισμικού (SDK) και ένα πλούσιο σύνολο εργαλείωνΗ ενσωμάτωση της πλατφόρμας SimpleLink για μία φορά επιτρέπει στους χρήστες να προσθέσουν οποιοδήποτε συνδυασμό συσκευών από το χαρτοφυλάκιο στο σχεδιασμό τους,επιτρέποντας την επαναχρησιμοποίηση 100% του κώδικα όταν αλλάζουν οι απαιτήσεις σχεδιασμού.

Προδιαγραφές του CC1310F128RGZR

Χαρακτηριστικά του CC1310F128RGZR
Μικροελεγκτής
Δυνατός επεξεργαστής Arm® Cortex®-M3
Σημείο EEMBC CoreMark®: 142
EEMBC ULPBenchTM Σκορ: 158
Ταχύτητα ρολογιού έως 48-MHz
32KB, 64KB, και 128KB In-System Προγραμματιζόμενο Flash
8KB SRAM για Cache
(ή ως μνήμη RAM γενικής χρήσης)
20KB SRAM με εξαιρετικά χαμηλή διαρροή
Δυο-πιν cJTAG και JTAG Αποδιορθώσεις
Υποστηρίζει την ενημέρωση over-the-air (OTA)
Ελεγκτής αισθητήρα εξαιρετικά χαμηλής ισχύος
Μπορεί να λειτουργεί αυτόνομα από το υπόλοιπο σύστημα
Αρχιτεκτονική 16-bit
2KB SRAM με εξαιρετικά χαμηλή διαρροή για κώδικα και δεδομένα
Αποτελεσματική αρχιτεκτονική μεγέθους κώδικα, τοποθέτηση τμημάτων
Το TI-RTOS, οι οδηγοί και το Bootloader σε ROM
Πακέτο συμμόρφωσης RoHS
7 mm × 7 mm RGZ VQFN48 (30 GPIO)
5 mm × 5 mm RHB VQFN32 (15 GPIO)
4 mm × 4 mm RSM VQFN32 (10 GPIO)
Περιφερειακά
Όλες οι ψηφιακές περιφερειακές καρφίτσες μπορούν να κατευθυνθούν σε οποιοδήποτε GPIO
Τέσσερις γενικής χρήσης μονάδες χρονοδιακόπτη
(Οκτώ χρονοδιακόπτες 16-bit ή τέσσερις 32-bit, PWM ο καθένας)
12-bit ADC, 200 ksamples/s, 8 κανάλια αναλογικό MUX
Συνεχής χρονικός συγκριτής
Συγκρίτης με πολύ χαμηλή ισχύ
Προγραμματισμένη πηγή ρεύματος
ΔΕΔΑ
2 × SSI (SPI, MICROWIRE, TI)
I2C, I2S
Ρυθμικό ρολόι (RTC)
Μονάδα ασφαλείας AES-128
Πραγματική γεννήτρια τυχαίων αριθμών (TRNG)
Υποστήριξη οκτώ κουμπιών ανίχνευσης χωρητικότητας
Ενσωματωμένος αισθητήρας θερμοκρασίας
Εξωτερικό σύστημα
Εσωτερικός μετατροπέας συνεχούς ρεύματος (DC/DC) στο τσιπ
Συγχρονισμός με τον διευρυτήρα εμβέλειας SimpleLinkTM CC1190
Μικρή ισχύς
Ευρύ φάσμα τάσης τροφοδοσίας: 1,8 έως 3,8 V
RX: 5,4 mA
TX σε +10 dBm: 13,4 mA
Ενεργός συντελεστής MCU 48 MHz Δρομολογητικό σήμα: 2,5 mA (51 μA/MHz)
Ενεργοποιημένη λειτουργία MCU: 48,5 CoreMark/mA
Ελεγκτής αισθητήρα ενεργού τρόπου σε 24 MHz:
00,4 mA + 8,2 μA/MHz
Ελεγκτής αισθητήρα, μία αφύπνιση κάθε δευτερόλεπτο που εκτελεί ένα 12-bit ADC δειγματοληψία: 0,95 μA
Σε κατάσταση αναμονής: 0,7 μA (RTC Running and RAM and CPU Retention)
Κλείσιμο: 185 nA (Αγρυπνία για εξωτερικά γεγονότα)
Τμήμα RF
Εξαιρετική ευαισθησία του δέκτη: 124 dBm σε λειτουργία μεγάλης εμβέλειας, 110 dBm σε 50 kbps
Εξαιρετική επιλεκτικότητα (± 100 kHz): 56 dB
Εξαιρετική απόδοση αποκλεισμού (± 10 MHz):
90 dB
Προγραμματισμένη ισχύς εξόδου έως +15 dBm
Ενιαία ή διαφορική RF διεπαφή
Κατάλληλο για συστήματα που στοχεύουν τη συμμόρφωση με τους παγκόσμιους κανονισμούς ραδιοσυχνοτήτων
ΕΤΣΙ EN 300 220, EN 303 204 (Ευρώπη)
Εφαρμογή των διατάξεων του παρόντος κανονισμού.
ARIB STD-T108 (Ιαπωνία)
Ασύρματη M-Bus (EN 13757-4) και IEEE® 802.15.4g PHY
Εργαλεία και περιβάλλον ανάπτυξης
Συσκευές ανάπτυξης με πλήρες εξοπλισμό και χαμηλού κόστους
Πολλαπλά σχέδια αναφοράς για διαφορετικές διαμορφώσεις ραδιοσυχνοτήτων
Λογισμικό υπολογιστή Sniffer πακέτων
Στούντιο ελέγχου αισθητήρων
SmartRFTM Studio
Προγραμματιστής Flash SmartRF 2
IAR Embedded Workbench® για βραχίονα
Κωδικός Composer StudioTM (CCS) IDE
CCS UniFlash

Εφαρμογές του CC1310F128RGZR
Συστήματα ISM και SRD 315, 433, 470, 500, 779, 868, 915 και 920 MHz
Ασύρματα συστήματα χαμηλής ισχύος με διαστήματα καναλιών από 50 kHz έως 5 MHz
Οικιακή και κτιριακή αυτοματοποίηση
Ασύρματα συστήματα συναγερμού και ασφαλείας
Βιομηχανική παρακολούθηση και έλεγχος
Έξυπνο δίκτυο και αυτόματη ανάγνωση μετρητών
Ασύρματες εφαρμογές υγειονομικής περίθαλψης
Ασύρματα δίκτυα αισθητήρων
Ενεργό RFID
IEEE 802.15.4g, έξυπνα αντικείμενα με δυνατότητα IP (6LoWPAN), ασύρματα M-Bus, συστήματα KNX, Wi-SUNTM και ιδιόκτητα συστήματα
Εφαρμογές συλλογής ενέργειας
Ηλεκτρονική ετικέτα ράφι (ESL)
Εφαρμογές αισθητήρων μεγάλου βεληνεκούς
Κατανομείς κόστους θερμότητας
