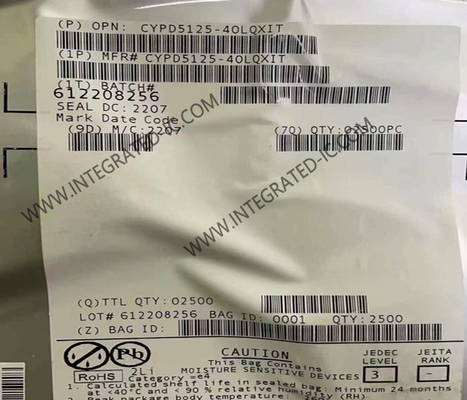

CYPD5125-40LQXIT Τεχνητό κυκλώμα ολοκληρωμένου κυκλώματος chip High Speed USB Type-C Port Controller

CYPD5125-40LQXIT Τεχνητό κυκλώμα ολοκληρωμένου κυκλώματος chip High Speed USB Type-C Port Controller

Περιγραφή του προϊόντος CYPD5125-40LQXIT
Το CYPD5125-40LQXIT EZ-PDTM CCG5 είναι ένας διπλός ελεγκτής USB τύπου C που συμμορφώνεται με τα τελευταία πρότυπα USB τύπου C και PD.Το CYPD5125-40LQXIT EZ-PD CCG5 παρέχει μια πλήρη διπλή λύση ελέγχου θύρας USB τύπου C και USB-Power Delivery για υπολογιστέςΜπορεί επίσης να χρησιμοποιηθεί σε διπλές εφαρμογές και εφαρμογές λιμένων που απευθύνονται προς τα κάτω.

Προδιαγραφή του CYPD5125-40LQXIT

Χαρακτηριστικά του CYPD5125-40LQXIT
Υποστήριξη τύπου C και USB-PD
Ενσωματωμένη υποστήριξη USB Power Delivery (USB-PD) 3.0
Δύο ενσωματωμένες θύρες USB-PD τύπου C
Ενσωματωμένες πηγές UFP (RD) και πηγές ρεύματος για DFP (RP) και στις δύο θύρες τύπου C
Ενσωματωμένος τερματισμός νεκρής μπαταρίας για εφαρμογές DRP (πηγή ισχύος/απορροφητήρα)
Ενσωματωμένα VCONN FET για την τροφοδότηση καλωδίων EMCA
Ενσωματωμένη ταχεία εναλλαγή ρόλων και εκτεταμένη ανταλλαγή μηνυμάτων δεδομένων
Εναλλακτικές συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών και συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών
Ενσωματωμένο 2x USB Analog Mux
Ενσωματωμένο 2x SBU Analog Mux
Ενσωματωμένο 2x φορτιστή USB ανιχνεύουν τα μπλοκάκια BC v1.2, Apple Charging (μόνο πηγή)
Ενσωματωμένη προστασία κατά της υπερτάσης (OVP) και προστασία κατά της υπερτάσης (OCP) στο VBUS
Ενσωματωμένη προστασία OCP στο VCONN
Ενσωματωμένη προστασία υψηλής τάσης σε πινάκια CC και SBU για την προστασία από τυχαία σύντομη σύνδεση με το πινάκι VBUS στον συνδετήρα τύπου C
Ενσωματωμένος ενισχυτής αισθητήρα ρεύματος που υποστηρίζει την ανίχνευση ρεύματος υψηλής πλευράς
Ενσωματωμένοι οδηγοί πύλης για εξωτερικό έλεγχο PFET VBUS σε θύρες τύπου C
Υποστηρίζει υψηλής τάσης ανθεκτικές GPIO που ελέγχονται από PFET
Υποσύστημα MCU 32-bit
48-MHz Arm Cortex-M0 CPU
128-KB Flash
12 KB SRAM
Ενσωματωμένα ψηφιακά μπλοκ
Μέχρι δύο ενσωματωμένοι χρονοδιακόπτες και μετρητές για την κάλυψη των χρόνων απόκρισης που απαιτούνται από το πρωτόκολλο USB-PD
Τέσσερα τεμάχια σειριακής επικοινωνίας σε χρόνο εκτέλεσης (SCB) με επανασυστατούμενη λειτουργία I2C, SPI ή UART
Ρολόγια και ταλαντωτές
Ενσωματωμένος ταλαντωτής που εξαλείφει την ανάγκη για εξωτερικό ρολόι
Λειτουργία χαμηλής ισχύος
2.75 V έως 21,5 V λειτουργία
Η ESD επιπέδου συστήματος για τις ακίδες CC, D± και SBU
± 8 kV εκκένωση επαφής και ± 15 kV εκκένωση διαχωρισμού αέρα με βάση το επίπεδο 4C της IEC61000-4-2
Εισαγωγές/εξαγωγές που μπορούν να ανταλλάσσονται θερμά
Οι πόρτες 1 I2C και CC1, CC2 μπορούν να εναλλάσσονται θερμά

Εφαρμογές του CYPD5125-40LQXIT
Ηλεκτρονικοί υπολογιστές, σημειωματάρια και δοκίμια
Διοικητές και συσκευές Thunderbolt
