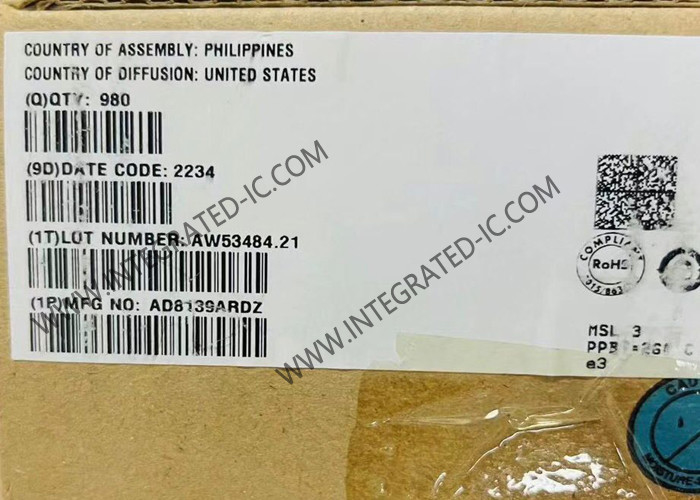

AD8139ARDZ Ολοκληρωμένο Κύκλωμα Chip Χαμηλού Θορύβου Rail-to-Rail Διαφορικός Οδηγός ADC

AD8139ARDZ Ολοκληρωμένο Κύκλωμα Chip Χαμηλού Θορύβου Rail-to-Rail Διαφορικός Οδηγός ADC

Περιγραφή Προϊόντος του AD8139ARDZ

Το AD8139ARDZ είναι ένας διαφορικός ενισχυτής εξαιρετικά χαμηλού θορύβου, υψηλής απόδοσης με έξοδο rail-to-rail. Με τον χαμηλό του θόρυβο, το υψηλό SFDR και το ευρύ εύρος ζώνης, είναι ιδανική επιλογή για την οδήγηση μετατροπέων αναλογικού σε ψηφιακό (ADC) με αναλύσεις έως 18 bit. Το AD8139ARDZ είναι εύκολο στην εφαρμογή και η εσωτερική του αρχιτεκτονική ανάδρασης κοινής λειτουργίας επιτρέπει την έλεγχο της τάσης κοινής λειτουργίας εξόδου του από την τάση που εφαρμόζεται σε ένα ακροδέκτη. Ο εσωτερικός βρόχος ανάδρασης παρέχει επίσης εξαιρετική ισορροπία εξόδου καθώς και καταστολή των αρμονικών παραμορφώσεων ζυγού τάξης. Οι πλήρως διαφορικές και οι διαμορφώσεις κέρδους single-ended-to-differential υλοποιούνται εύκολα από το AD8139ARDZ. Απλά εξωτερικά δίκτυα ανάδρασης που αποτελούνται από τέσσερις αντιστάσεις καθορίζουν το κέρδος κλειστού βρόχου του ενισχυτή.

Προδιαγραφές του AD8139ARDZ

Χαρακτηριστικά του AD8139ARDZ
Πλήρως διαφορικό
Χαμηλού θορύβου
2.25 nV/√Hz
2.1 pA/√Hz
Χαμηλή αρμονική παραμόρφωση
98 dBc SFDR στα 1 MHz
85 dBc SFDR στα 5 MHz
72 dBc SFDR στα 20 MHz
Υψηλή ταχύτητα
410 MHz, 3 dB BW (G = 1)
800 V/µs ρυθμός μεταβολής
45 ns χρόνος καθίζησης στο 0.01%
69 dB ισορροπία εξόδου στα 1 MHz
80 dB dc CMRR
Χαμηλή μετατόπιση: ±0.5 mV μέγιστο
Χαμηλό ρεύμα μετατόπισης εισόδου: 0.5 µA μέγιστο
Διαφορική είσοδος και έξοδος
Διαφορική-σε-διαφορική ή single-ended-σε-διαφορική λειτουργία
Rail-to-rail έξοδος
Ρυθμιζόμενη τάση κοινής λειτουργίας εξόδου
Ευρύ εύρος τάσης τροφοδοσίας: 5 V έως 12 V
Διατίθεται σε μικρό πακέτο SOIC και 8-αγωγών LFCSP

Εφαρμογές του AD8139ARDZ
Οδηγοί ADC έως 18 bit
Μετατροπείς single-ended-to-differential
Διαφορικά φίλτρα
Μετατοπιστές επιπέδου
Διαφορικοί οδηγοί PCB
Διαφορικοί οδηγοί καλωδίων
