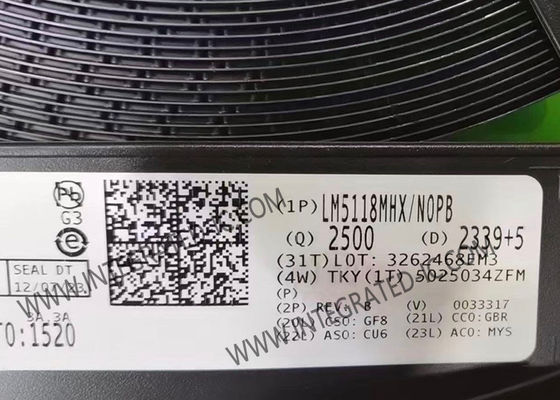

LM5118MHX Συνολικό κύκλωμα Chip Wide Voltage Range Buck-Boost Controller

LM5118MHX Ολοκληρωμένο Κύκλωμα Chip Ελεγκτής Buck-Boost Ευρέος Εύρους Τάσης

Περιγραφή Προϊόντος του LM5118MHX
Ο ελεγκτής ρυθμιστή μεταγωγής Buck-Boost ευρέος εύρους τάσης LM5118MHX διαθέτει όλες τις λειτουργίες που είναι απαραίτητες για την υλοποίηση ενός υψηλής απόδοσης, οικονομικά αποδοτικού ρυθμιστή Buck-Boost χρησιμοποιώντας ένα ελάχιστο αριθμό εξωτερικών εξαρτημάτων. Η τοπολογία Buck-Boost διατηρεί τη ρύθμιση της τάσης εξόδου όταν η τάση εισόδου είναι είτε μικρότερη είτε μεγαλύτερη από την τάση εξόδου, καθιστώντας την ιδιαίτερα κατάλληλη για εφαρμογές αυτοκινήτων. Το LM5118MHX λειτουργεί ως ρυθμιστής buck ενώ η τάση εισόδου είναι αρκετά μεγαλύτερη από την ρυθμισμένη τάση εξόδου και μεταβαίνει σταδιακά στη λειτουργία buck-boost καθώς η τάση εισόδου πλησιάζει την έξοδο. Αυτή η προσέγγιση διπλής λειτουργίας διατηρεί τη ρύθμιση σε ένα ευρύ φάσμα τάσεων εισόδου με βέλτιστη απόδοση μετατροπής στη λειτουργία buck και μια έξοδο χωρίς προβλήματα κατά τη διάρκεια των μεταβάσεων λειτουργίας. Αυτός ο εύχρηστος ελεγκτής περιλαμβάνει οδηγούς για το MOSFET buck υψηλής πλευράς και το MOSFET boost χαμηλής πλευράς. Η μέθοδος ελέγχου των ρυθμιστών βασίζεται στον έλεγχο ρεύματος χρησιμοποιώντας μια προσομοιωμένη ράμπα ρεύματος. Ο προσομοιωμένος έλεγχος ρεύματος μειώνει την ευαισθησία θορύβου του κυκλώματος διαμόρφωσης πλάτους παλμού, επιτρέποντας τον αξιόπιστο έλεγχο των πολύ μικρών κύκλων λειτουργίας που είναι απαραίτητοι σε εφαρμογές υψηλής τάσης εισόδου. Πρόσθετα χαρακτηριστικά προστασίας περιλαμβάνουν όριο ρεύματος, θερμική διακοπή και μια είσοδο ενεργοποίησης. Η συσκευή διατίθεται σε ένα πακέτο HTSSOP 20 ακίδων, ενισχυμένο με ισχύ, με ένα εκτεθειμένο μαξιλαράκι προσάρτησης μήτρας για την υποβοήθηση της θερμικής απαγωγής.

Προδιαγραφές του LM5118MHX

Χαρακτηριστικά του LM5118MHX
Εξαιρετικά ευρύ εύρος τάσης εισόδου από 3 V έως 75 V
Προσομοιωμένος έλεγχος ρεύματος αιχμής
Ομαλή μετάβαση μεταξύ λειτουργιών Step-Down και Step-Up
Συχνότητα μεταγωγής προγραμματιζόμενη στα 500 KHz
Δυνατότητα συγχρονισμού ταλαντωτή
Εσωτερικός ρυθμιστής πόλωσης υψηλής τάσης
Ενσωματωμένοι οδηγοί πύλης υψηλής και χαμηλής πλευράς
Προγραμματιζόμενος χρόνος Soft-Start
Εξαιρετικά χαμηλό ρεύμα απενεργοποίησης
Είσοδος ενεργοποίησης ενισχυτή σφάλματος ευρέος εύρους ζώνης
1.5% Ακρίβεια αναφοράς ανάδρασης
Θερμική διακοπή
Συσκευασία: 20-Pin HTSSOP (Exposed Pad)

Εφαρμογή του LM5118MHX
Βιομηχανικά τροφοδοτικά Buck-Boost

Άλλοι τύποι προϊόντων τροφοδοσίας
