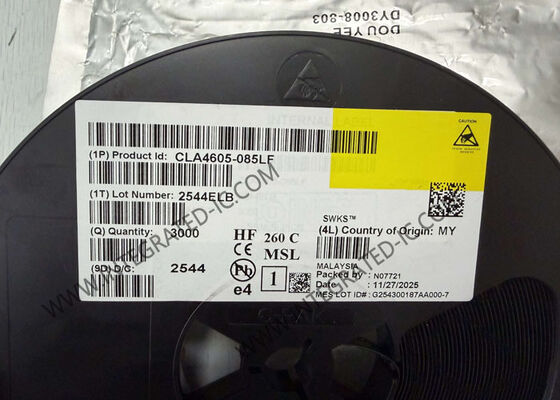

CLA4605-085LF Συνολικό κύκλωμα Chip Silicon PIN Limiter Diode για προστατευτές δέκτη

Το CLA4605-085LF είναι μια δίοδος PIN limiter από πυρίτιο, επιφανειακής στήριξης, χαμηλής χωρητικότητας, σχεδιασμένη ως δίοδος PIN συνδεδεμένη παράλληλα για εφαρμογές limiter υψηλής ισχύος από 10 MHz έως πάνω από 6 GHz.

Η μέγιστη αντίσταση στα 10 mA είναι 2 Ω και η μέγιστη χωρητικότητα στα 6 V είναι 0,45 pF. Ο συνδυασμός χαμηλής χωρητικότητας σύνδεσης, χαμηλής παρασιτικής επαγωγής, χαμηλής θερμικής αντίστασης και ονομαστικού πλάτους περιοχής Ι 2 μm, καθιστά το CLA4605-085LF χρήσιμο σε εφαρμογές limiter μεγάλου σήματος. Το επίπεδο κατωφλίου είναι +9 dBm, ονομαστικό.

• Χαμηλή θερμική αντίσταση: 91 °C/W
• Τυπικό επίπεδο κατωφλίου: +9 dBm
• Χαμηλή χωρητικότητα: 0,32 pF
• Συσκευασία QFN χαμηλού προφίλ, εξαιρετικά μικροσκοπική (3 ακροδέκτες, 2 x 2 mm) (MSL1, 260 °C σύμφωνα με JEDEC J-STD-020)

• Limiters χαμηλών απωλειών, υψηλής ισχύος
• Προστατευτικά δέκτη
