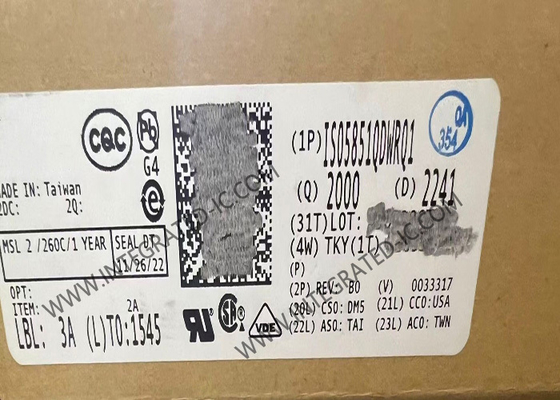

ISO5851QDWRQ1 Ολοκληρωμένο Κύκλωμα Chip Αυτοκινήτου 5.7kVrms Μονόκαναλος Απομονωμένος Οδηγός Πύλης

ISO5851QDWRQ1 Integrated Circuit Chip Automotive 5.7kVrms Μοναδικό κανάλι απομονωμένος οδηγός πύλης

Περιγραφή του προϊόντος ISO5851QDWRQ1
Το ISO5851QDWRQ1 είναι ένας ενισχυμένος, απομονωμένος οδηγός πύλης 5,7-kVRMS για IGBTs και MOSFETs με πηγή 2,5-A και ρεύμα βύθισης 5-A. Η πλευρά εισόδου λειτουργεί από μια ενιαία τροφοδοσία 3-V έως 5,5-V.Η πλευρά εξόδου επιτρέπει ένα εύρος τροφοδοσίας από τουλάχιστον 15 V έως μέγιστο 30 VΔύο συμπληρωματικές εισόδους CMOS ελέγχουν την κατάσταση εξόδου του οδηγού πύλης.

Προδιαγραφή του ISO5851QDWRQ1

Χαρακτηριστικό του ISO5851QDWRQ1
Ικανές για εφαρμογές στον κλάδο της αυτοκινητοβιομηχανίας
Αξιολόγηση AEC-Q100 με τα ακόλουθα αποτελέσματα:
Θερμοκρασία συσκευής βαθμός 1: εύρος θερμοκρασίας λειτουργίας περιβάλλοντος από 40°C έως +125°C
Τεχνική ταξινόμηση HBM επιπέδου 3A
Εφαρμογή των προδιαγραφών για την αξιολόγηση της ποιότητας των συσκευών
100 kV/μs Ελάχιστη μεταβατική ανοσία κοινής λειτουργίας (CMTI) σε VCM = 1500 V
2.5-Α Πύργος κορυφής και 5-Α Πύργος απορροής
Σύντομη καθυστέρηση πολλαπλασιασμού: 76 ns (τύπος),
110 ns (μέγιστο)
2-Α ενεργός σφιγκτήρας Miller
Κράτησης βραχυκυκλώματος εξόδου
Ο συναγερμός σφάλματος κατά την ανίχνευση ακαθαρσίας σηματοδοτείται στο FLT και επαναφέρεται μέσω RST
Κλειδώσεις υποτάσεως εισόδου και εξόδου (UVLO) με ένδειξη ετοιμότητας (RDY)
Ενεργή έξοδος (Pull-down) και προεπιλεγμένη χαμηλή έξοδος (Default Low Output) με χαμηλή προσφορά ή κυμαινόμενες εισροές
Τροφοδοτική τάση εισόδου 3-V έως 5,5-V
15-V έως 30-V τάση τροφοδοσίας οδηγού εξόδου
Εισόδους συμβατές με CMOS
Απορρίπτει παλμούς εισόδου και θορύβους μικρότερους από 20 ns
Απομόνωση, αντίσταση τάσης 12800-VPK
Πιστοποιητικά που σχετίζονται με την ασφάλεια:
8000-VPK VIOTM και 2121-VPK VIORM Ενισχυμένη μόνωση σύμφωνα με το DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
5700-VRMS Απομόνωση για 1 λεπτό ανά UL 1577
Ανακοίνωση CSA για την αποδοχή στοιχείων 5Α, πρότυπα τελικού εξοπλισμού IEC 609501 και IEC 60601
Πιστοποίηση TUV σύμφωνα με τα πρότυπα EN 61010-1 και EN 60950-1
Τεχνική και τεχνική υποστήριξη
Όλες οι πιστοποιήσεις ολοκληρώθηκαν

Εφαρμογές του ISO5851QDWRQ1
Απομονωμένες μονάδες IGBT και MOSFET σε:
∆ονίδια ισχύος HEV και EV
Οδηγίες ελέγχου κινητήρα
∆ Βιομηχανικά ενεργειακά συστήματα
Ηλιακοί μετατροπείς
∆ Θέρμανση με επαγωγή
