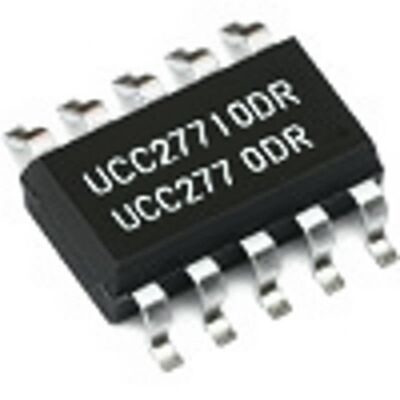

UCC27710DR Ολοκληρωμένο Κύκλωμα Chip 620V Half Bridge Driver SOIC8 Gate Drivers
Το UCC27710DR είναι ένας οδηγός πύλης υψηλής απόδοσης 620V high-side και low-side σχεδιασμένος για την οδήγηση MOSFETs ή IGBTs με ικανότητα ρεύματος πηγής 0,5-A και 1,0-A.
Επισκόπηση Προϊόντος
Αυτός ο οδηγός πύλης 620-V είναι βελτιστοποιημένος για την οδήγηση MOSFETs ή IGBTs, με συνιστώμενη τάση λειτουργίας VDD από 10-V έως 20-V για IGBTs και 10-V έως 17-V για MOSFETs.
Προδιαγραφές
| Παράμετρος |
Τιμή |
| Αριθμός Μέρους |
UCC27710DR |
| Τύπος Προϊόντος |
IGBT, Gate Drivers MOSFET |
| Διάταξη |
High-Side, Low-Side |
| Στυλ Τοποθέτησης |
SMD/SMT |
| Πακέτο |
SOIC-8 |
| Αριθμός Οδηγών |
2 Οδηγός |
| Αριθμός Εξόδων |
2 Έξοδος |
| Ρεύμα Εξόδου |
1 A |
| Εύρος Τάσης Τροφοδοσίας |
10 V - 22 V |
| Χρόνος Ανόδου |
35 ns |
| Χρόνος Πτώσης |
16 ns |
| Θερμοκρασία Λειτουργίας |
-40°C έως +125°C |
| Τύπος Λογικής |
CMOS, TTL |
| Καθυστέρηση Διάδοσης |
190 ns (Μέγιστο) |
Βασικά Χαρακτηριστικά
- Διάταξη High-Side και Low-Side
- Διπλές Είσοδοι με Interlock Εξόδου και Deadtime 150-ns
- Πλήρως Λειτουργικό έως 620-V, 700-V Απόλυτο Μέγιστο στο HB Pin
- Συνιστώμενο εύρος VDD 10-V έως 20-V
- Μέγιστο ρεύμα εξόδου 0,5-A Πηγή, 1,0-A Sink
- Ανοσία dv/dt 50 V/ns
- Λειτουργία Λογικής έως -11 V στο HS Pin
- Ανοχή Αρνητικής Τάσης στις Εισόδους -5 V
- Μεγάλη Ασφαλής Περιοχή Λειτουργίας Αρνητικής Μεταβατικής Κατάστασης
- Προστασία UVLO και για τα δύο κανάλια
- Μικρή Καθυστέρηση Διάδοσης (140 ns Τυπικό)
- Αντιστοίχιση Καθυστέρησης (8 ns Τυπικό)
- Πλωτό Κανάλι Σχεδιασμένο για Λειτουργία Bootstrap
- Χαμηλό Ρεύμα Ηρεμίας
- Συμβατές Είσοδοι TTL και CMOS
- Βιομηχανικό Τυπικό Πακέτο SOIC-8
- Όλες οι παράμετροι καθορίζονται σε εύρος θερμοκρασίας, -40°C έως +125°C
Εφαρμογές
- Κίνηση Κινητήρα (Βηματικοί Κινητήρες, HVAC, Ανεμιστήρες, Ηλεκτρικά Εργαλεία, Ρομποτική, Drones, Servos)
- Φωτισμός, Τροφοδοτικό LED, Εσωτερικός Φωτισμός
- Συσκευές, Πλυντήριο & Στεγνωτήριο, Ψυγείο
- Επαγωγική Θέρμανση
- DC-to-AC Inverters
