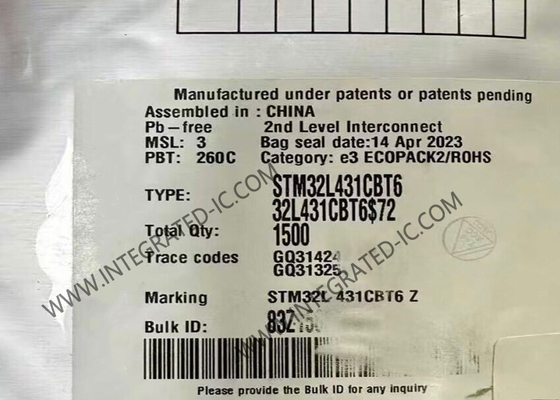

Μικροελεγκτής STM32L431CBT6 MCU Ultra-Low-Power ARM Cortex-M4 32-Bit 80MHz MCU

STM32L431CBT6 Μικροελεγκτής MCU Ultra-Low-Power ARM Cortex-M4 32-bit MCU 80MHz

Περιγραφή του προϊόντος του STM32L431CBT6
Ο STM32L431CBT6 είναι ένας μικροελεγκτής εξαιρετικά χαμηλής ισχύος που βασίζεται στον 32-bit πυρήνα RISC Arm® Cortex®-M4 υψηλών επιδόσεων, που λειτουργεί σε συχνότητα έως 80 MHz.Ο πυρήνας του Cortex-M4 διαθέτει μονάδα κυμαινόμενης μονάδας (FPU) με μοναδική ακρίβεια που υποστηρίζει όλες τις οδηγίες επεξεργασίας δεδομένων Arm® με μοναδική ακρίβεια και τύπους δεδομένωνΕφαρμόζει επίσης ένα πλήρες σύνολο οδηγιών DSP και μια μονάδα προστασίας μνήμης (MPU) που ενισχύει την ασφάλεια των εφαρμογών.

Προδιαγραφές του STM32L431CBT6

Χαρακτηριστικά του STM32L431CBT6
Υπερ-χαμηλή ισχύς με FlexPowerControl
1.71 V έως 3,6 V τροφοδοσία
-40 °C έως 85/105/125 °C
200 nA στη λειτουργία VBAT: παροχή για τα μητρώα ασφαλείας RTC και 32x32 bit
8 nA Τρόπος απενεργοποίησης (5 πινάκια αφύπνισης)
28 nA κατάσταση αναμονής (5 πινάκια αφύπνισης)
280 nA κατάσταση αναμονής με RTC
1.0 μA στάση 2, 1,28 μA με RTC
84 μA/MHz λειτουργία
Τρόπος απόκτησης παρτίδας (BAM)
4 μs αφύπνιση από τη λειτουργία Stop
Καφέ επαναφορά (BOR)
Μητρώο διασύνδεσης
Κέντρο: Arm® 32-bit Cortex®-M4 CPU με FPU, προσαρμοστικός επιταχυντής πραγματικού χρόνου (ART Accelerator TM) που επιτρέπει την εκτέλεση σε κατάσταση αναμονής από μνήμη Flash, συχνότητα έως 80 MHz, MPU,100DMIPS και DSP οδηγίες
Κεφαλαιακή αξία
1.25 DMIPS/MHz (Drystone 2.1)
273.55 CoreMark® (3.42 CoreMark/MHz @ 80 MHz)
Ενεργειακό δείκτη αναφοράς
176.7 Αριθμός ULPBench®
Πηγές ρολογιού
Κρυστάλλινος ταλαντωτής από 4 έως 48 MHz
Κρυστάλλινος ταλαντωτής 32 kHz για RTC (LSE)
Εσωτερική RC 16 MHz με εργοστασιακό εξοπλισμό (± 1%)
Εσωτερική χαμηλής ισχύος RC 32 kHz (±5%)
Εσωτερικός πολλαπλών ταχυτήτων ταλαντωτής 100 kHz έως 48 MHz, αυτόματη προσαρμογή με LSE (καλύτερη από ±0,25% ακρίβεια)
Εσωτερικά 48 MHz με ανάκτηση ρολογιού
2 PLL για ρολόι συστήματος, ήχο, ADC
Μέχρι 83 γρήγορες I/O, οι περισσότερες αντέχουν σε 5 V
RTC με ημερολόγιο HW, συναγερμούς και βαθμονόμηση
Μέχρι 21 χωρητικά κανάλια ανίχνευσης: υποστήριξη αισθητήρων αφής, γραμμικών και περιστρεφόμενων αισθητήρων αφής
11x χρονοδιακόπτες: 1x 16-bit προηγμένο έλεγχο κινητήρα, 1x 32-bit και 2x 16-bit γενικού σκοπού, 2x 16-bit βασικό, 2x χαμηλής ισχύος 16-bit χρονοδιακόπτες (διαθέσιμος στη λειτουργία Stop), 2x watchdogs, SysTick χρονοδιακόπτης
Αναμνήσεις
Μέχρι 256 KB Single Bank Flash, προστασία από την ανάγνωση κώδικα ιδιοκτησίας
64 KB SRAM συμπεριλαμβανομένων 16 KB με έλεγχο ισοτιμίας υλικού
Διασύνδεση μνήμης SPI
Πλούσια αναλογικά περιφερειακά (ανεξάρτητη παροχή)
1x 12-bit ADC 5 Msps, έως και 16-bit με υπερ-απομίμηση υλικού, 200 μA/Msps
2 x 12 bit κανάλια εξόδου DAC, δείγμα χαμηλής ισχύος και αποθήκευση
1x λειτουργικός ενισχυτής με ενσωματωμένο PGA
2x συγκριτικά με εξαιρετικά χαμηλή ισχύ
16x διεπαφές επικοινωνίας
1x SAI (σειριακή ηχητική διεπαφή)
3x I2C FM+(1 Mbit/s), SMBus/PMBus
4x USARTs (ISO 7816, LIN, IrDA, μόντεμ)
1x LPUART (Στάση 2 αφύπνισης)
3x SPI (και 1x Quad SPI)
CAN (2.0B Active) και SDMMC διεπαφή
SWPMI μονοσύρματος πρωτόκολλο master I/F
IRTIM (υπερκόκκινη διεπαφή)
Ελεγκτής DMA 14 καναλιών
Πραγματικός γεννήτης τυχαίων αριθμών
Μονάδα υπολογισμού CRC, μοναδικό αναγνωριστικό 96-bit
Υποστήριξη ανάπτυξης: κατά συρροή αποδιορθώσεων καλωδίων (SWD), JTAG, Embedded Trace MacrocellTM
Όλες οι συσκευασίες είναι συμβατές με το ECOPACK2®

Άλλα ηλεκτρονικά εξαρτήματα σε απόθεμα

Γενικές ερωτήσεις

Ε: Τα προϊόντα σας είναι πρωτότυπα;
Α: Ναι, όλα τα προϊόντα είναι πρωτότυπα, νέα αρχική εισαγωγή είναι ο σκοπός μας.
Ε: Ποια Πιστοποιητικά έχετε;
Α: Είμαστε πιστοποιημένη εταιρεία ISO 9001:2015 και μέλος της ERAI.
Ε: Μπορείτε να υποστηρίξετε παραγγελία μικρής ποσότητας ή δείγμα; Είναι το δείγμα δωρεάν;
Α: Ναι, υποστηρίζουμε παραγγελία δείγματος και μικρή παραγγελία. Το κόστος δείγματος είναι διαφορετικό ανάλογα με την παραγγελία ή το έργο σας.
Ε: Πώς να στείλω την παραγγελία μου; Είναι ασφαλές;
Α: Χρησιμοποιούμε ταχυδρομική αποστολή, όπως DHL,Fedex,UPS,TNT,EMS. Μπορούμε επίσης να χρησιμοποιήσουμε τον προτεινόμενο μεταφορέα σας.Τα προϊόντα θα είναι σε καλή συσκευασία και να διασφαλίσει την ασφάλεια και είμαστε υπεύθυνοι για ζημιές προϊόντος στην παραγγελία σας.
Ε: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Μπορούμε να στείλουμε τα εξαρτήματα από αποθέματα εντός 5 εργάσιμων ημερών. Εάν δεν υπάρχουν αποθέματα, θα επιβεβαιώσουμε τον χρόνο προετοιμασίας για εσάς με βάση την ποσότητα της παραγγελίας σας.
