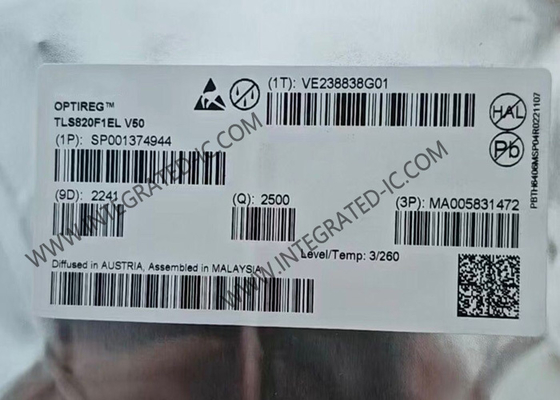

TLS820F1ELV50 Ενσωματωμένο τσιπ υψηλής απόδοσης Χαμηλή από εγκατάλειψη ρυθμιστή γραμμικής τάσης
Χαρακτηριστικά προϊόντος
| Ιδιότης |
Αξία |
| Αριθμός μέρους |
TLS820F1ELV50 |
| Αριθμός ρυθμιστικών αρχών |
1 |
| Τάση - είσοδος (μέγιστο) |
40V |
| Τάση - Έξοδος (Min/Fixed) |
5V |
| Εγκατάλειψη τάσης (μέγιστο) |
0,34V @ 200ma |
| Τρέχουσα - έξοδος |
200ma |
Περιγραφή προϊόντος
Το TLS820F1ELV50 είναι μια υψηλή απόδοση πολύ χαμηλή απόρριψη ρυθμιστή γραμμικής τάσης για 5 V παροχή σε ένα μικρό και θερμικά βελτιωμένο πακέτο PG-SSOP-14.
Οι ρυθμιστές TLS820F1ELV50 είναι ιδανικοί για συστήματα τροφοδοσίας που συνδέονται με την αυτοκινητοβιομηχανία ή με μπαταρίες, με εύρος εισόδου 3V έως 40V και χαμηλό ρεύμα ανίχνευσης 40μa. Προσφέρουν υψηλή ακρίβεια τάσης εξόδου, 200ma max ρεύμα, γρήγορη ρύθμιση και σταθερότητα. Επιπλέον, ενσωματώνουν ένα κύκλωμα φύλαξης και περιλαμβάνουν χαρακτηριστικά εσωτερικής προστασίας για πρόσθετη αξιοπιστία.
Προδιαγραφές
| Προσδιορισμός |
Αξία |
| Διαμόρφωση εξόδου |
Θετικός |
| Τύπος εξόδου |
Σταθερός |
| Αριθμός ρυθμιστικών αρχών |
1 |
| Τάση - είσοδος (μέγιστο) |
40V |
| Τάση - Έξοδος (Min/Fixed) |
5V |
| Εγκατάλειψη τάσης (μέγιστο) |
0,34V @ 200ma |
| Τρέχουσα - έξοδος |
200ma |
| Τρέχουσα - ηρεμία (IQ) |
5 μΑ |
| Τρέχουσα - Προμήθεια (μέγιστο) |
80 μΑ |
| PSRR |
59dB (100Hz) |
| Χαρακτηριστικά ελέγχου |
Καθυστέρηση, ενεργοποίηση, επαναφορά, φύλαξη |
| Χαρακτηριστικά προστασίας |
Πάνω από ρεύμα, πάνω από τη θερμοκρασία, βραχυκύκλωμα |
| Θερμοκρασία λειτουργίας |
-40 ° C ~ 150 ° C (TJ) |
| Βαθμός |
Αυτοκινητοβιομηχανία |
Χαρακτηριστικά
- Ευρεία τάση εισόδου κυμαίνεται από 3,0 V έως 40 V
- Σταθερή τάση εξόδου 5 V
- Ακρίβεια τάσης εξόδου = ± 2 %
- Η δυνατότητα ρεύματος εξόδου έως 200 mA
- Τύπος κατανάλωσης χαμηλού ρεύματος. 40 μΑ
- Πολύ χαμηλός τύπος τάσης εγκατάλειψης. 70 mV@100 mA
- Σταθερός με κεραμικό πυκνωτή εξόδου 1 μF
- Ρυθμιζόμενο όριο επαναφοράς σε 2,50 V
- Εύκαμπτος παρατηρητής και επαναφορά χρονισμού με επιλέξιμο παράθυρο
- Ενεργοποίηση, επαναφορά υποβιβασμού, τερματισμός επιβράβευσης
- Περιορισμός ρεύματος εξόδου
- Ευρύ φάσμα θερμοκρασίας έως 150 ° C
- Πράσινο προϊόν (ROHS συμβατό)
- Εξειδικευμένος AEC
Ωφελείται
- Πολύ ευρύ φάσμα τάσης εισόδου
- Βρόχος ρύθμισης γρήγορης τάσης
- Υποστηρίζει την εφαρμογή στροφής τάσης
- Πολύ χαμηλή εγκατάλειψη
Αιτήσεις
- Μονάδα ελέγχου σώματος αυτοκινήτου (BCM)
- Μονάδα ελέγχου καθισμάτων
- Συστήματα φωτισμού LED αυτοκινήτων
- Σύστημα διαχείρισης μπαταριών αυτοκινήτων (BMS) - 48 V
- Ηλεκτρικές αντλίες και ανεμιστήρες αυτοκινήτων 12 V
