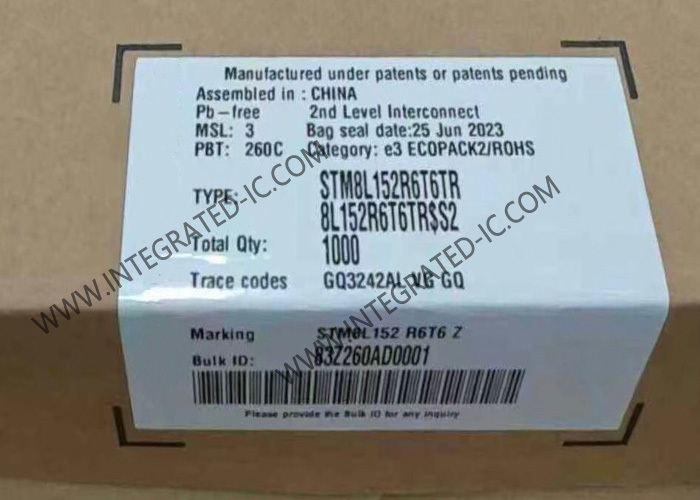

STM8L152R6T6TR Μικροελεγκτής MCU Ultra-Low-Power 8-Bit 16MHz STM8L Μικροελεγκτής 64-LQFP

Οι συσκευές STM8L152R6T6TR εξαιρετικά χαμηλής ισχύος διαθέτουν έναν βελτιωμένο πυρήνα STM8 CPU που παρέχει αυξημένη ισχύ επεξεργασίας (έως 16 MIPS στα 16 MHz), διατηρώντας παράλληλα τα πλεονεκτήματα μιας αρχιτεκτονικής CISC με βελτιωμένη πυκνότητα κώδικα, έναν 24-bit γραμμικό χώρο διευθύνσεων και μια βελτιστοποιημένη αρχιτεκτονική για λειτουργίες χαμηλής ισχύος.

• Συνθήκες λειτουργίας: Τροφοδοσία λειτουργίας: 1,65 έως 3,6 V (χωρίς BOR), 1,8 έως 3,6 V (με BOR). Εύρος θερμοκρασίας: -40 έως 85, 105 ή 125 °C
• Χαρακτηριστικά χαμηλής ισχύος: 5 λειτουργίες χαμηλής ισχύος: Αναμονή, Εκτέλεση χαμηλής ισχύος (5,9 μA), Αναμονή χαμηλής ισχύος (3 μA), Ενεργός-παύση με πλήρες RTC (1,4 μA), Παύση (400 nA). Κατανάλωση: 200 μA/MHz+330 μA. Γρήγορη αφύπνιση από τη λειτουργία Παύσης (4,7 μs). Εξαιρετικά χαμηλή διαρροή ανά I/0: 50 nA
• Προηγμένος πυρήνας STM8: Αρχιτεκτονική Harvard και αγωγός 3 σταδίων. Μέγιστη συχνότητα: 16 MHz, 16 CISC MIPS αιχμής. Έως 40 εξωτερικές πηγές διακοπής
• Διαχείριση επαναφοράς και τροφοδοσίας: Επαναφορά BOR χαμηλής ισχύος, εξαιρετικά ασφαλής με πέντε προγραμματιζόμενα κατώφλια. Εξαιρετικά χαμηλής ισχύος POR/PDR. Προγραμματιζόμενος ανιχνευτής τάσης (PVD)
• Διαχείριση ρολογιού: Ταλαντωτές κρυστάλλου 32 kHz και 1-16 MHz. Εσωτερικό RC 16 MHz εργοστασιακά ρυθμισμένο και RC 38 kHz χαμηλής κατανάλωσης. Σύστημα ασφάλειας ρολογιού
• RTC χαμηλής ισχύος: Ημερολόγιο BCD με διακοπή συναγερμού. Ψηφιακή βαθμονόμηση με ακρίβεια +/- 0,5 ppm. Προηγμένη ανίχνευση παραβίασης
• LCD: 8x40 ή 4x44 με μετατροπέα step-up
• DMA: 4 ch. για ADC, DAC, SPI, I2C, USART, Χρονιστές, 1 ch. για μνήμη σε μνήμη
• 2x12-bit DAC (διπλή λειτουργία) με buffer εξόδου
• 12-bit ADC έως 1 Msps/28 κανάλια
• Αισθητήρας θερμοκρασίας και εσωτερική τάση αναφοράς
• Μνήμες: Έως 64-Kbytes μνήμης Flash με έως 2 Kbytes δεδομένων EEPROM με ECC και RWW. Ευέλικτες λειτουργίες προστασίας εγγραφής/ανάγνωσης. Έως 4 Kbytes RAM
• 2 εξαιρετικά χαμηλής ισχύος συγκριτές: 1 με σταθερό κατώφλι και 1 rail to rail. Δυνατότητα αφύπνισης
• Χρονιστές: Τρεις χρονιστές 16 bit με 2 κανάλια (IC, OC, PWM), τετραγωνικός κωδικοποιητής. Ένας χρονιστής προηγμένου ελέγχου 16 bit με 3 κανάλια, που υποστηρίζει τον έλεγχο κινητήρα. Ένας χρονιστής 8 bit με προδιαιρέτη 7 bit. Ένα παράθυρο, ένας ανεξάρτητος επιτηρητής. Χρονιστής βομβητή με συχνότητες 1, 2 ή 4 kHz
• Διεπαφές επικοινωνίας: Δύο σύγχρονες σειριακές διεπαφές (SPI). Γρήγορο I2C 400 kHz SMBus και PMBus. Τρία USART (διεπαφή ISO 7816 + IrDA)
• Έως 67 I/Os, όλα αντιστοιχίσιμα σε διανύσματα διακοπής
• Έως 16 χωρητικά κανάλια ανίχνευσης που υποστηρίζουν αισθητήρες αφής, εγγύτητας, γραμμικής αφής και περιστροφικής αφής
• Γρήγορος προγραμματισμός επί του τσιπ και μη παρεμβατικός εντοπισμός σφαλμάτων με SWIM, Bootloader χρησιμοποιώντας USART
• Μοναδικό αναγνωριστικό 96 bit
