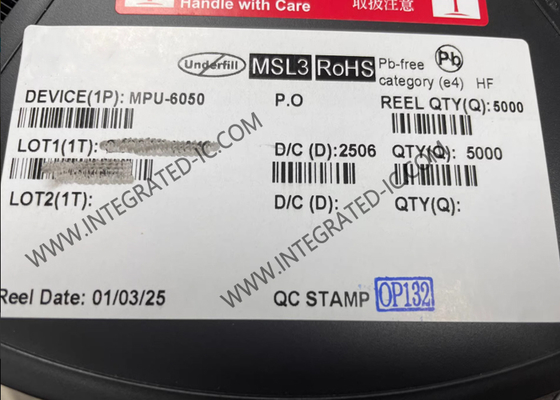

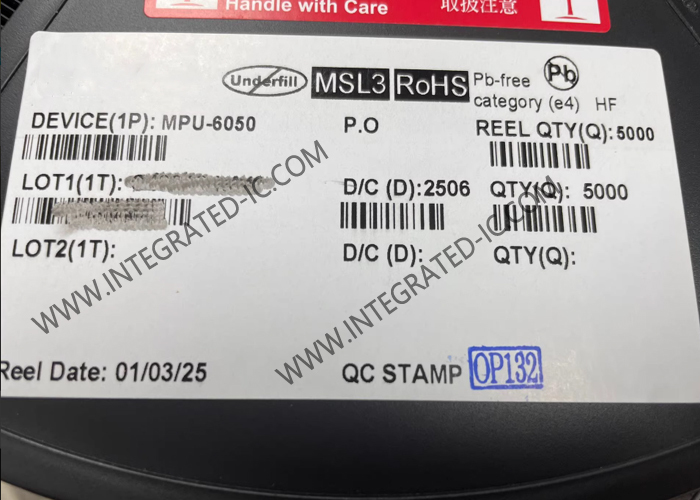

Αισθητήρας IC MPU-6050 Ολοκληρωμένη συσκευή MEMS MotionTracking 6 αξόνων με DMP

Το MPU-6050 είναι η πρώτη ολοκληρωμένη συσκευή παρακολούθησης κίνησης 6 αξόνων που συνδυάζει ένα γυροσκόπιο 3 αξόνων, ένα επιταχυνσιόμετρο 3 αξόνων και έναν Ψηφιακό Επεξεργαστή Κίνησης™ (DMP) όλα σε ένα μικρό πακέτο 4x4x0.9mm. Με τον ειδικό δίαυλο αισθητήρα I2C, δέχεται απευθείας εισόδους από μια εξωτερική πυξίδα 3 αξόνων για να παρέχει μια πλήρη έξοδο MotionFusion™ 9 αξόνων.

Η συσκευή παρακολούθησης κίνησης MPU-6050, με την ενσωμάτωση 6 αξόνων, το ενσωματωμένο MotionFusion™ και το υλικολογισμικό βαθμονόμησης κατά την εκτέλεση, επιτρέπει στους κατασκευαστές να εξαλείψουν την δαπανηρή και πολύπλοκη επιλογή, την πιστοποίηση και την ενσωμάτωση συσκευών σε επίπεδο συστήματος, εξασφαλίζοντας βέλτιστη απόδοση κίνησης για τους καταναλωτές. Το MPU-60X0 έχει επίσης σχεδιαστεί για να συνδέεται με πολλαπλούς ψηφιακούς αισθητήρες μη αδράνειας, όπως αισθητήρες πίεσης, στη βοηθητική θύρα I2C.

• Ψηφιακής εξόδου αισθητήρες γωνιακής ταχύτητας X-, Y- και Z-Axis (γυροσκόπια) με προγραμματιζόμενο εύρος πλήρους κλίμακας ±250, ±500, ±1000 και ±2000°/sec
• Το εξωτερικό σήμα συγχρονισμού που είναι συνδεδεμένο με το ακροδέκτη FSYNC υποστηρίζει συγχρονισμό εικόνας, βίντεο και GPS
• Ολοκληρωμένα 16-bit ADCs επιτρέπουν την ταυτόχρονη δειγματοληψία των γυροσκοπίων
• Η βελτιωμένη σταθερότητα θερμοκρασίας προκατάληψης και ευαισθησίας μειώνει την ανάγκη για βαθμονόμηση από τον χρήστη
• Βελτιωμένη απόδοση θορύβου χαμηλής συχνότητας
• Ψηφιακά προγραμματιζόμενο φίλτρο χαμηλής διέλευσης
• Ρεύμα λειτουργίας γυροσκοπίου: 3.6mA
• Ρεύμα αναμονής: 5µA
• Εργοστασιακός βαθμονομημένος συντελεστής κλίμακας ευαισθησίας
• Αυτοέλεγχος χρήστη
• Ψηφιακής εξόδου τριών αξόνων επιταχυνσιόμετρο με προγραμματιζόμενο εύρος πλήρους κλίμακας ±2g, ±4g, ±8g και ±16g
• Ολοκληρωμένα 16-bit ADCs επιτρέπουν την ταυτόχρονη δειγματοληψία των επιταχυνσιόμετρων χωρίς να απαιτείται εξωτερικός πολυπλέκτης
• Κανονικό ρεύμα λειτουργίας επιταχυνσιόμετρου: 500µA
• Ρεύμα λειτουργίας επιταχυνσιόμετρου χαμηλής ισχύος: 10µA στα 1.25Hz, 20µA στα 5Hz, 60µA στα 20Hz, 110µA στα 40Hz
• Ανίχνευση και σηματοδότηση προσανατολισμού
• Ανίχνευση Tap
• Διακοπές προγραμματιζόμενες από τον χρήστη
• Διακοπή High-G
• Αυτοέλεγχος χρήστη
• MotionFusion 9 αξόνων από τον ενσωματωμένο Ψηφιακό Επεξεργαστή Κίνησης (DMP)
• Βοηθητικός κύριος δίαυλος I2C για την ανάγνωση δεδομένων από εξωτερικούς αισθητήρες (π.χ., μαγνητόμετρο)
• Ρεύμα λειτουργίας 3.9mA όταν είναι ενεργοποιημένοι και οι 6 άξονες ανίχνευσης κίνησης και το DMP
• Εύρος τάσης τροφοδοσίας VDD 2.375V-3.46V
• Η ευέλικτη τάση αναφοράς VLOGIC υποστηρίζει πολλαπλές τάσεις διασύνδεσης I2C (μόνο MPU-6050)
• Το μικρότερο και λεπτότερο πακέτο QFN για φορητές συσκευές: 4x4x0.9mm
• Ελάχιστη ευαισθησία διασταυρούμενου άξονα μεταξύ των αξόνων επιταχυνσιόμετρου και γυροσκοπίου
• Η προσωρινή μνήμη FIFO 1024 byte μειώνει την κατανάλωση ενέργειας επιτρέποντας στον κεντρικό επεξεργαστή να διαβάζει τα δεδομένα σε εκρήξεις και στη συνέχεια να μεταβαίνει σε μια κατάσταση χαμηλής ισχύος καθώς το MPU συλλέγει περισσότερα δεδομένα
• Ψηφιακής εξόδου αισθητήρας θερμοκρασίας
• Ψηφιακά φίλτρα προγραμματιζόμενα από τον χρήστη για γυροσκόπιο, επιταχυνσιόμετρο και αισθητήρα θερμοκρασίας
• 10.000 g ανθεκτικό σε κραδασμούς
• 400kHz Fast Mode I2C για επικοινωνία με όλα τα μητρώα
• Διασύνδεση σειριακής SPI 1MHz για επικοινωνία με όλα τα μητρώα (μόνο MPU-6000)
• Διασύνδεση σειριακής SPI 20MHz για την ανάγνωση των μητρώων αισθητήρων και διακοπών (μόνο MPU-6000)
• Δομή MEMS ερμητικά σφραγισμένη και συνδεδεμένη σε επίπεδο γκοφρέτας
• Συμμόρφωση με RoHS και Green

• Τεχνολογία BlurFree™ (για σταθεροποίηση βίντεο/στατικής εικόνας)
• Τεχνολογία AirSign™ (για ασφάλεια/αυθεντικοποίηση)
• Τεχνολογία TouchAnywhere™ (για έλεγχο/πλοήγηση εφαρμογής UI "χωρίς αφή")
• Τεχνολογία MotionCommand™ (για συντομεύσεις χειρονομιών)
• Πλαίσιο παιχνιδιών και εφαρμογών με δυνατότητα κίνησης
• Αναγνώριση χειρονομιών InstantGesture™ iG™
• Υπηρεσίες βάσει τοποθεσίας, σημεία ενδιαφέροντος και νεκρή υπολογιστική
• Τηλέφωνο και φορητά παιχνίδια
• Ελεγκτές παιχνιδιών που βασίζονται στην κίνηση
• Τηλεχειριστήρια 3D για DTVs και αποκωδικοποιητές συνδεδεμένους στο Internet, ποντίκια 3D
• Φορετοί αισθητήρες για την υγεία, τη φυσική κατάσταση και τον αθλητισμό
• Παιχνίδια
