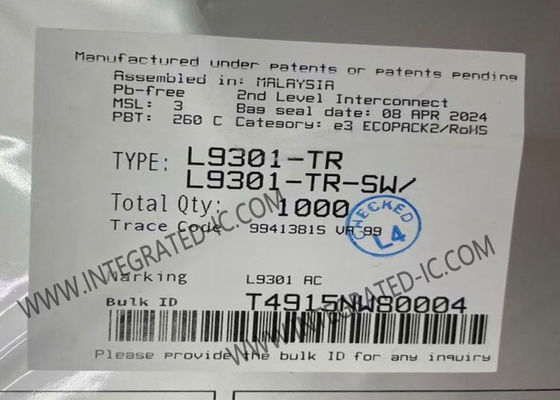

L9301-TR Ολοκληρωμένο Κύκλωμα Chip Automotive Octal Low Side Driver PowerSSO-36 Package
Περιγραφή Προϊόντος
Το L9301-TR είναι ένα οκτακάναλο ελεγχόμενο από SPI (Serial Peripheral Interface) με 4 high/low και 4 low side drivers που διαθέτει ενσωματωμένα PowerMOS ως δίοδοι ανακύκλωσης για οδήγηση φορτίου PWM.
Το L9301-TR περιέχει 12 PowerMOS: 4 διαμορφώσιμους High/Low side drivers με Ronmax = 0.6 Ω (DRN1-4, SRC1-4), 4 low side drivers με Ronmax = 0.6 Ω (OUT1-4) και 4 low side drivers με Ronmax = 0.3 Ω (OUT5-8).
Προδιαγραφές
| Τύπος Διακόπτη |
Γενικής Χρήσης |
| Αριθμός Εξόδων |
8 |
| Διαμόρφωση Εξόδου |
High Side ή Low Side |
| Τύπος Εξόδου |
N-Channel |
| Διασύνδεση |
SPI, Παράλληλη |
| Τάση - Φορτίο |
5V ~ 18V |
| Τάση - Τροφοδοσία (Vcc/Vdd) |
4.75V ~ 5.25V |
| Προστασία Σφαλμάτων |
Περιορισμός Ρεύματος (Σταθερός), Υπερθέρμανση |
| Θερμοκρασία Λειτουργίας |
-40°C ~ 125°C (TA) |
| Βαθμός |
Αυτοκίνητο |
Χαρακτηριστικά
- Προδιαγραφές AEC-Q100
- Οκτώ ενσωματωμένα PowerMOS διαμορφώσιμα ως:
- 8 low side ON-OFF με RON(max) = 0.3 Ω @ Tj = 175 °C
- High/low side PWM με RON(max) = 0.6 Ω @ Tj = 175 °C και 4 Low side με RON(max) = 0.3 Ω @ Tj = 175 °C
- Τάση τροφοδοσίας μπαταρίας λειτουργίας 5 V έως 18 V
- Τάση τροφοδοσίας Vdd λειτουργίας 4.75 V έως 5.25 V
- Λογικές είσοδοι συμβατές με TTL/CMOS
- Σύσφιξη τάσης εξόδου 37 V typ. σε διαμόρφωση low-side
- Διασύνδεση SPI για έλεγχο εξόδων και για επικοινωνία δεδομένων διάγνωσης
- Πρόσθετες είσοδοι PWM για 8 εξόδους
- Προστασία υπερθέρμανσης
- Ανοιχτό φορτίο, βραχυκύκλωμα στο GND, βραχυκύκλωμα στο VB
- Διαγνωστικά υπερβολικού ρεύματος σε λειτουργία με κλείδωμα ή χωρίς κλείδωμα για κάθε κανάλι
- Ελεγχόμενο SR για βελτιωμένη συμπεριφορά EMC
Εφαρμογές
- Αυτοκίνητο
- Αμάξωμα και ευκολία
- Σασί και ασφάλεια
- Σύστημα μετάδοσης κίνησης για ICE
