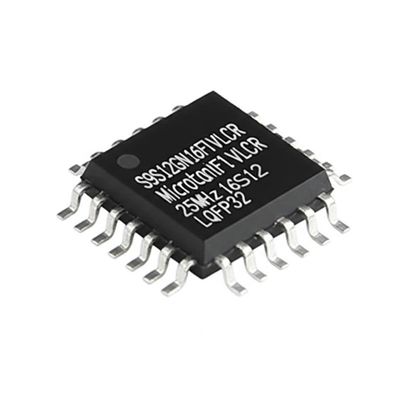

S9S12GN16F1VLCR Μικροελεγκτής MCU 25MHz 16-Bit HCS12 Microcontroller IC LQFP32
Περιγραφή Προϊόντος
Το S9S12GN16F1VLCR είναι ένας βελτιστοποιημένος μικροελεγκτής 16-bit, κατάλληλος για αυτοκίνητα, σχεδιασμένος για μικρότερα μεγέθη μνήμης προγράμματος έως και 16KB. Διαθέτει EEPROM με μικρό μέγεθος τομέα διαγραφής 4-byte για απλοποιημένη χρήση από τον πελάτη. Αυτός ο μικροελεγκτής στοχεύει ειδικά σε γενικές εφαρμογές αυτοκινήτων που απαιτούν επικοινωνία CAN ή LIN/J2602, συμπεριλαμβανομένων ελεγκτών αμαξώματος, ανίχνευσης επιβατών, μονάδων θυρών, ελεγκτών καθισμάτων, δεκτών RKE, έξυπνων ενεργοποιητών, μονάδων φωτισμού και έξυπνων κουτιών διασταύρωσης.
Προδιαγραφές
| Σειρά |
HCS12 |
| Επεξεργαστής πυρήνα |
12V1 |
| Μέγεθος πυρήνα |
16-Bit |
| Ταχύτητα |
25MHz |
| Συνδεσιμότητα |
IrDA, LINbus, SCI, SPI |
| Περιφερειακά |
LVD, POR, PWM, WDT |
| Αριθμός I/O |
26 |
| Μέγεθος μνήμης προγράμματος |
16KB (16K x 8) |
| Τύπος μνήμης προγράμματος |
FLASH |
| Μέγεθος EEPROM |
512 x 8 |
| Μέγεθος RAM |
1K x 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) |
3.13V ~ 5.5V |
| Μετατροπείς δεδομένων |
A/D 8x10b |
| Τύπος ταλαντωτή |
Εσωτερικός |
| Θερμοκρασία λειτουργίας |
-40°C ~ 105°C (TA) |
| Τύπος τοποθέτησης |
Επιφανειακή τοποθέτηση |
| Πακέτο συσκευής προμηθευτή |
32-LQFP (7x7) |
| Πακέτο / Θήκη |
32-LQFP |
Βασικά χαρακτηριστικά
- Πυρήνας CPU S12
- Έως 240 Kbyte ενσωματωμένη μνήμη flash με ECC
- Έως 4 Kbyte EEPROM με ECC
- Έως 11 Kbyte ενσωματωμένη SRAM
- Πολλαπλασιαστής συχνότητας Phase Locked Loop (IPLL) με εσωτερικό φίλτρο
- Ταλαντωτής Pierce ελεγχόμενης πλάτους 4-16 MHz
- Εσωτερικός ταλαντωτής RC 1 MHz
- Μονάδα χρονοδιακόπτη (TIM) που υποστηρίζει έως οκτώ κανάλια
- Μονάδα διαμόρφωσης πλάτους παλμού (PWM) με έως οκτώ x 8-bit κανάλια
- Έως 16-καναλιών, αναλογικός-σε-ψηφιακό μετατροπέας (ADC) διαδοχικής προσέγγισης ανάλυσης 10 ή 12 bit
- Έως δύο ψηφιακοί-σε-αναλογικοί μετατροπείς (DAC) 8-bit
- Έως ένας αναλογικός συγκριτής 5V (ACMP)
- Έως τρεις σειριακές μονάδες περιφερειακής διασύνδεσης (SPI)
- Έως τρεις σειριακές μονάδες επικοινωνίας (SCI) που υποστηρίζουν επικοινωνίες LIN
- Έως μία μονάδα δικτύου ελεγκτή πολλαπλών κλιμάκων (MSCAN) (υποστηρίζει το πρωτόκολλο CAN 2.0A/B)
- Ενσωματωμένος ρυθμιστής τάσης (VREG) για ρύθμιση της τάσης εισόδου και όλων των εσωτερικών τάσεων
- Αυτόματο περιοδικό διάλειμμα (API)
- Ακριβής σταθερή αναφορά τάσης για μετατροπές ADC
- Προαιρετική μονάδα εξασθένησης τάσης αναφοράς για αύξηση της ακρίβειας ADC
