HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package

HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package
HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package

Μεγάλες Εικόνας :  HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package

Λεπτομέρειες:
Τόπος καταγωγής: ΚΝΗ
Μάρκα: Original Factory
Πιστοποίηση: Lead free / RoHS Compliant
Αριθμό μοντέλου: HCPL-7800-500E
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10
Τιμή: Contact for Sample
Συσκευασία λεπτομέρειες: Πτέρυγα πελατών DIP-8
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: Tt
Δυνατότητα προσφοράς: 10000 κομμάτια την ημέρα
Επικοινωνία

HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package

Περιγραφή
Αριθμός μέρους: HCPL-7800-500E Vos - Τάση μετατόπισης εισόδου:: 2 MV
Κέρδος V/V:: 18.31 dB Ρεύμα τροφοδοσίας:: 16 μΑ
Βάρος μονάδας:: 10.584 g Πακέτο: Πτέρυγα πελατών DIP-8
Επισημαίνω:

4.5V Isolation Amplifier

,

5.5V Integrated Circuit Chip

,

DIP-8 Gull Wing Amplifier

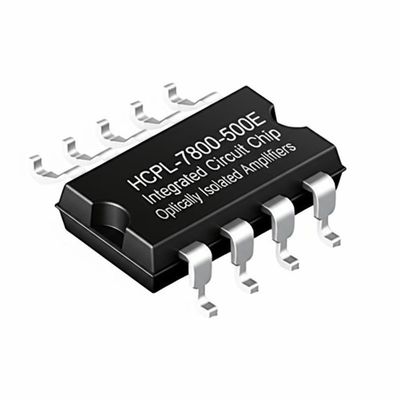

HCPL-7800-500E Integrated Circuit Chip 4.5V T5.5 V Optically Isolated Amplifiers DIP-8 Gull Wing
Product Description
The HCPL-7800-500E isolation amplifier family is designed for current sensing in electronic motor drives. In a typical implementation, motor currents flow through an external resistor, and the resulting analog voltage drop is sensed by the HCPL-7800-500E. A differential output voltage is created on the other side of the optical isolation barrier. This differential output voltage is proportional to the motor current and can be converted to a single-ended signal using an op-amp. The HCPL-7800-500E is designed to ignore very high common-mode transient slew rates (of at least 10 kV/µs), making it ideal for modern switching inverter motor drives.
Specifications
Amplifier Type Isolation
Number of Circuits 1
-3db Bandwidth 100 kHz
Current - Input Bias 500 nA
Voltage - Input Offset 300 µV
Current - Supply 10.9mA
Current - Output / Channel 16 mA
Voltage - Supply Span (Min) 4.5 V
Voltage - Supply Span (Max) 5.5 V
Operating Temperature -40°C ~ 85°C
Features
  • 15 kV/µs Common-Mode Rejection at VCM = 1000 V
  • Compact, Auto-Insertable Standard 8-pin DIP Package
  • 0.00025 V/V/°C Gain Drift vs. Temperature
  • 0.3 mV Input Offset Voltage
  • 100 kHz Bandwidth
  • 0.004% Nonlinearity
  • Worldwide Safety Approval: UL 1577 (3750 Vrms/1 min.) and CSA, IEC/EN/DIN EN 60747-5-2
  • Advanced Sigma-Delta (Σ−∆) A/D Converter Technology
  • Fully Differential Circuit Topology
Applications
  • Motor Phase and Rail Current Sensing
  • Inverter Current Sensing
  • Switched Mode Power Supply Signal Isolation
  • General Purpose Current Sensing and Monitoring
  • General Purpose Analog Signal Isolation
Other Supply Product Types
Part Number Package
MAX2087JCXD CSPBGA-336
MAX2086CXD CSPBGA-336
MAX2088CXL CSPBGA-380
ADE9322BACPZ LFCSP-32
ADE9103ARNZ SOIC-28
ADE9153BACPZ LFCSP-32
ADE7978ACPZ LFCSP-28
ADE7979ACPZ LFCSP-28
ADXRS645HDYZ 15-TRIIP
ADIS16136AMLZ MODULE
ADIS16265 20-BFLGA
MAX22203ATU TQFN-38
MAX22201ATC TDFN-12
TMC6140-LA QFN-36
TMC2226-SA-T HTSSOP-28
TMC4671-LA QFN76
TMC6100-LA QFN-37
TMC2300-LA QFN-20
TMC2160A-TA TQFP-48
TMC6200-TA TQFP-48
TMC2224-LA QFN-28
LTM4712IY BGA-144
LTM4660EY 120-BGA
LTM4660IY 120-BGA
LTM4658EY 25-BGA
LTM4658IY 25-BGA
MAXM17635AMG uSLIC-24
MAXM17712AMB uSLIC-10
LTM8001IY 121-BGA
ADP5350ACPZ-1 32-LFCSP
FAQ
Q: Are your products original?
A: Yes, all products are original, new original import is our purpose.
Q: Which Certificates do you have?
A: We are ISO 9001:2015 Certified Company and member of ERAI.
Q: Can you support small quantity order or sample? Is the sample free?
A: Yes, we support sample order and small order. Sample cost is different according to your order or project.
Q: How to ship my order? Is it safe?
A: We use express to ship, such as DHL, Fedex, UPS, TNT, EMS. We can also use your suggested forwarder. Products will be in good packing and ensure the safety and we are responsible to product damage to your order.
Q: What about the lead time?
A: We can ship stock parts within 5 working days. If without stock, we will confirm lead time for you based on your order quantity.
