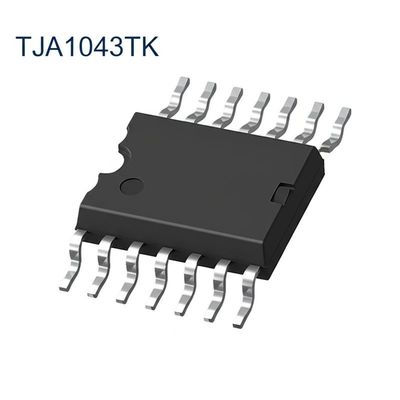

TJA1043TK ολοκληρωμένο κύκλωμα τσιπ 5Mbps Υψηλής ταχύτητας CAN πομποδέκτης HVSON14
Περιγραφή προϊόντος
Ο πομποδέκτης υψηλής ταχύτητας CAN TJA1043TK παρέχει μια διεπαφή μεταξύ ενός ελεγκτή πρωτοκόλλου δικτύου ελεγκτή (CAN) και του φυσικού διαύλου CAN δύο συρμάτων. Αυτός ο πομποδέκτης έχει σχεδιαστεί για εφαρμογές CAN υψηλής ταχύτητας στην αυτοκινητοβιομηχανία, προσφέροντας δυνατότητα διαφορικής μετάδοσης και λήψης σε έναν μικροελεγκτή με ελεγκτή πρωτοκόλλου CAN.
Προδιαγραφές
| Τύπος |
Πομποδέκτης |
| Πρωτόκολλο |
CANbus |
| Αριθμός προγραμμάτων οδήγησης/παραλήπτες |
1/1 |
| Διπλός |
Ήμισυ |
| Υστέρηση Δέκτη |
120 mV |
| Ρυθμός δεδομένων |
5 Mbps |
| Τάση - Τροφοδοσία |
4,5V ~ 5,5V |
| Θερμοκρασία λειτουργίας |
-40°C ~ 150°C |
| Βαθμός |
Αυτοκίνητο |
| Προσόν |
AEC-Q100 |
| Τύπος τοποθέτησης |
Επιφανειακή βάση |
| Πακέτο / Θήκη |
14-VDFN Exposed Pad |
| Πακέτο συσκευής προμηθευτή |
14-HVSON (3x4,5) |
Βασικά Χαρακτηριστικά
- Πλήρως συμβατό με ISO 11898-2:2003, ISO 11898-5:2007
- Ο χρονισμός συμμετρίας καθυστέρησης βρόχου επιτρέπει αξιόπιστη επικοινωνία με ταχύτητες δεδομένων έως και 5 Mbit/s στη γρήγορη φάση CAN FD
- Κατάλληλο για συστήματα 12 V και 24 V
- Χαμηλή ηλεκτρομαγνητική εκπομπή (EME) και υψηλή ηλεκτρομαγνητική ανοσία (EMI)
- Η είσοδος VIO επιτρέπει την άμεση διασύνδεση με μικροελεγκτές 3 V και 5 V
- Έξοδος SPLIT τάσης για σταθεροποίηση της υπολειπόμενης στάθμης διαύλου
- Λειτουργία μόνο ακρόασης για διάγνωση κόμβου και περιορισμό αποτυχίας
- Διατίθεται σε συσκευασίες HVSON14
- Συσκευασία χωρίς μόλυβδο HVSON14 (3,0 mm * 4,5 mm) με βελτιωμένη ικανότητα αυτοματοποιημένης οπτικής επιθεώρησης (AOI)
- Σκούρο πράσινο προϊόν (χωρίς αλογόνο και συμβατό με περιορισμούς επικίνδυνων ουσιών (RoHS))
Χαρακτηριστικά προστασίας και διάγνωσης
- Υψηλή ικανότητα χειρισμού ESD στους ακροδέκτες του διαύλου
- Οι ακροδέκτες διαύλου και το VBAT προστατεύονται από μεταβατικά σε περιβάλλοντα αυτοκινήτου
- Μετάδοση δεδομένων (TXD) κυρίαρχη λειτουργία χρονικού ορίου με διάγνωση
- Χειριστής βραχυκυκλώματος TXD-to-RXD με διάγνωση
- Θερμική προστασία με διάγνωση
- Ανίχνευση και ανάκτηση χαμηλής τάσης σε ακροδέκτες VCC, VIO και VBAT
- Διάγνωση βραχυκυκλώματος γραμμής λεωφορείου
- Διάγνωση σύσφιξης κυρίαρχου διαύλου
- Διάγνωση ψυχρής εκκίνησης (πρώτη σύνδεση μπαταρίας)
Σχετικά ηλεκτρονικά εξαρτήματα σε απόθεμα
| Αριθμός ανταλλακτικού |
Πακέτο |
| PIC32MZ1064DAR169T-I/6J |
169-LFBGA |
| PIC32MZ1025DAR176T-I/2J |
176-LQFP |
| PIC32MZ1025DAS169T-I/6J |
169-LFBGA |
| PIC32MZ2064DAK176T-I/2J |
176-LQFP |
| PIC32MZ2064DAL169T-I/HF |
169-LFBGA |
| PIC32MZ1025DAK169-V/HF |
169-LFBGA |
| PIC32MZ1025DAK176-V/2J |
176LQFP |
| PIC32MZ1025DAL176T-V/2J |
176-LQFP |
| PIC32MZ2064DAR176-V/2J |
176-LQFP |
| PIC32MZ1025DAL176-V/2J |
176LQFP |
| PIC32MZ1064DAR176-V/2J |
176-LQFP |
| PIC32MZ1064DAL169T-V/HF |
169-LFBGA |
| PIC32MZ1064DAL176-V/2J |
176-LQFP |
| PIC32MZ2025DAL176-V/2J |
176-LQFP |
| PIC32MZ1025DAL169T-V/HF |
169-LFBGA |
Συχνές Ερωτήσεις
Ε. Είναι τα προϊόντα σας πρωτότυπα;
Α: Ναι, όλα τα προϊόντα είναι πρωτότυπα, η νέα αρχική εισαγωγή είναι ο σκοπός μας.
Ε: Ποια Πιστοποιητικά έχετε;
Α: Είμαστε πιστοποιημένη εταιρεία ISO 9001:2015 και μέλος της ERAI.
Ε: Μπορείτε να υποστηρίξετε παραγγελία ή δείγμα μικρής ποσότητας; Είναι το δείγμα δωρεάν;
Α: Ναι, υποστηρίζουμε παραγγελία δείγματος και μικρή παραγγελία. Το κόστος του δείγματος είναι διαφορετικό ανάλογα με την παραγγελία ή το έργο σας.
Ε: Πώς να στείλω την παραγγελία μου; Είναι ασφαλές;
Α: Χρησιμοποιούμε express για αποστολή, όπως DHL, Fedex, UPS, TNT, EMS. Μπορούμε επίσης να χρησιμοποιήσουμε τον προτεινόμενο προωθητή σας. Τα προϊόντα θα είναι σε καλή συσκευασία και θα διασφαλίζουν την ασφάλεια και είμαστε υπεύθυνοι για τη ζημιά του προϊόντος στην παραγγελία σας.
Ε: Τι γίνεται με τον χρόνο παράδοσης;
Α: Μπορούμε να στείλουμε ανταλλακτικά μέσα σε 5 εργάσιμες ημέρες. Εάν δεν υπάρχει απόθεμα, θα επιβεβαιώσουμε τον χρόνο παράδοσης για εσάς με βάση την ποσότητα της παραγγελίας σας.
