TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

Name: TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage
Brand: ShenZhen Mingjiada Electronics Co.,Ltd.
SKU: TNY284 KG
Availability: InStock

Όλα τα Προϊόντα

Τσιπ ολοκληρωμένων κυκλωμάτων
(21035)

ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ ΤΗΣ BT
(557)

Αυτοκίνητες ενότητες IGBT
(2192)

Μικροελεγκτής MCU
(14833)

Ολοκληρωμένο κύκλωμα GaN
(166)

Τσιπ επεξεργαστή AI
(1226)

Προγραμματίσημη σειρά πυλών τομέων
(7004)

IC Ethernet
(1065)

Συνδετήρες
(3501)

Τσιπ IC μνήμης
(2550)

Ολοκληρωμένο κύκλωμα αισθητήρων
(2477)

Τσιπ IoT
(244)

Μονάδα 5G
(155)

Τσιπ WIFI
(153)

Τσιπ ολοκληρωμένου κυκλώματος Iphone
(54)

Ασύρματη ενότητα επικοινωνίας
(3701)

Θερμοστάτης ελεγκτών θερμοκρασίας
(9)

Ενσωματωμένες λύσεις
(5189)

Καλύτερα προϊόντα

CYPD6227-96BZXI ολοκληρωμένο κύκλωμα τσιπ διπλής θύρας USB Type-C ελεγκτής IC VFBGA96

MC33984CHFKR2 Συμπλέκτες ολοκληρωμένου κυκλώματος

MCZ33905DD5EKR2 Σύστημα βασικών τσιπ ολοκληρωμένου κυκλώματος Τσιπ με υψηλής ταχύτητας CAN και LIN

Πιστοποίηση

Κίνα ShenZhen Mingjiada Electronics Co.,Ltd. Πιστοποιήσεις

Αναθεωρήσεις πελατών

Στάλη πολύ γρήγορα, και πολύ χρήσιμος, νέος και αρχικός, θα σύστηνε ιδιαίτερα.

—— Νισικαβάα από την Ιαπωνία

Επαγγελματική και γρήγορη υπηρεσία, αποδεκτές τιμές για τα αγαθά. άριστη επικοινωνία, προϊόν όπως αναμενόταν. Συστήνω ιδιαίτερα αυτόν τον προμηθευτή.

—— Λουίς Από τις Ηνωμένες Πολιτείες

Υψηλής ποιότητας και αξιόπιστης απόδοσης: "Τα ηλεκτρονικά εξαρτήματα που λάβαμε από την [ShenZhen Mingjiada Electronics Co., Ltd.] είναι υψηλής ποιότητας και έχουν δείξει αξιόπιστη απόδοση στις συσκευές μας".

—— Ρίτσαρντ από τη Γερμανία

Ανταγωνιστικές τιμές: Οι τιμές που προσφέρονται από είναι πολύ ανταγωνιστικές, καθιστώντας την εξαιρετική επιλογή για τις ανάγκες προμηθειών μας.

—— Τιμ από τη Μαλαισία

Η εξυπηρέτηση πελατών που παρέχονται από είναι εξαιρετική. Είναι πάντα ευαίσθητοι και χρήσιμοι, εξασφαλίζοντας ότι οι ανάγκες μας ικανοποιούνται άμεσα.

—— Βίνσεντ από τη Ρωσία

Μεγάλες τιμές, γρήγορη παράδοση και εξαιρετική εξυπηρέτηση πελατών.

—— Νισικαβάα από την Ιαπωνία

Αξιόπιστα εξαρτήματα, γρήγορη αποστολή και εξαιρετική υποστήριξη.

—— Σαμ Από τις Ηνωμένες Πολιτείες

Υψηλής ποιότητας εξαρτήματα και μια απρόσκοπτη διαδικασία παραγγελίας.

—— Η Λίνα από τη Γερμανία

Είμαι Online Chat Now

TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

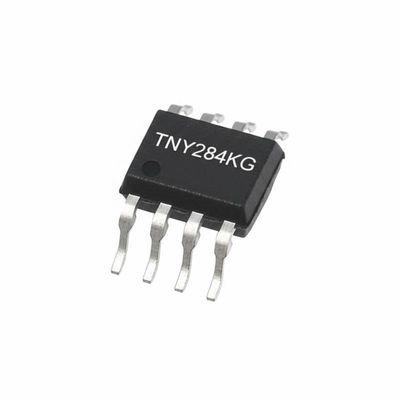

Μεγάλες Εικόνας : TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΝΗ
Μάρκα:	Original Factory
Πιστοποίηση:	Lead free / RoHS Compliant
Αριθμό μοντέλου:	TNY284 KG

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10
Τιμή:	Contact for Sample
Συσκευασία λεπτομέρειες:	12-BESOP
Χρόνος παράδοσης:	3-5 εργάσιμες ημέρες
Όροι πληρωμής:	TT
Δυνατότητα προσφοράς:	10000 κομμάτια την ημέρα

Επικοινωνία

TNY284KG Integrated Circuit Chip Power Supply Controller with 725V Rated MOSFET 11W Output Power and 85V to 265V Output Voltage

Περιγραφή

Αριθμός ανταλλακτικού:	TNY284 KG	Τάση εξόδου::	85 V έως 265 V
Ισχύς εξόδου::	11 W	Τάση εισόδου / τροφοδοσίας - Ελάχ.:	85 VAC
Τάση εισόδου / τροφοδοσίας - Μέγ.:	265 VAC	Κύκλος λειτουργίας - Μέγιστο::	67%
Επισημαίνω:	725V Rated MOSFET Integrated Circuit Chip , 11W Output Power Power Supply Controller , 85V to 265V Output Voltage TinySwitch-4 Series

TNY284KG Integrated Circuit Chip Energy-Efficient Off-Line Switcher With Line Compensated Overload Power

Product Description

TNY284KG is an energy-efficient offline switching power supply controller belonging to the TinySwitch-4 series. Designed specifically for offline power supply applications requiring high efficiency and low power consumption, this controller incorporates line compensation and overload power capability.

Specifications

Output Isolation	Isolated
Internal Switch(s)	Yes
Voltage - Breakdown	725V
Topology	Flyback
Duty Cycle	67%
Frequency - Switching	124kHz ~ 140kHz
Power (Watts)	6 W
Fault Protection	Current Limiting, Open Loop, Over Temperature, Over Voltage, Short Circuit
Control Features	EN
Operating Temperature	-40°C ~ 150°C (TJ)

Product Highlights

Lowest System Cost with Enhanced Flexibility

725 V rated MOSFET
Increases BV de-rating margin
Line compensated overload power - no additional components
Dramatically reduces max overload variation over universal input voltage range
±5% turn on UV threshold: line voltage sense with single external resistor
Simple ON/OFF control, no loop compensation needed
Selectable current limit through BP/M capacitor value
Higher current limit extends peak power or, in open frame applications, maximum continuous power
Lower current limit improves efficiency in enclosed adapters/chargers
Allows optimum TinySwitch™-4 choice by swapping devices with no other circuit redesign
Tight I2f parameter tolerance reduces system cost
Maximizes MOSFET and magnetics utilization
ON-time extension - extends low-line regulation range/hold-up time to reduce input bulk capacitance
Self-biased: no bias winding or bias components
Frequency jittering reduces EMI filter costs
Pin-out simplifies heat sinking to the PCB
SOURCE pins are electrically quiet for low EMI

Enhanced Safety and Reliability Features

Accurate hysteretic thermal shutdown protection with automatic recovery eliminates need for manual reset
Auto-restart delivers <3% of maximum power in short-circuit and open loop fault conditions
Output overvoltage shutdown with optional Zener
Fast AC reset with optional UV external resistor
Very low component count enhances reliability and enables single-sided printed circuit board layout
High bandwidth provides fast turn-on with no overshoot and excellent transient load response
Extended creepage between DRAIN and all other pins improves field reliability

EcoSmart™- Extremely Energy Efficient

Easily meets all global energy efficiency regulations
No-load <30 mW with bias winding, <150 mW at 265 VAC without bias winding
ON/OFF control provides constant efficiency down to very light loads - ideal for mandatory CEC regulations and EuP standby requirements

Applications

PC Standby and other auxiliary supplies
DVD/PVR and other low power set top decoders
Supplies for appliances, industrial systems, metering, etc
Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, etc.

Other Electronic Components In Stock

Part Number	Package
IPTC026N12NM6	PG-HDSOP-16
IQE057N10NM6CG	PG-TTFN-9
IR38060MGM18TRP	QFN-26
IRF7380TRPBF	SOIC-8
CYT2BL8CAAQ1AZEGST	176-LQFP
DF900R12IP4DPB60	MODULE
FF900R17ME7WB11	MODULE
ASP2100MNTXG	QFN-56
NCP1343FNAAABCD1R2G	10-SOP
NCP81520RMNTXG	QFN-52
NCP81523MNTXG	52-VFQFN
NCP13992AKDR2G	16-SOIC
NCP13992ANDR2G	16-SOIC
NCP13992CADR2G	16-SOIC
ASP2100RMNTXG	QFN-56
NCP81520MNTXG	48-VFQFN
NCP81283MNTXG	QFN-40
NCV21914DTBR2G	14-TSSOP
NCV20072DMR2G	8-MSOP
NCP45780IMN24RTWG	12-DFN
NIV3071MTW3TWG	16-WQFN
NIS3071MT4TWG	16-WQFN
NIS3071MT3TWG	16-WQFN
NIV3071MTW4TWG	16-WQFN
SNXH75M65L3F2STG	MODULE
FPF2188UCX	WLCSP-6
NFAQ1060L36T	38-PowerDIP
NFAM3512L7B	39-PowerDIP
NFAM2512L7B	39-PowerDIP
NXH350N100H4Q2F2S1G-R	MODULE
NXH350N100H4Q2F2P1G-R	MODULE
NFAM1512L7B	39-PowerDIP
NXH450B100H4Q2F2PG-R	MODULE

FAQ

Q: Are your products original?

A: Yes, all products are original, new original import is our purpose.

Q: Which Certificates do you have?

A: We are ISO 9001:2015 Certified Company and member of ERAI.

Q: Can you support small quantity order or sample? Is the sample free?

A: Yes, we support sample order and small order. Sample cost is different according to your order or project.

Q: How to ship my order? Is it safe?

A: We use express to ship, such as DHL, Fedex, UPS, TNT, EMS. We can also use your suggested forwarder. Products will be in good packing and ensure the safety and we are responsible to product damage to your order.

Q: What about the lead time?

A: We can ship stock parts within 5 working days. If without stock, we will confirm lead time for you based on your order quantity.
