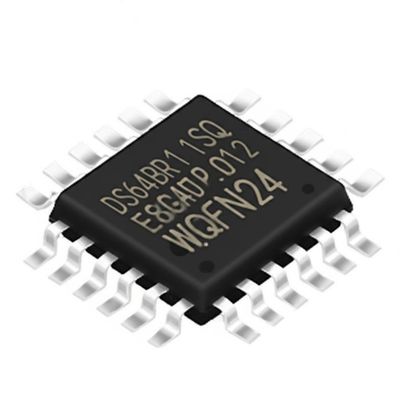

Ολοκληρωμένο Κύκλωμα Chip DS64BR111SQ 6.4Gbps Διπλού Καναλιού Repeater για Σειριακούς Συνδέσμους WQFN24
Περιγραφή Προϊόντος
Το DS64BR111SQ είναι ένα εξαιρετικά χαμηλής κατανάλωσης, υψηλής απόδοσης διπλού καναλιού repeater για σειριακούς συνδέσμους με ρυθμούς δεδομένων έως 6.4 Gbps. Η διάταξη ακίδων του DS64BR111 είναι διαμορφωμένη ως μία αμφίδρομη λωρίδα (ένα κανάλι μετάδοσης, ένα κανάλι λήψης).
Το DS64BR111SQ διαθέτει ένα ισχυρό 4-σταδιακό συνεχούς χρόνου γραμμικό εξισωτή (CTLE) για να παρέχει ενίσχυση έως και +25 dB στα 3.2 GHz και να ανοίξει ένα μάτι εισόδου που είναι εντελώς κλειστό λόγω της παρεμβολής μεταξύ συμβόλων (ISI) που προκαλείται από τα μέσα διασύνδεσης, όπως ένα backplane FR-4 ή καλώδια AWG-30. Ο πομπός διαθέτει ένα προγραμματιζόμενο πρόγραμμα οδήγησης απο-έμφασης εξόδου με έως και -12 dB και επιτρέπει την επιλογή επιπέδων τάσης πλάτους από 700 mVp-p έως 1200 mVp-p για να ταιριάζει σε πολλαπλά σενάρια εφαρμογής.
Προδιαγραφές
| Τύπος |
Buffer, ReDriver |
| Εφαρμογές |
SAS, SATA |
| Είσοδος |
CML |
| Έξοδος |
CML |
| Ρυθμός Δεδομένων (Μέγιστος) |
6.4Gbps |
| Αριθμός Καναλιών |
2 |
| Χρόνος Καθυστέρησης |
230ps |
| Συνθήκευση Σήματος |
Εξισορρόπηση Εισόδου, Απο-έμφαση Εξόδου |
| Χωρητικότητα - Είσοδος |
10 pF |
| Τάση - Τροφοδοσία |
2.375V ~ 3.6V |
| Ρεύμα - Τροφοδοσία |
50mA |
| Θερμοκρασία Λειτουργίας |
-40°C ~ 85°C |
| Τύπος Συναρμολόγησης |
Επιφανειακή Συναρμολόγηση |
| Πακέτο / Θήκη |
24-WFQFN Exposed Pad |
| Πακέτο Συσκευής Προμηθευτή |
24-WQFN (4x4) |
Βασικά Χαρακτηριστικά
Διπλού Καναλιού Repeater για έως 6.4 Gbps
1x Αμφίδρομη Λωρίδα
Χαμηλή κατανάλωση ρεύματος 65mW/Channel (Τυπική), με επιλογή απενεργοποίησης αχρησιμοποίητων καναλιών
Προηγμένα Χαρακτηριστικά Συνθήκευσης Σήματος
Εξισορρόπηση Λήψης έως +25 dB
Απο-έμφαση Μετάδοσης έως -12 dB
Έλεγχος VOD Μετάδοσης: 700 έως 1200 mVp-p
< 0.2 UI του Residual DJ στα 6.4 Gbps
Προγραμματιζόμενο μέσω επιλογής ακίδων, EEPROM ή SMBus Interface
Λειτουργία Μονής Τροφοδοσίας Επιλέξιμη: 2.5V ή 3.3v
Flow-Thru Pinout σε πακέτο 4mmx4mm 24-Pin Leadless WQFN
>5kV HBM ESD Rating
Βιομηχανικό εύρος θερμοκρασίας λειτουργίας -40 έως 85°C
Εφαρμογές
Μονάδες καλωδίων χαλκού υψηλής ταχύτητας και FR-4 Backplane σε συστήματα επικοινωνίας FC, SAS, SATA 3/6 Gbps (με ανίχνευση 00B), InfiniBand, CPRI, OBSAI, RXAUI και πολλά άλλα
