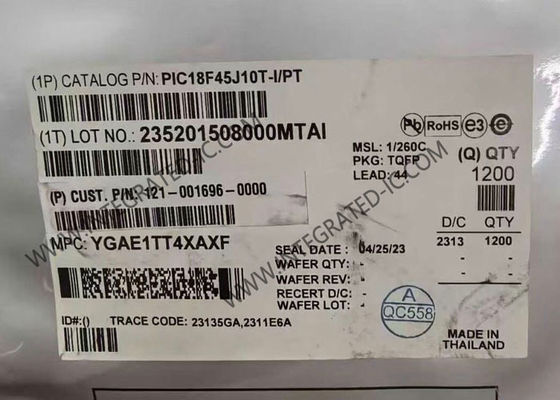

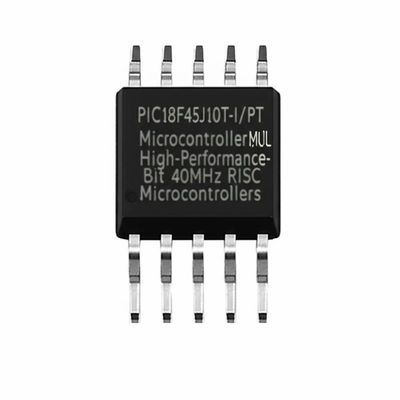

PIC18F45J10T-I/PT Μικροελεγκτής MCU Υψηλής Απόδοσης 8-Bit 40MHz RISC Μικροελεγκτές
Το PIC18F45J10T-I/PT είναι ιδανικό για εφαρμογές που απαιτούν χαμηλό κόστος, υψηλή ταχύτητα και βελτιωμένα περιφερειακά σειριακής επικοινωνίας. Αυτός ο μικροελεγκτής λειτουργεί στα 40MHz με τροφοδοσία 3V και διαθέτει ένα βελτιωμένο USART με δυνατότητα LIN, δύο σύγχρονες σειριακές θύρες με μάσκα διεύθυνσης για I2C, καθιστώντας το μια οικονομικά αποδοτική λύση γενικής χρήσης για σχέδια που απαιτούν αντοχή 1k Flash, εξομοιωμένη EEPROM και εξωτερική πηγή κρυστάλλου ή ρολογιού.
Προδιαγραφές
| Επεξεργαστής πυρήνα |
PIC |
| Μέγεθος πυρήνα |
8-Bit |
| Ταχύτητα |
40MHz |
| Συνδεσιμότητα |
I2C, SPI, UART/USART |
| Περιφερειακά |
Ανίχνευση/Επαναφορά Brown-out, POR, PWM, WDT |
| Αριθμός I/O |
32 |
| Μέγεθος μνήμης προγράμματος |
32KB (16K x 16) |
| Τύπος μνήμης προγράμματος |
FLASH |
| Μέγεθος RAM |
1K x 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) |
2.7V ~ 3.6V |
| Μετατροπείς δεδομένων |
A/D 13x10b |
| Τύπος ταλαντωτή |
Εσωτερικός |
| Θερμοκρασία λειτουργίας |
-40°C ~ 85°C (TA) |
Ειδικά χαρακτηριστικά μικροελεγκτή
- Εύρος τάσης λειτουργίας: 2.0V έως 3.6V
- Είσοδος ανεκτική στα 5.5V (μόνο ψηφιακές ακίδες)
- Ενσωματωμένος ρυθμιστής 2.5V
- 4x Phase Lock Loop (PLL) διαθέσιμο για κρυστάλλους και εσωτερικούς ταλαντωτές
- Αυτοπρογραμματιζόμενο υπό έλεγχο λογισμικού
- Τεχνολογία Flash CMOS χαμηλής ισχύος, υψηλής ταχύτητας
- Αρχιτεκτονική βελτιστοποιημένη για μεταγλωττιστή C με προαιρετικό εκτεταμένο σύνολο εντολών
- Επίπεδα προτεραιότητας για διακοπές
- 8 x 8 Μονός-Κύκλος Υλικού Πολλαπλασιαστής
- Εκτεταμένο Watchdog Timer (WDT) με προγραμματιζόμενη περίοδο από 4 ms έως 131s
- Σειριακός Προγραμματισμός In-Circuit Single-Supply™ (ICSP™) μέσω δύο ακίδων
- Εντοπισμός σφαλμάτων In-Circuit (ICD) με τρία σημεία διακοπής μέσω δύο ακίδων
- Λειτουργίες διαχείρισης ενέργειας με εναλλαγή ρολογιού
Ευέλικτη δομή ταλαντωτή
- Δύο λειτουργίες κρυστάλλου, έως 40 MHz
- Δύο λειτουργίες εξωτερικού ρολογιού, έως 40 MHz
- Εσωτερικός ταλαντωτής 31 kHz
- Δευτερεύων ταλαντωτής χρησιμοποιώντας Timer1 @ 32 kHz
- Εκκίνηση ταλαντωτή δύο ταχυτήτων
- Παρακολούθηση ρολογιού ασφαλείας για ασφαλή τερματισμό εάν σταματήσει το περιφερειακό ρολόι
Σημαντικά περιφερειακά
- Υψηλό ρεύμα Sink/Source 25 mA/25 mA (PORTB και PORTC)
- Τρεις προγραμματιζόμενες εξωτερικές διακοπές
- Τέσσερις διακοπές αλλαγής εισόδου
- Μία μονάδα Capture/Compare/PWM (CCP)
- Μία βελτιωμένη μονάδα Capture/Compare/PWM (ECCP) με πολλαπλές εξόδους PWM
- Δύο μονάδες Master Synchronous Serial Port (MSSP)
- Μία βελτιωμένη διευθυνσιοδοτούμενη μονάδα USART που υποστηρίζει RS-485, RS-232 και LIN/J2602
- 10-Bit, έως 13-Channel Analog-to-Digital Converter module
- Διπλοί αναλογικοί συγκριτές με πολυπλεξία εισόδου
