ISO7742DWR High-Speed Quad-Channel Digital Isolator with 5000 Vrms Isolation and 100 Mb/s Data Rate

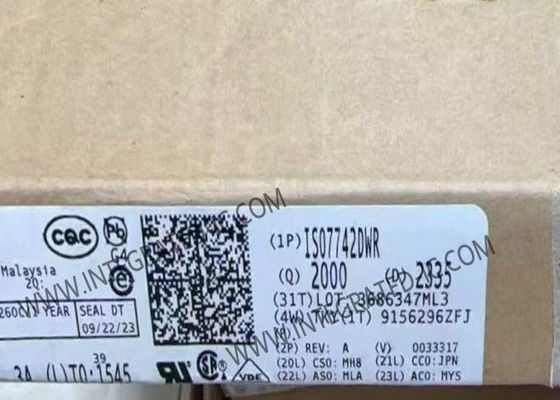

Μεγάλες Εικόνας : ISO7742DWR High-Speed Quad-Channel Digital Isolator with 5000 Vrms Isolation and 100 Mb/s Data Rate

Λεπτομέρειες:

Τόπος καταγωγής:	ΣΟ
Μάρκα:	Original Factory
Πιστοποίηση:	Lead free / RoHS Compliant
Αριθμό μοντέλου:	ISO7742DWR

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10
Τιμή:	Contact for Sample
Συσκευασία λεπτομέρειες:	SOIC-16
Χρόνος παράδοσης:	3-5 εργάσιμες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10000 κομμάτια την ημέρα

Επικοινωνία

ISO7742DWR High-Speed Quad-Channel Digital Isolator with 5000 Vrms Isolation and 100 Mb/s Data Rate

Περιγραφή

Αριθμός ανταλλακτικού:	ISO7742DWR	Αριθμός καναλιών::	4 κανάλι
Ρυθμός δεδομένων::	100 Mb/s	Τάση απομόνωσης::	5000 Vrms
Τάση τροφοδοσίας - Μέγιστο::	5.5 V	Τάση τροφοδοσίας - ελάχιστο::	2.25 Β
Επισημαίνω:	5000 Vrms Isolation Digital Isolator , 100 Mb/s Data Rate Digital Isolator , High-Speed Digital Isolator

ISO7742DWR Integrated Circuit Chip High-Speed Quad-Channel Digital Isolators

Product Description

The ISO7742DWR is a high-performance, quad-channel digital isolator with 5000VRMS (DW package) and 3000VRMS (DBQ package) isolation ratings per UL 1577. This family includes devices with reinforced insulation ratings according to VDE, CSA, TUV and CQC. The ISO7741B device is designed for applications requiring basic insulation ratings only.

Specifications

Parameter	Value
Number of Channels	4
Inputs - Side 1/Side 2	2/2
Channel Type	Unidirectional
Voltage - Isolation	5000Vrms
Common Mode Transient Immunity (Min)	85kV/µs
Data Rate	100Mbps
Propagation Delay tpLH / tpHL (Max)	16ns, 16ns
Pulse Width Distortion (Max)	4.9ns
Rise / Fall Time (Typ)	2.4ns, 2.4ns
Voltage - Supply	2.25V ~ 5.5V
Operating Temperature	-55°C ~ 125°C

Key Features

100Mbps data rate
Robust isolation barrier:
- >30-year projected lifetime at 1500VRMS working voltage
- Up to 5000VRMS isolation rating
- Up to 12.8kV surge capability
- ±100kV/μs typical CMTI
Wide supply range: 2.25V to 5.5V
2.25V to 5.5V level translation
Default output high (ISO774x) and low (ISO774xF) options
Wide temperature range: -55°C to 125°C
Low power consumption: typical 1.5mA per channel at 1Mbps
Low propagation delay: 10.7ns typical (5V Supplies)
Robust electromagnetic compatibility (EMC):
- System-level ESD, EFT, and surge immunity
- ±8kV IEC 61000-4-2 contact discharge protection across isolation barrier
- Low emissions
Wide-SOIC (DW-16) and QSOP (DBQ-16) package options
Automotive version available: ISO774x-Q1
Safety-related certifications:
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL 1577 component recognition program
- IEC 61010-1, IEC 62368-1, IEC 60601-1, and GB 4943.1 certifications

Applications

Industrial automation
Motor control
Power supplies
Solar inverters
Medical equipment
