6EDL04N02PR Chip ολοκληρωμένου κυκλώματος 200V Τριφασικός οδηγός μισής γέφυρας με 6 οδηγούς και έξοδο 165 mA

Μεγάλες Εικόνας : 6EDL04N02PR Chip ολοκληρωμένου κυκλώματος 200V Τριφασικός οδηγός μισής γέφυρας με 6 οδηγούς και έξοδο 165 mA

Λεπτομέρειες:

Τόπος καταγωγής:	ΣΟ
Μάρκα:	Original Factory
Πιστοποίηση:	Lead free / RoHS Compliant
Αριθμό μοντέλου:	6EDL04N02PR

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10
Τιμή:	Contact for Sample
Συσκευασία λεπτομέρειες:	TSSOP-28
Χρόνος παράδοσης:	3-5 εργάσιμες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10000 κομμάτια την ημέρα

Επικοινωνία

6EDL04N02PR Chip ολοκληρωμένου κυκλώματος 200V Τριφασικός οδηγός μισής γέφυρας με 6 οδηγούς και έξοδο 165 mA

Περιγραφή

Αριθμός ανταλλακτικού:	6EDL04N02PR	Αριθμός οδηγών::	6 οδηγός
Αριθμός εξόδων::	6 παραγωγή	Ρεύμα εξόδου::	165 mA
Τάση τροφοδοσίας - ελάχιστο::	13 V	Τάση τροφοδοσίας - Μέγιστο::	17.5 Β
Επισημαίνω:	Ολοκληρωμένο Κύκλωμα Chip 200V , Gate Driver 6 Driver , Gate Driver 165 mA

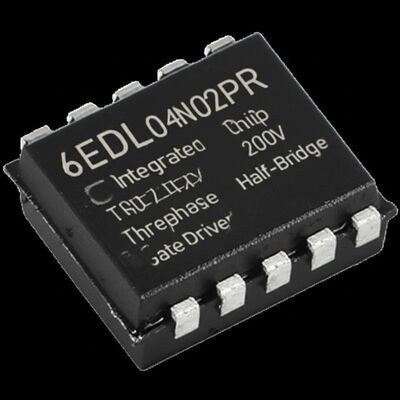

6EDL04N02PR Ολοκληρωμένο Κύκλωμα Chip 200V Three-phase Half-Bridge Gate Driver

Περιγραφή Προϊόντος

Το 6EDL04N02PR είναι ένα πλήρες bridge driver για τον έλεγχο συσκευών ισχύος όπως MOS-transistors ή IGBTs σε 3-φασικά συστήματα με μέγιστη τάση μπλοκαρίσματος +600 V. Βασισμένο στην χρησιμοποιούμενη τεχνολογία SOI, υπάρχει εξαιρετική ανθεκτικότητα σε μεταβατικές τάσεις. Δεν υπάρχουν παρασιτικές δομές θυρίστορ στη συσκευή. Επομένως, δεν μπορεί να συμβεί παρασιτική ασφάλιση σε όλες τις θερμοκρασίες και τις συνθήκες τάσης.

Προδιαγραφές

Διαμόρφωση Οδήγησης	Half-Bridge
Τύπος Καναλιού	3-Φάσεων
Αριθμός Drivers	6
Τύπος Πύλης	IGBT, MOSFET (N-Channel, P-Channel)
Τάση - Τροφοδοσία	10V ~ 17.5V
Λογική Τάση - VIL, VIH	1.1V, 1.7V
Τύπος Εισόδου	Μη αναστρέψιμη
Τάση Υψηλής Πλευράς - Μέγιστη (Bootstrap)	200 V
Χρόνος Ανόδου / Πτώσης (Τυπικός)	60ns, 26ns
Θερμοκρασία Λειτουργίας	-40°C ~ 125°C (TJ)

Χαρακτηριστικά

Τεχνολογία λεπτού φιλμ-SOI της Infineon
Μέγιστη τάση μπλοκαρίσματος +600 V
Ρεύμα πηγής/καταβόθρας εξόδου +0.165 A/-0.375 A
Ενσωματωμένη εξαιρετικά γρήγορη, χαμηλή RDS(ON) Bootstrap Δίοδος
Ανεξαρτησία της εξόδου της γέφυρας σε αρνητικές μεταβατικές τάσεις έως -50 V που δίνονται από την τεχνολογία SOI
Ξεχωριστά κυκλώματα ελέγχου για όλους τους έξι drivers
Ανίχνευση υπερβολικού ρεύματος και υποτάσης τροφοδοσίας
Εξωτερικά προγραμματιζόμενη καθυστέρηση για εκκαθάριση σφάλματος μετά την ανίχνευση υπερβολικού ρεύματος
Απενεργοποίηση όλων των διακοπτών κατά τη διάρκεια συνθηκών σφάλματος CMOS και LSTTL συμβατή είσοδος (αρνητική λογική)
Διασταύρωση σήματος κάθε φάσης για την αποφυγή διασταυρούμενης αγωγιμότητας

Εφαρμογές

Οικιακές συσκευές, συμπιεστές ψύξης, κλιματισμός
Ανεμιστήρες, αντλίες
Κινητήρες, γενικής χρήσης μετατροπείς
Ηλεκτρικά εργαλεία, ελαφρά ηλεκτρικά οχήματα

Άλλα Ηλεκτρονικά Εξαρτήματα Σε Απόθεμα

Αριθμός Μέρους	Πακέτο
MIMXRT1021CAG4B	144-LQFP
MIMXRT1172DVMAA	289-LFBGA
LPC54114J256UK49Z	49-UFBGA
LPC824M201JHI33K	32-HVQFN
MKL26Z256VMP4	64-LFBGA
LPC43S67JET256E	256-LBGA
LPC1778FET180	180-TFBGA
LPC43S20FBD144E	144-LQFP
LPC18S57JBD208E	208-LQFP
LPC4330FET100Y	100-TFBGA
LPC804M101JDH24J	24-TSSOP
MKL16Z64VFM4	32-VFQFN
LPC4076FET180	180-TFBGA
LPC1830FBD144	144-LQFP
MKV58F1M0VLL24	144-LQFP
LPC5526JBD100K	100-HLQFP
S9KEAZN16AMLCR	32-LQFP
LPC4330FET180	180-TFBGA
LPC11U68JBD100K	100-LQFP
LPC1833JET100E	100-TFBGA
LPC1751FBD80K	80-LQFP
MKL17Z256VMP4	64-LFBGA
LPC54016JBD208E	208-LQFP
MKL27Z256VFT4	48-UFQFN
MKL02Z32VFK4	24-VFQFN
LPC812M101JTB16X	16-XFDFN
LPC54S018JBD208E	208-LQFP
MKS22FN128VFT12	48-QFN
LPC11E66JBD48E	48-LQFP
MK12DN512VMC5	121-LFBGA

Συχνές Ερωτήσεις

Ε: Είναι τα προϊόντα σας αυθεντικά;

Α: Ναι, όλα τα προϊόντα είναι αυθεντικά, η νέα αυθεντική εισαγωγή είναι ο σκοπός μας.

Ε: Ποια Πιστοποιητικά έχετε;

Α: Είμαστε μια εταιρεία πιστοποιημένη κατά ISO 9001:2015 και μέλος της ERAI.

Ε: Μπορείτε να υποστηρίξετε παραγγελία μικρής ποσότητας ή δείγμα; Είναι δωρεάν το δείγμα;

Α: Ναι, υποστηρίζουμε παραγγελία δείγματος και μικρή παραγγελία. Το κόστος του δείγματος διαφέρει ανάλογα με την παραγγελία ή το έργο σας.

Ε: Πώς να στείλω την παραγγελία μου; Είναι ασφαλές;

Α: Χρησιμοποιούμε express για αποστολή, όπως DHL, Fedex, UPS, TNT, EMS. Μπορούμε επίσης να χρησιμοποιήσουμε τον προτεινόμενο μεταφορέα σας. Τα προϊόντα θα είναι σε καλή συσκευασία και θα εξασφαλίσουν την ασφάλεια και είμαστε υπεύθυνοι για ζημιές στο προϊόν στην παραγγελία σας.

Ε: Τι γίνεται με τον χρόνο παράδοσης;

Α: Μπορούμε να στείλουμε ανταλλακτικά σε απόθεμα εντός 5 εργάσιμων ημερών. Εάν δεν υπάρχει απόθεμα, θα επιβεβαιώσουμε τον χρόνο παράδοσης για εσάς με βάση την ποσότητα της παραγγελίας σας.
