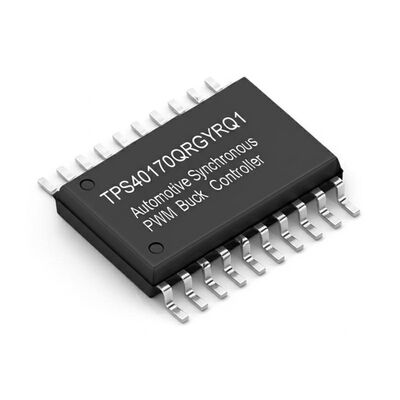

TPS40170QRGYRQ1 Automotive Synchronous PWM Buck Controller
Το TPS40170QRGYRQ1 είναι ένας σύγχρονος ελεγκτής buck PWM με πλήρη χαρακτηριστικά σχεδιασμένος για εφαρμογές μετατροπέων DC-DC υψηλής πυκνότητας και αξιοπιστίας. Λειτουργώντας με εύρος τάσης εισόδου από 4,5 V έως 60 V, αυτός ο ελεγκτής εφαρμόζει έλεγχο λειτουργίας τάσης με αντιστάθμιση τροφοδοσίας τάσης εισόδου για άμεση απόκριση στις αλλαγές τάσης εισόδου. Η συχνότητα μεταγωγής είναι προγραμματιζόμενη από 100 kHz έως 600 kHz.
Βασικές Προδιαγραφές
| Παράμετρος |
Αξία |
| Τύπος εξόδου |
Πρόγραμμα οδήγησης τρανζίστορ |
| Λειτουργία |
Υποχώρηση |
| Διαμόρφωση εξόδου |
Θετικός |
| Τοπολογία |
Αίξ |
| Αριθμός Εξόδων |
1 |
| Φάσεις εξόδου |
1 |
| Παροχή τάσης |
4,5V ~ 60V |
| Συχνότητα εναλλαγής |
100kHz ~ 600kHz |
| Κύκλος εργασίας (Μέγ.) |
95% |
| Σύγχρονος ανορθωτής |
Ναί |
| Συγχρονισμός ρολογιού |
Ναί |
| Λειτουργίες ελέγχου |
Όριο ρεύματος, Ενεργοποίηση, Έλεγχος συχνότητας, Καλή ισχύς, Ομαλή εκκίνηση, Παρακολούθηση |
| Θερμοκρασία λειτουργίας |
-40°C ~ 125°C (TJ) |
| Τύπος τοποθέτησης |
Επιφανειακή βάση |
| Πακέτο / Θήκη |
20-VFQFN Exposed Pad |
| Πακέτο συσκευής προμηθευτή |
20-VQFN (3,5x4,5) |
Προηγμένες δυνατότητες
- Εύρος ευρείας τάσης εισόδου από 4,5V έως 60V
- Τάση αναφοράς 600 mV με ακρίβεια 1%.
- Προγραμματιζόμενη UVLO και υστέρηση
- Έλεγχος λειτουργίας τάσης με τροφοδοσία τάσης προς τα εμπρός
- Προγραμματιζόμενη συχνότητα μεταξύ 100kHz και 600kHz
- Συγχρονισμός αμφίδρομης συχνότητας με κύρια και δευτερεύουσα επιλογή
- Προστασία υπερέντασης με ανίχνευση FET χαμηλής πλευράς και προστασία βραχυκυκλώματος ανίχνευσης FET υψηλής πλευράς με ενσωματωμένη θερμική αντιστάθμιση
- Προγραμματιζόμενη μαλακή εκκίνηση κλειστού βρόχου
- Υποστηρίζει προκατειλημμένες εξόδους
- Θερμική διακοπή στους 165°C με υστέρηση
- Παρακολούθηση τάσης και καλή παρακολούθηση ισχύος
- ΕΝΕΡΓΟΠΟΙΗΣΗ με απενεργοποίηση 1-μA χαμηλού ρεύματος
- Έξοδος 8-V και 3,3-V LDO
- Ενσωματωμένη δίοδος bootstrap
- Συμπαγής συσκευασία 20 ακίδων 4,5 mm × 3,5 mm VQFN (RGY)
Προστασία & Παρακολούθηση Συστήματος
Το TPS40170QRGYRQ1 περιλαμβάνει ολοκληρωμένα χαρακτηριστικά προστασίας συστήματος, όπως προγραμματιζόμενη UVLO, προγραμματιζόμενη προστασία υπερέντασης (OCP) μέσω ανίχνευσης FET χαμηλής πλευράς, επιλέξιμη προστασία βραχυκυκλώματος (SCP) μέσω ανίχνευσης FET υψηλής πλευράς και προστασία θερμικής απενεργοποίησης.
Εφαρμογές στοχοθέτησης
Προηγμένα συστήματα υποστήριξης οδηγού (ADAS), συστήματα ενημέρωσης και ψυχαγωγίας αυτοκινήτου και οθόνες συμπλέγματος αυτοκινήτου.
