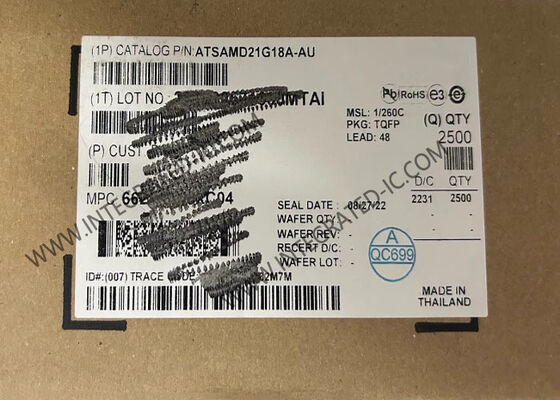

Μικροελεγκτής MCU ATSAMD21G18A-AU
Υψηλής απόδοσης μικροελεγκτής 32 bit με επεξεργαστή ARM Cortex-M0+ 48MHz με μνήμη 256KB Flash και 32KB SRAM.Αυτό το MCU χαμηλής ισχύος προσφέρει ολοκληρωμένες επιλογές συνδεσιμότητας και προηγμένα περιφερειακά για βιομηχανικές εφαρμογές.
Επισκόπηση του προϊόντος
Το ATSAMD21G18A-AU είναι ένας μικροελεγκτής χαμηλής ισχύος που χρησιμοποιεί τον επεξεργαστή Arm® Cortex®-M0+ 32 bit. Διατίθεται σε διαμόρφωση 48 πιν με έως και 256 KB Flash και 32 KB SRAM,λειτουργεί σε μέγιστη συχνότητα 48 MHz και επιτυγχάνει 2Σχεδιασμένο για απρόσκοπτη μετάβαση εντός της σειράς προϊόντων, διαθέτει πανομοιότυπες περιφερειακές ενότητες, ενέδικο συμβατό κωδικό, πανομοιότυπο γραμμικό χάρτη διευθύνσεων,και οδούς μετανάστευσης συμβατές με πινάκια.
Τεχνικές προδιαγραφές
| Σειρά | SAM D21G, Λειτουργική ασφάλεια (FuSa) |
| Πρωτογενής επεξεργαστής | ARM® Cortex®-M0+ |
| Μέγεθος πυρήνα | 32 bit |
| Ταχύτητα | 48MHz |
| Συνδεσιμότητα | Δοκιμαστική μονάδα |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, DMA, I2S, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 38 |
| Μέγεθος μνήμης προγράμματος | 256KB (256K x 8) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος RAM | 32K x 8 |
| Προμήθεια τάσης | 1.62V ~ 3.6V |
| Μετατροπείς δεδομένων | Α/Δ 14x12b· Δ/Α 1x10b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 48-TQFP (7x7) |
| Πακέτο / Κουτί | 48-TQFP |
Βασικά χαρακτηριστικά
Πολλαπλασιαστής υλικού ενός κύκλου
Μικρό μπουφέρα ιχνηλασίας
256KB αυτοπρογραμματιζόμενο Flash στο σύστημα
32KB μνήμη SRAM
Επαναφορά ενεργοποίησης (POR) και ανίχνευση διακοπής λειτουργίας (BOD)
Εσωτερικές και εξωτερικές επιλογές ρολογιού με ψηφιακό κλειδωμένο βρόχο συχνότητας 48MHz (DFLL48M)
Εξωτερικός ελεγκτής διακοπής (EIC) με 16 εξωτερικές διακοπές
Δύο-πιν Serial Wire Debug (SWD) διεπαφή προγραμματισμού
Συμβατό με SAM D20
Τρόποι αδρανούς και αναμονής ύπνου με περιφερειακά συστήματα SleepWalking
Ελεγκτής άμεσης πρόσβασης σε μνήμη 12 καναλιών (DMAC)
Σύστημα εκδηλώσεων 12 διαύλων
Πολλαπλές διαμορφώσεις χρονόμετρου/μετρητή
Συγχρονισμένη δημιουργία προτύπων PWM
Αποφασιστική προστασία από σφάλματα και ρυθμιζόμενος χρόνος απουσίας
Διακοπή για αυξημένη ανάλυση
Μετρητής πραγματικού χρόνου (RTC) 32 bit με ρολόι/ημερολόγιο
Χρονοδιακόπτης φύλαξης σκύλου (WDT)
Η γεννήτρια CRC-32
Εγκατεστημένη λειτουργία συσκευής με οκτώ τελικά σημεία
Συνολικές διεπαφές επικοινωνίας
Προηγμένες αναλογικές δυνατότητες
Μετατροπέας ψηφιακού-αναλογικού (DAC) 10 bit, 350 kbps
Δύο αναλογικοί συγκριτές (AC) με παράθυρο σύγκρισης
256-κανάλια χωρητική επαφή και ανίχνευση εγγύτητας
38 πινάκια GPIO
Σχετικά συστατικά σε απόθεμα
| Αριθμός τμήματος |
Πακέτο |
| Επικαιροποιημένα συστήματα | 8-LFPAK |
| MC74VHC1G03DFT1G-Q | SC-88A-5 |
| Επικαιροποιημένα συστήματα | 16-SOIC |
| NL17SZS11DFT2G-Q | SC-88 |
| NL27WZU04ADFT2G | SC-88 |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | ΤΟ-247-2 |
| NVJD4158CT1G | SC-88 |
| Επικαιροποιημένο | ΑΠΜ-32 |
| NL17SZ08XV5T2GH | SOT-553 |
| NC7SZU04AM5X | SOT-23-5 |
| NDSH20120CDN | ΤΟ-247-3 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | ΤΟ-247-2 |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 5-DFN |
| Ειδικότερα, τα στοιχεία που αναφέρονται στην παράγραφο 1 μπορούν να χρησιμοποιηθούν για την παρακολούθηση της συμμόρφωσης. | SC-88A-5 |
| PCGA3040G2F | SIP-6 |
| NCP51313ADR2G | 8-SOIC |
| Επικαιροποιήσεις | ΜΟΔΥΛΟ |
| NCP45496XMNWTWG | 20-QFN |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | ΜΟΔΥΛΟ |
| NCP45732IMN24TWG | 10-DFN |
| NDSH30120CDN | ΤΟ-247-3 |
| Δοκιμαστική μονάδα | ΤΟ-247-2 |
| NL17SZU04ADFT2G | SC-88A |
| NL27WZU04ADBVT1G | SC-74 |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006. | 5-DFN |
| ΒΒΓ1000Ν170Μ1 | D2PAK-7 |
| LX34311T-H/ST | Εφαρμογή της SSOP-14 |
| ΠΙΚ12LF1552T-E/MU | UDFN-8 |
| RN171-I/RM441 | ΜΟΔΥΛΟ |
| ATMEGAS64M1-MA-HP | 32-TQFP |
Συχνές Ερωτήσεις
Τα προϊόντα σας είναι πρωτότυπα;
Ναι, όλα τα προϊόντα είναι πρωτότυπα, νέα πρωτότυπη εισαγωγή είναι ο σκοπός μας.
Ποια Πιστοποιητικά έχετε;
Είμαστε πιστοποιημένη εταιρεία ISO 9001:2015 και μέλος της ERAI.
Μπορείτε να υποστηρίξετε παραγγελία μικρής ποσότητας ή δείγμα; Είναι το δείγμα δωρεάν;
Ναι, υποστηρίζουμε παραγγελίες δειγμάτων και μικρές παραγγελίες.
Πώς να στείλω την παραγγελία μου;
Χρησιμοποιούμε ταχυμεταφορείς όπως DHL, FedEx, UPS, TNT και EMS. Μπορούμε επίσης να χρησιμοποιήσουμε τον προτεινόμενο μεταφορέα σας.Και εμείς αναλαμβάνουμε την ευθύνη για τυχόν ζημιά στην παραγγελία σας..
Τι γίνεται με τον χρόνο προετοιμασίας;
Μπορούμε να στείλουμε εξαρτήματα από αποθέματα μέσα σε 5 εργάσιμες ημέρες.
