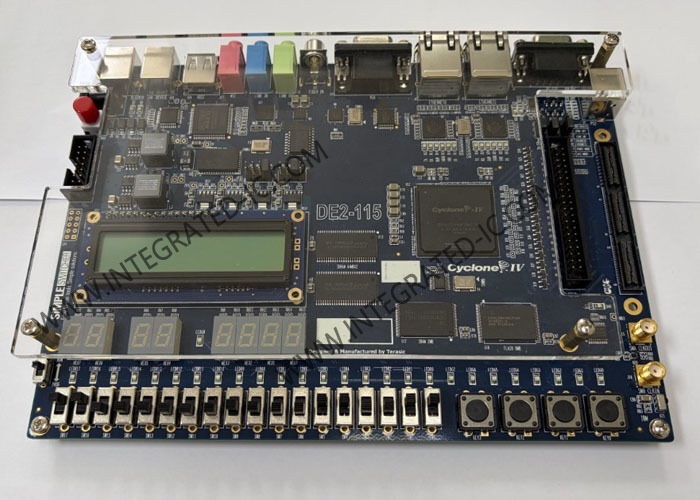

DE2-115 Embedded Solutions EP4CE115 Cyclone IV E FPGA Development And Education Kit
Το κιτ ανάπτυξης και εκπαίδευσης FPGA DE2-115 διαθέτει τη συσκευή Cyclone IV E, σχεδιασμένη για να καλύψει την αυξανόμενη ζήτηση για ευέλικτες λύσεις χαμηλού κόστους σε εφαρμογές κινητού βίντεο, φωνής, πρόσβασης δεδομένων και απεικόνισης υψηλής ποιότητας. Αυτή η πλατφόρμα προσφέρει μια βέλτιστη ισορροπία κόστους, κατανάλωσης ενέργειας και ολοκληρωμένων δυνατοτήτων λογικής, μνήμης και DSP.
Προδιαγραφές πυρήνα FPGA
Εξοπλισμένο με τη συσκευή Cyclone EP4CE115, το DE2-115 προσφέρει 114.480 λογικά στοιχεία (LEs) - το μεγαλύτερο διαθέσιμο στη σειρά Cyclone IV E - μαζί με έως και 3,9 Mbits RAM και 266 πολλαπλασιαστές. Αυτή η διαμόρφωση παρέχει ανώτερη λειτουργικότητα και μειωμένη κατανάλωση ενέργειας σε σύγκριση με τις συσκευές Cyclone προηγούμενης γενιάς.
Βασικά χαρακτηριστικά
Συσκευή FPGA
- Cyclone® IV EP4CE115 FPGA
- 114.480 λογικά στοιχεία (LEs)
- 3.888 Kbits ενσωματωμένη μνήμη
- 266 ενσωματωμένοι πολλαπλασιαστές 18 x 18
- 4 PLL γενικής χρήσης
- 528 I/O χρηστών
Διαμόρφωση και Προγραμματισμός
- Συσκευή σειριακής διαμόρφωσης EPCS64
- Ενσωματωμένο κύκλωμα USB-Blaster
- Υποστήριξη διαμόρφωσης λειτουργίας JTAG και AS
Πόροι μνήμης
- 128MB (32Mx32bit) SDRAM
- 2MB (1Mx16) SRAM
- 8MB (4Mx16) Flash με λειτουργία 8-bit
- 32Kbit EEPROM
Διεπαφή χρήστη
- 18 διακόπτες και 4 κουμπιά
- 18 κόκκινα και 9 πράσινα LED
- Οκτώ οθόνες 7 τμημάτων
Ήχος και οθόνη
- 24-bit κωδικοποιητής/αποκωδικοποιητής (CODEC)
- Υποδοχές Line-in, line-out και microphone-in
- Μονάδα LCD 16x2
Συνδεσιμότητα και επέκταση
- Δύο θύρες Gigabit Ethernet με υποστήριξη 10/100/1000
- Κάρτα High Speed Mezzanine 172 ακίδων (HSMC)
- Υποδοχές USB τύπου A και B (συμβατές με USB 2.0)
- Θύρα επέκτασης 40 ακίδων
- Υποδοχή VGA-out με γρήγορα triple DACs
- Σειριακή υποδοχή DB-9 (RS232 με έλεγχο ροής)
- Υποδοχή PS/2 για ποντίκι ή πληκτρολόγιο
- Υποδοχή κάρτας SD με λειτουργία SPI και 4-bit SD
Πρόσθετα χαρακτηριστικά
- Τρεις είσοδοι ρολογιού ταλαντωτή 50MHz
- Υποδοχές SMA για εξωτερική είσοδο/έξοδο ρολογιού
- Μονάδα δέκτη υπερύθρων με τηλεχειριστήριο
- Αποκωδικοποιητής τηλεόρασης (NTSC/PAL/SECAM) με υποδοχή TV-in
- Είσοδος DC επιτραπέζιου υπολογιστή με ρυθμιστές μεταγωγής και step-down
Περιεχόμενα συσκευασίας
Πίνακας Altera DE2-115, DVD Altera Complete Design Suite για Windows, CD συστήματος DE2-115, Προσαρμογέας ισχύος DC 12V/2A, Καλώδιο προγραμματισμού USB, Δύο κεφαλίδες 1 ακίδας, Δύο λωρίδες καλωδίων (μαύρο και κόκκινο), Έξι βάσεις σιλικόνης, Τηλεχειριστήριο
