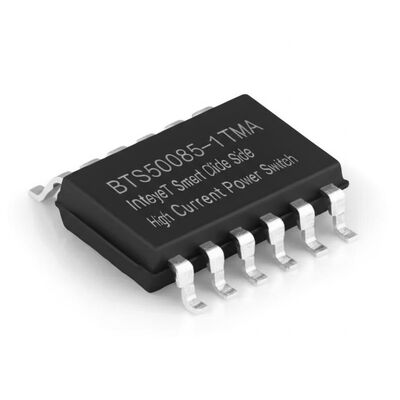

BTS50085-1TMA Integrated Circuit Chip PROFET Smart High Side High Current Power Switch (Σημαντικός διακόπτης ισχύος υψηλού ρεύματος)
Το BTS50085-1TMA είναι ένας διακόπτης υψηλής πλευρικής ισχύος με ενσωματωμένη κατακόρυφη ισχύ FET, παρέχοντας ενσωματωμένη προστασία και διαγνωστικές λειτουργίες.
Προδιαγραφές προϊόντος
| Παράμετρος |
Αξία |
| Σειρά |
PROFET® |
| Τύπος διακόπτη |
Γενικός σκοπός |
| Αριθμός εκροών |
1 |
| Σχέδιο - Εισροές:Αποτελέσματα |
1:1 |
| Διαμόρφωση εξόδου |
Υψηλή πλευρά |
| Τύπος εξόδου |
N-Κανάλι |
| Διασύνδεση |
Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο |
5V ~ 58V |
| Η τάση - τροφοδοσία (Vcc/Vdd) |
Δεν απαιτείται |
| Τρέχων - Εξόδου (μέγιστος) |
38Α |
| Ενεργοποίηση (τύπος) |
7.2mOhm |
| Τύπος εισόδου |
Μη αναστρέψιμο |
| Χαρακτηριστικά |
Αυτοκίνητη επανεκκίνηση |
| Προστασία από σφάλματα |
Περιορισμός ρεύματος (σταθερό), ανίχνευση ανοικτού φορτίου, υπερθερματισμός, υπεργυρότητα |
| Θερμοκρασία λειτουργίας |
-40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης |
Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή |
PG-TO220-7-4 |
| Πακέτο / Κουτί |
ΤΟ-263-8, D2PAK (7 μολύβδεις + γραφή), ΤΟ-263CA |
Βασικά χαρακτηριστικά
- Προστασία από υπερφόρτωση
- Τωρινός περιορισμός
- Προστασία από βραχυκύκλωμα
- Προστασία από υπερθερμοκρασία
- Προστασία κατά της υπερτάσης (συμπεριλαμβανομένης της απόρριψης φορτίου)
- Κρεμάστρα αρνητικής τάσης στην έξοδο
- Γρήγορη αποενεργοποίηση επαγωγικών φορτίων
- Λειτουργία χαμηλού αντίστροφου ρεύματος ωμικού
- Διαγνωστική ανατροφοδότηση με αισθητήρα ρεύματος φορτίου
- Ανίχνευση ανοικτού φορτίου μέσω αισθητήρα ρεύματος
- Απώλεια προστασίας από Vbb
- Προστασία από ηλεκτροστατική εκκένωση (ESD)
Εφαρμογές
Ειδικότερα, οχήματα, ηλεκτρονική συσκευή, ηλεκτρολύση υδρογόνου, οικιακή αυτοματοποίηση
