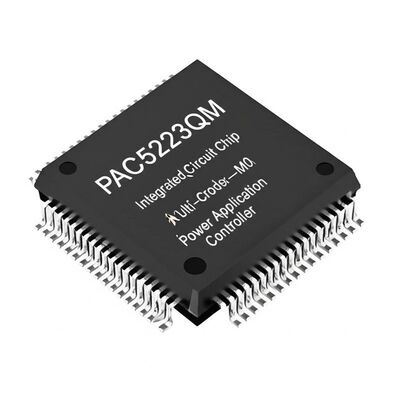

PAC5223QM Ολοκληρωμένο κύκλωμα βραχίονα τσιπ Cortex-M0 Ελεγκτής εφαρμογής ισχύος πολλαπλών λειτουργιών
Το PAC5223QM αποτελεί μέρος του ολοκληρωμένου χαρτοφυλακίου προϊόντων Power Application Controller® (PAC) της Active-Semi, ειδικά βελτιστοποιημένα για τον έλεγχο και την τροφοδοσία έξυπνων συσκευών, συσκευών και εξοπλισμού ενέργειας επόμενης γενιάς. Αυτός ο προηγμένος ελεγκτής εφαρμογών ενσωματώνει έναν πυρήνα μικροελεγκτή 50 MHz Arm® Cortex®-M0 με το ιδιόκτητο Multi-Mode Power Manager™, Configurable Analog Front End™ και Application Specific Power Drivers™ της Active-Semi για τη δημιουργία συμπαγών συστημάτων τροφοδοσίας με βάση μικροελεγκτές και ψηφιακών εφαρμογών ισχύος και γενικής χρήσης.
Προδιαγραφές προϊόντος
| Εφαρμογές |
Συσκευές, συσκευές και εξοπλισμός Smart Energy |
| Πυρήνας Επεξεργαστής |
ARM® Cortex®-M0 |
| Τύπος μνήμης προγράμματος |
FLASH (32 KB) |
| Σειρά ελεγκτών |
PAC™ |
| Μέγεθος RAM |
8Κ x 8 |
| Διασύνδεση |
I2C, SPI, SWD, UART |
| Αριθμός I/O |
25 |
| Θερμοκρασία λειτουργίας |
-40°C ~ 105°C |
Βασικά Χαρακτηριστικά
Ιδιόκτητο Multi-Mode Power Manager
- Ελεγκτής τροφοδοσίας μεταγωγής πολλαπλών λειτουργιών με δυνατότητα διαμόρφωσης για τοπολογίες buck υψηλής τάσης SEPIC ή AC/DC Flyback
- Τροφοδοσία DC έως 70V ή είσοδο AC γραμμής
- 4 γραμμικοί ρυθμιστές με διαχείριση ισχύος και αδρανοποίησης
- Παρακολούθηση ισχύος και θερμοκρασίας, προειδοποίηση και ανίχνευση σφαλμάτων
Ιδιόκτητο ρυθμιζόμενο αναλογικό μπροστινό μέρος
- 10 αναλογικές μπροστινές ακίδες εισόδου/εξόδου
- 3 διαφορικοί προγραμματιζόμενοι ενισχυτές απολαβής
- 4 προγραμματιζόμενοι ενισχυτές απολαβής μονού άκρου
- 10 συγκρίσεις
- 2 DAC (10-bit και 8-bit)
Προγράμματα οδήγησης ισχύος ιδιόκτητων εφαρμογών
- 3 προγράμματα οδήγησης πύλης χαμηλής και 3 υψηλής πλευράς με δυνατότητα οδήγησης πύλης 1Α
- Ρυθμιζόμενες καθυστερήσεις και γρήγορη προστασία σφαλμάτων
Βασικά χαρακτηριστικά μικροελεγκτή
- Πυρήνας μικροελεγκτή 32-bit Arm Cortex-M0 50 MHz
- Γρήγορος πολλαπλασιαστής ενός κύκλου 32 bit x 32 bit
- Χρονοδιακόπτης 24-bit SysTick
- Ένθετος διανυσματικός ελεγκτής διακοπής (NVIC) με 20 εξωτερικές διακοπές
- Ελεγκτής διακοπής αφύπνισης που επιτρέπει λειτουργίες ύπνου εξοικονόμησης ενέργειας
- Πύλη ρολογιού που επιτρέπει τη λειτουργία χαμηλής ισχύος
- Μνήμη FLASH 32 kB και SRAM 8 kB
- ADC 10-bit 1µs με κινητήρα ελέγχου πολλαπλών εισόδων/πολλαπλών δειγμάτων
- 9 είσοδοι ADC συμπεριλαμβανομένης της εισόδου από διαμορφώσιμη αναλογική πρόσοψη
Λειτουργίες εισόδου/εξόδου και ρολογιού
- 3.3VI/Os με 3 I/O γενικής χρήσης με είσοδο τριών καταστάσεων και αποκλειστική αναλογική είσοδο στο ADC
- True I/O 5V με 12 I/O γενικής χρήσης με tri-state, pull-up και pull-down και αποκλειστική παροχή I/O
- Ρυθμιζόμενο ως αληθινό 5V ή 3,3VI/Os
- Ευέλικτο ρολόι και PLL από εσωτερικό ταλαντωτή 2%, ταλαντωτή δακτυλίου, εξωτερικό ρολόι ή κρύσταλλο
Χρονοδιάγραμμα και Επικοινωνία
- 9 γεννήτριες χρονισμού συμπεριλαμβανομένων τεσσάρων χρονόμετρων 16-bit με έως και 16 μπλοκ PWM/CC και 7 ανεξάρτητους ελεγκτές νεκρού χρόνου
- Χρονοδιακόπτης παρακολούθησης 24-bit (4s ή 8s)
- Ρολόι πραγματικού χρόνου 24-bit
- Χρονοδιακόπτης 24-bit SysTick
- Χρονοδιακόπτης αφύπνισης για λειτουργίες ύπνου από 0,125 δευτερόλεπτα έως 8 δευτερόλεπτα
- Διεπαφές επικοινωνίας SPI, I2C και UART
- Διεπαφή εντοπισμού σφαλμάτων SWD με λειτουργία απενεργοποίησης διεπαφής
Εφαρμογές
- Ηλεκτρικά Εργαλεία
- Εργαλεία Κήπου
- Λευκά Είδη
- Ενσωματωμένοι ελεγκτές ταχύτητας
- Ελεγκτές κινητήρα
